板对板连接器资料里，经常同时出现公座高度、母座高度和配对合高。三个数字都以毫米表示，很容易被理解成一道加法题：公座多高，母座多高，相加就是两块PCB的距离。把这套算法放进结构图，常会得到一个对不上的结果。
万连科技0.5mm COMe系列就是典型例子。H3.25母座配H4.45公座，对应的合高是5mm，而不是7.70mm；同一母座配H7.45公座，对应8mm合高，而不是10.70mm。0.8mm浮动系列的H6.8公座与H8.45母座配对后，公开合高为11.75mm，也不是15.25mm。差值并非资料矛盾，而是单件高度与插合后板间距在描述不同的几何关系。
一、合高说的是两块PCB插合后的距离

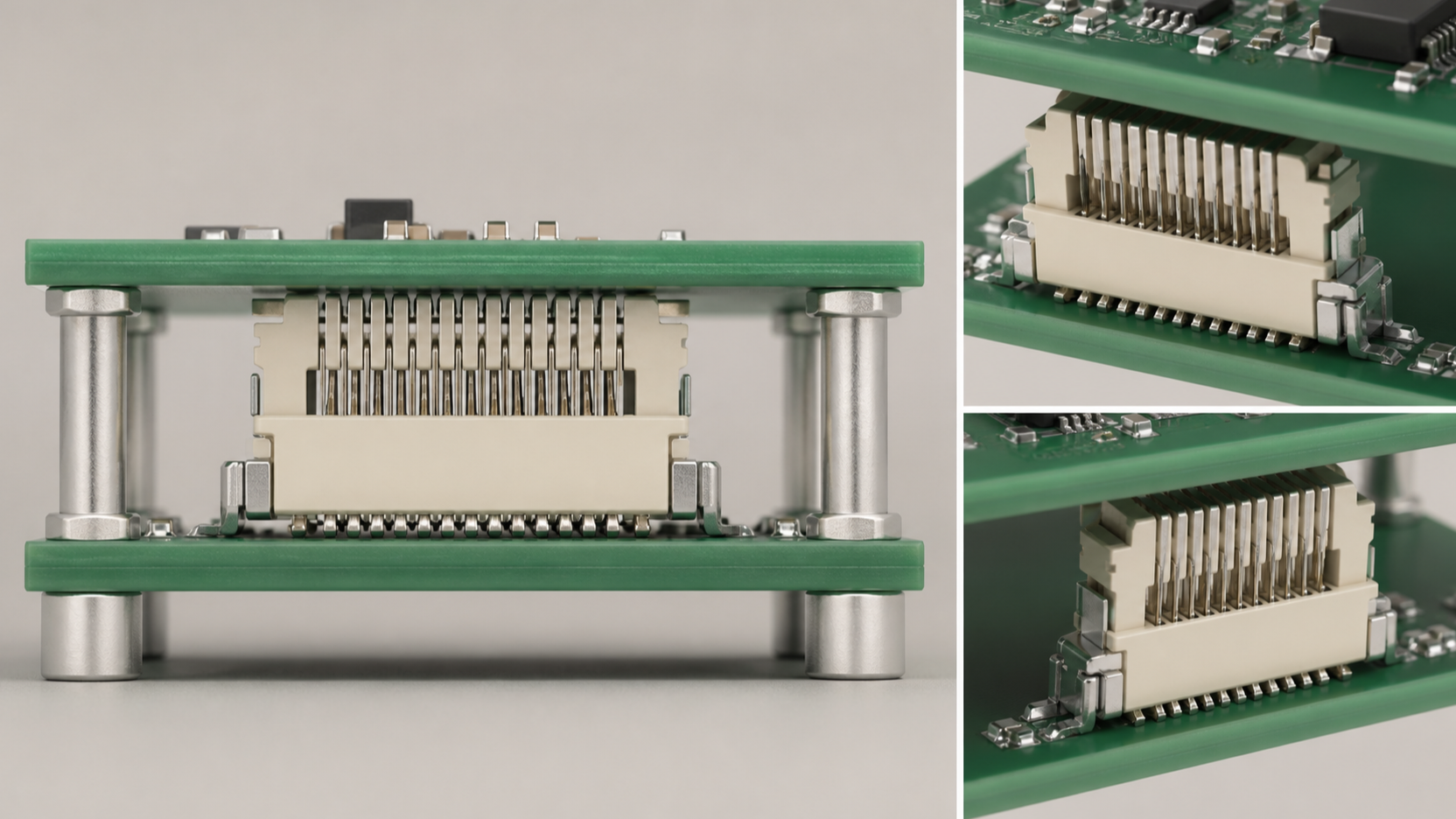

合高对应插合后的板间距离
板对板连接器合高，通常指指定公座与母座完成配对后，两块PCB安装基准面之间的标称距离。它回答的是“板最终隔多远”，结构工程师用它安排器件净空、散热件和外壳高度。
单件高度、插合深度与有效接触长度不能互换
板对板堆叠高度是整机空间参数，不是触点的有效插合长度；后者属于接触结构，两种尺寸不能互换。
单件高度则描述某一个连接器安装在PCB后的外形尺寸，常从PCB安装面量到外壳或配合区域的某个基准。公座和母座插合时，两边的壳体与触点会有一段重叠行程。两个单件并不是顶端碰顶端地叠在一起，所以单件高度相加不会自然等于配对合高。
“H3.25”“H4.45”这类标识适合区分单件规格；“5mm合高”才对应公母配对后的板间关系。采购清单只写一个高度，工程端就可能把单件高度和配对高度混在一起。
二、5mm、8mm和11.75mm分别对应哪组公母座
H3.25母座＋H4.45公座：5mm
0.5mm COMe的H3.25母座与H4.45公座配对，公开合高为5mm，适合板间厚度更紧凑的结构起点。
H3.25母座＋H7.45公座：8mm
同一档H3.25母座换配H7.45公座，公开合高为8mm，可为板间器件和散热布局增加空间。
H6.8公座＋H8.45母座：11.75mm
0.8mm浮动式的H6.8公座与H8.45母座组成11.75mm配对合高，产品结构与0.5mm组合不同。
表里的数字只覆盖上述公开组合。若料号后缀、结构版本或配对件发生变化，合高也要跟着具体公母关系更新。BOM里同时保留公座料号、母座料号和配对合高，比单独写“5mm连接器”更容易追溯。
三、为什么单件高度相加会算错
公母座插合后会产生结构重叠
第一层原因是插合重叠。公座触点进入母座接触区，外壳导向结构也会互相套合；重叠部分在单件高度中分别出现，配对后却只占一段空间。
尺寸基准和到位状态也不同
第二层原因是尺寸基准不同。单件高度可能从PCB安装面量到壳体最高处，配对合高则以两块PCB安装面为基准。壳体顶部、导向口和有效接触位置不一定处在同一平面，外形数字不能直接代替配对尺寸。
第三层原因是完整插合状态。连接器处在初始接触、部分插合和到位状态时，板间距不同。结构图若使用了未到位的几何位置，即使数字看似合理，触点有效接触长度和锁紧状态也可能不在目标区间。配对图中的安装基准和到位关系，才把这一状态说清楚。
四、合高进入整机后，还会遇到一条公差链

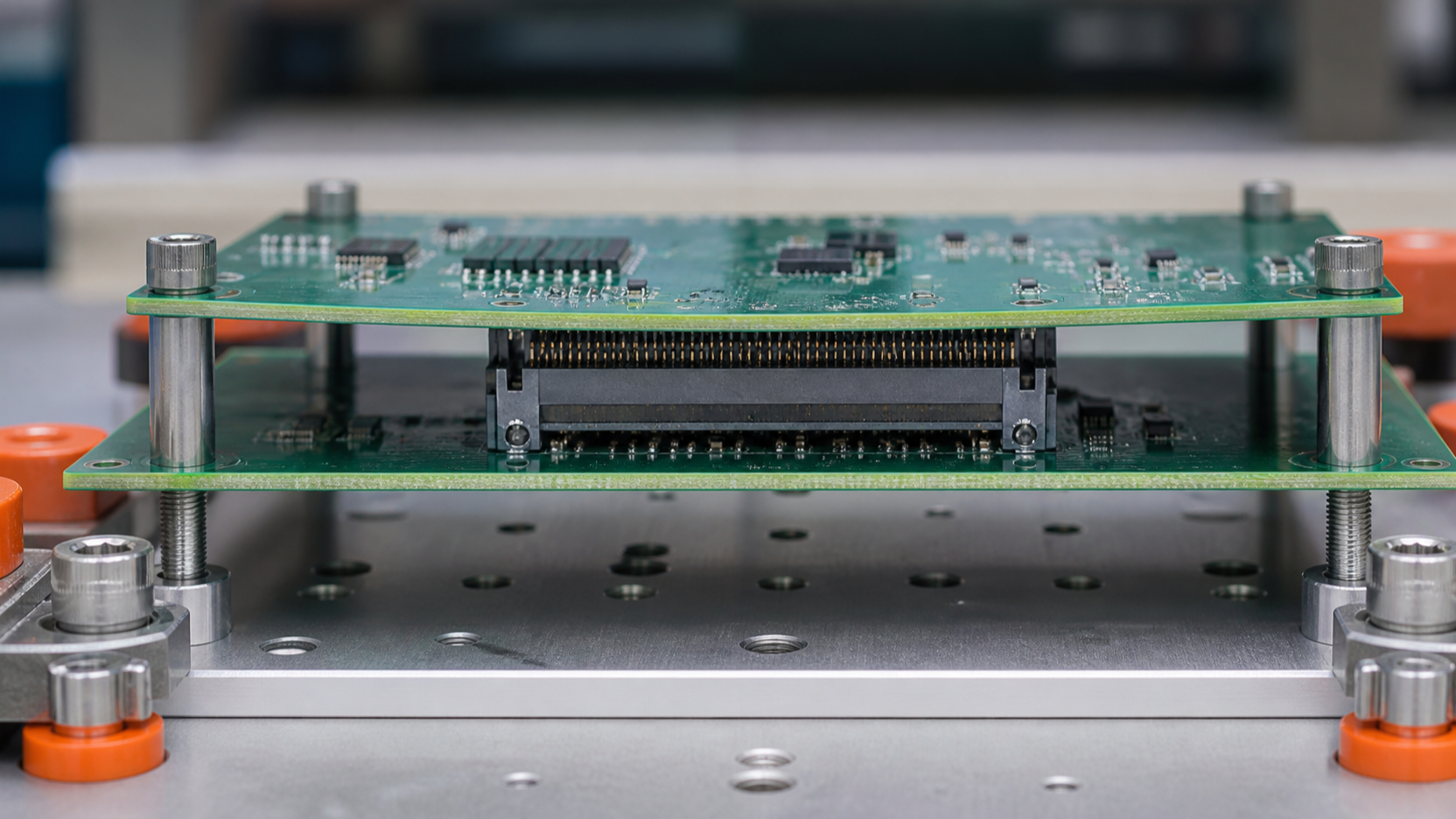

连接器、PCB与结构件共同叠加
标称合高解决的是名义尺寸，实际板间关系还受到连接器本体高度公差、SMT焊料状态、连接器共面度、PCB翘曲、支撑柱高度、螺钉座和机壳基准影响。两块板若分别固定在不同壳体上，壳体装配误差也会进入同一条Z向尺寸链。
板厚不一定直接改变两个安装面的间距，但它会影响板件外表面、散热器和机壳之间的总包络；当支撑柱从PCB另一面定位时，板厚公差也会回到合高关系中。公差分析因此要围绕设备实际基准展开，而不是机械地把所有标称值相加。
若两块板分别固定在上、下壳体，连接器合高还会与壳体结合面、密封垫压缩量和螺钉座高度发生关系。此时，连接器并不是整条尺寸链的起点，机壳装配基准才决定两块PCB最后停在哪里。
五、合高偏差会怎样落到产品上
板间距偏小，公母座可能已经到位，支撑柱仍继续把两块板压近，压力会传到连接器壳体、焊点或PCB；板间距偏大，结构件又可能把配对件向两侧拉开，使有效插合量缩短。若周围还有散热片、屏蔽罩或高器件，即使各项偏差单独看都很小，叠加后也可能变成装配干涉。
另一个常见后果是故障表现不稳定。样机阶段手工装配能工作，换到批量工装或不同批次结构件后，接触状态开始波动。问题看似来自连接器，实际可能是支撑基准把产品拉离了设计插合位置。
六、一张配对图里应读出哪些信息
让产品尺寸回到整机坐标中
用于结构设计的资料应对应完整公母料号，并明确两侧PCB安装面、插合轴线、标称合高、允许的最小/最大板间距（对应料号资料已提供时）、推荐焊盘、定位结构和周边禁布空间。结构图再把这些信息与支撑柱、外壳和最高器件放到同一坐标基准中，合高才从目录数字变成整机尺寸。
万连科技可围绕0.5mm COMe与0.8mm浮动系列的具体公母组合，协同整理配对尺寸、Pin数和PCB安装信息。5mm、8mm和11.75mm分别服务于前述指定配对；换到其他变体，合高需要重新对应。
合高并不难算，难点在于先分清数字代表单件外形还是插合后的板间距。把公母座作为一对来读，结构空间和BOM才会说同一种语言。
