板对板连接器 Pin 数增加，最直观的变化是可以容纳更多线路。但同时连接器封装会加长，PCB 逃线占用面积变大，也会消耗更多布线与板层资源。高速板卡设计中，Pin 位表需要分配信号、地、电源以及预留点位，220Pin 并不代表可以输出 220 路有效信号。
硬件工程师优先确认信号如何通过连接器；PCB 设计工程师要解决信号扇出逃线；采购关注系列、Pin 数、配对料号以及板层变化带来物料差异。三方共用同一份 Pin 定义，如果前期分配考虑不周，后期很容易靠盲目增加 Pin 数来弥补设计缺陷。
1、Pin 数增加解决了什么，又带来什么
（1）更多 Pin 位可以集中连接更多功能
主板与子板之间往往同时传输高速差分、低速控制、时钟、电源与地。Pin 数充足时，可以把多路接口整合到单组板对板连接器，减少板边开孔与连接件数量，也为版本迭代预留扩展点位。
但 Pin 提升会带来代价：连接器本体长度随之增加，焊盘区域、禁布区同步扩大。紧凑设备中，长尺寸连接器容易和屏蔽罩、散热器、支撑柱、壳体筋位发生干涉。结构空间没有同步放大的前提下，增加 Pin 反而会挤压器件摆放与布线空间。
（2）高密度会把压力转移到 PCB

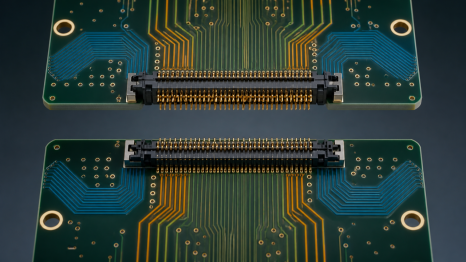

高密度双排连接器的内排焊盘扇出难度很高。Pin 数量越大，扇出走线距离越长，过孔、层间切换、参考平面处理都会变得复杂。为适配这些线路，PCB 可能需要调整线宽线距、过孔规格、更改层叠结构，直接影响制造成本与高速通道性能。
Pin 数只是连接资源，不等同性能指标。选定大 Pin 规格前，要确认新增引脚有明确用途，同时评估 PCB 是否具备对应的扇出逃线条件。
2、万连两条产品线的Pin数范围
以万连 0.5mm COMe、0.8mm 浮动两类工业常用板对板举例： 0.5mm COMe 覆盖 40/80/120/160/220Pin，主打细间距高密度；0.8mm 浮动系列覆盖 40/60/80Pin，依靠浮动结构吸收装配对位偏差。 二者间距、机械结构、配对关系、合高全部不兼容，不能仅仅凭借 Pin 数一致就直接互换 PCB 封装。
0.5mm COMe 需要区分 H3.25 母座，搭配 H4.45、H7.45 不同公座，分别对应 5mm、8mm 配对合高；0.8mm 浮动固定为 H6.8 公座配 H8.45 母座，配对合高 11.75mm。Pin 数只是料号的一部分，完整选型还需要确认公母端、结构版本、配对组合。
3、Pin 位不能全部当作普通信号使用
（1）高速差分对需要就近回流路径
高速信号经过连接器，信号电流走触点，返回电流会在邻近参考地流动。如果差分周边缺少充足地针，或者跨连接器两块板参考平面发生跳变，过渡区域阻抗不连续、串扰就会恶化。地针的排布位置，和地针总数量同等关键。
Pin 位表需要对高速差分、低速控制、时钟、模拟信号做分区管理。高速对之间插入多少地针、如何维持连续参考回流，需要结合目标速率、连接器模型、PCB 层叠、实际通道仿真确认，不能套用固定通用比例。
（2）电源针和信号针设计诉求不一样
电源引脚重点关注载流能力、温升与压降。多 Pin 并联供电时，铜皮连接、过孔布局、端子接触状态都会影响电流均分。直接把闲置信号引脚临时复用做电源，看似充分利用资源，往往造成电源与返回地没有成对规划。
预留 Pin 也要明确标注用途，例如后续扩展高速差分、低速控制或者电源。没有定义的 “备用引脚”，版本迭代中不同团队容易重复占用，加大原理图、BOM 之间核对成本。
4、细间距连接器的逃线压力
连接器焊盘周边扇出区域，是密集焊盘转向常规布线的过渡地带。这里集中了扇出走线、过孔、反焊盘、参考平面，是高密度板对板设计最容易出现布线拥堵的位置。
外排引脚相对容易直接引出；内排引脚大多需要换层扇出。过孔如果切割参考平面，信号回流路径被迫绕行；反焊盘开得过大破坏参考连续性，开太小又受 PCB 加工能力约束。原理图上 Pin 资源看着充足，Layout 阶段仍有可能因为扇出通道不足被迫增加 PCB 层数。
密度、板层层数、成本、信号完整性需要做综合权衡。允许增加板层，布线压力会得到缓解；层数受限的项目，则需要回到接口需求，重新评估 Pin 数量与 Pin 分配方案。
5、Pin 数选择完整顺序
- 梳理完整接口清单与 Pin 分配：区分高速差分、低速信号、时钟、地、电源，统计每一类需要的引脚数量。
- 评估版本扩展余量，预留引脚要有明确使用方向，不笼统多留一排引脚。
- 将 Pin 位表导入 PCB，验证连接器封装长度、扇出通道、过孔、参考平面完整性；结构同步评估连接器净空、合高、插拔方向。
- 采购端使用完整配对料号确认公母座、Pin 数、结构版本，避免只使用 “0.5mm、160Pin” 这类简称带来理解歧义。
Pin 分配会反向改变 PCB 层叠需求。高速差分集中在内排，会带来更多换层与回流过孔；地针位置改动，参考层开窗也需要同步调整。工程端把这些变更写入封装、板层版本；采购将连接器料号与对应 PCB 版本绑定，避免连接器规格不变，但板卡无法直接复用。
合适的 Pin 分配，要做到信号回流路径完整、电源分配合理、PCB 能够顺利布通、物料版本清晰可追溯。高速板卡设计中，这四点远比单纯追求更大 Pin 参数更重要。
