控制柜门板风扇属于典型可独立更换部件，但很多现场直接用硬接线方式，风扇导线直接接入柜体内部端子。后期清理滤网、拆卸门板运输、更换风扇的时候，维护人员不得不进到柜内拆线，实在操作不便就直接剪线，再现场重新剥线压接。反复维修之后，线束多出多处临时接头，导线有效长度也越来越短。
出现这类问题，并不是风扇本身结构复杂，而是柜体和门板之间，缺少一处可以快速插拔的分离接口。针对控制柜门板风扇这类工况，可以使用万连 C6351 线对线连接器搭建两芯可插拔连接，实现门板侧、柜体侧物理分离，简化拆门、设备维护，同时方便备件管理，所有设计均以产品公开规格参数作为依据。
1、硬接线：门板被导线死死绑定柜体
门板风扇供电一般从控制柜内部引出，顺着铰链位置走向门板。如果导线直接接柜内端子排，门板就无法独立拆卸。设备装配阶段，门板安装要等待柜内接线完工；设备需要拆门运输，又必须先处理这一组供电导线。
维护环节痛点更加突出。清洁风扇滤网需要开门，更换风扇则要处理供电接线。在狭小柜内拆线，需要记录端子位置与正负极；空间受限的情况下，维护人员常会直接剪断导线，后续现场剥线、压接、增加中间接头。简单的风扇更换，额外增加电气接线作业。
柜门反复开合，导线还要承受来回弯折拉扯。导线过短，铰链转动会持续拉扯压接端子；导线余量太大，多余线材容易被夹在门缝、铰链或者风扇护罩内部。门板走线不是简单把导线拉长即可，必须预留合理弯折区间，做好线束固定。
风扇失效会直接影响控制柜散热，如果每次更换部件都要现场接线，故障排查范围就从风扇本体扩大到导线、端子、极性，增加现场故障点；可插拔接口的核心意义，就是把这些额外变量排除在常规换件流程之外。
2、多次现场剪线，线束越修越难维护
每一次剪断导线，都会损耗导线实际可用长度。经过多次维修之后，原有线材长度不足以满足门板开合行程，现场只能接延长线、改动走线。新增的中间接头会带来额外接触风险，现场实物也和原始 BOM 图纸产生偏差。
仅仅两芯直流风扇，正负极接反依旧会造成风扇不工作。现场临时压接容易出现绝缘皮压入导体区、芯线没有完全入端子等工艺缺陷，当下通电正常，不代表长期运行接触稳定。
现场维修人员手头物料不统一，每次维修使用不同端子、接头做延长，会造成现场版本混乱。后续采购备件只有裸线风扇，到现场依旧要重新接线，维修问题没有解决，只是延后到下一次故障。
3、C6351 实现门板‑柜体可插拔分离接口

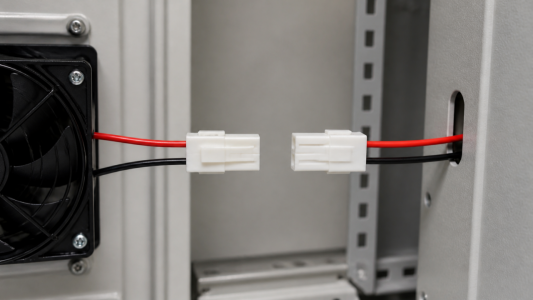

想要把门板做成独立模块，就要在门板线束与柜体线束之间设置插拔接口。使用万连 C6351 系列 6.35mm 间距 2Pin 胶壳搭配配套公母压接端子，分别完成门板侧、柜体侧线束加工，维护时直接拔开连接器，门板就能完整脱离柜体。
6.35mm 为产品间距规格，2Pin 适配风扇两芯供电，硬件设计需要确认风扇电压、工作电流、导线规格、极性定义以及公母端排布，再匹配对应的胶壳、端子物料。
可插拔接口把压接作业从设备现场转移到工厂预制阶段。门板风扇导线在生产车间完成压接、端子入壳；柜体侧线束做好配对连接器。整机装配只需要直接对插，做好线束固定。采购物料时需要整套选型，不要只采购胶壳，遗漏配套压接端子。
线束预制完成后，装入控制柜之前就可以完成线序、端子保持力、导通简单校验。
注意：线束导通正常，不等于控制柜整机散热性能合格。后期风扇异常，也可以快速区分故障属于风扇本体、门板线束，还是柜内供电回路，减少反复拆装门板。
4、柜门运动工况，重点把控线束长度与固定点

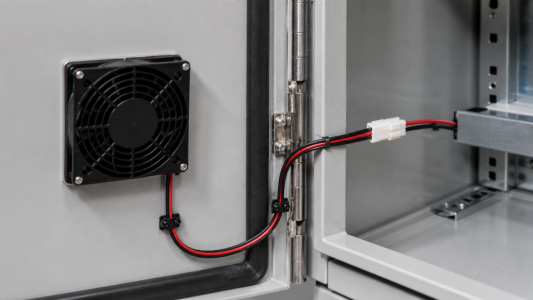

配置可插拔连接器不等于走线设计完成。门板侧线束长度，必须满足柜门从完全关闭到最大开启角度的行程，铰链位置预留合理的弯折缓冲段。线束固定点承担线材自重与开合拉扯，把拉力隔离在压接区和胶壳出口之外，避免端子受力。
连接器安装位置也要考虑现场操作，方便维护人员单手插拔。如果接口布置太深，维护人员会直接拽导线拔开；布置太靠近铰链，又存在被挤压风险。优先选择柜门打开后可视的位置，远离风扇扇叶、门锁以及其他运动部件，具体位置依据柜体门板结构调整。
门板、柜体两侧线束统一线色、极性、端子规格。备件门板组件保持完全一致配置，现场更换不用反复核对正负极。一台柜内有多组外观一致两芯连接器时，依靠位置、标识做区分；连接器自带防呆只能防止反插，不能用来区分不同功能回路。
5、模块化备件，维护直接整组更换
采用 C6351 预制两芯线束之后，风扇可以提前在门板组件阶段完成装配、布线、连接器装配，不用等到柜体总装阶段。 设备运输、现场维护，只需要拔开连接器即可拆卸门板；风扇损坏，直接更换整套预制门板组件，现场不再剪线、不用临时压接、不加装临时接头。
生产端减少现场临时接线工序；维修端保留导线原始长度；采购端可以用完整连接器组件管理备件物料。这套方案价值来自完整接口与线束配置，不是单颗连接器本身。备件保持统一接口与线序，现场维护作业流程也可以标准化。
