样机上网口可以插网线、指示灯能点亮，不代表内部所有部件都按设计正常工作。量产阶段不少返工问题，并不是缺少RJ45器件，而是采购回来的料号，和原理图、PCB封装、面板接地设计对不上。搞清楚内部每个部件的作用，故障出现时才知道该从哪里着手排查。
接触弹片：把插头信号传递到PCB

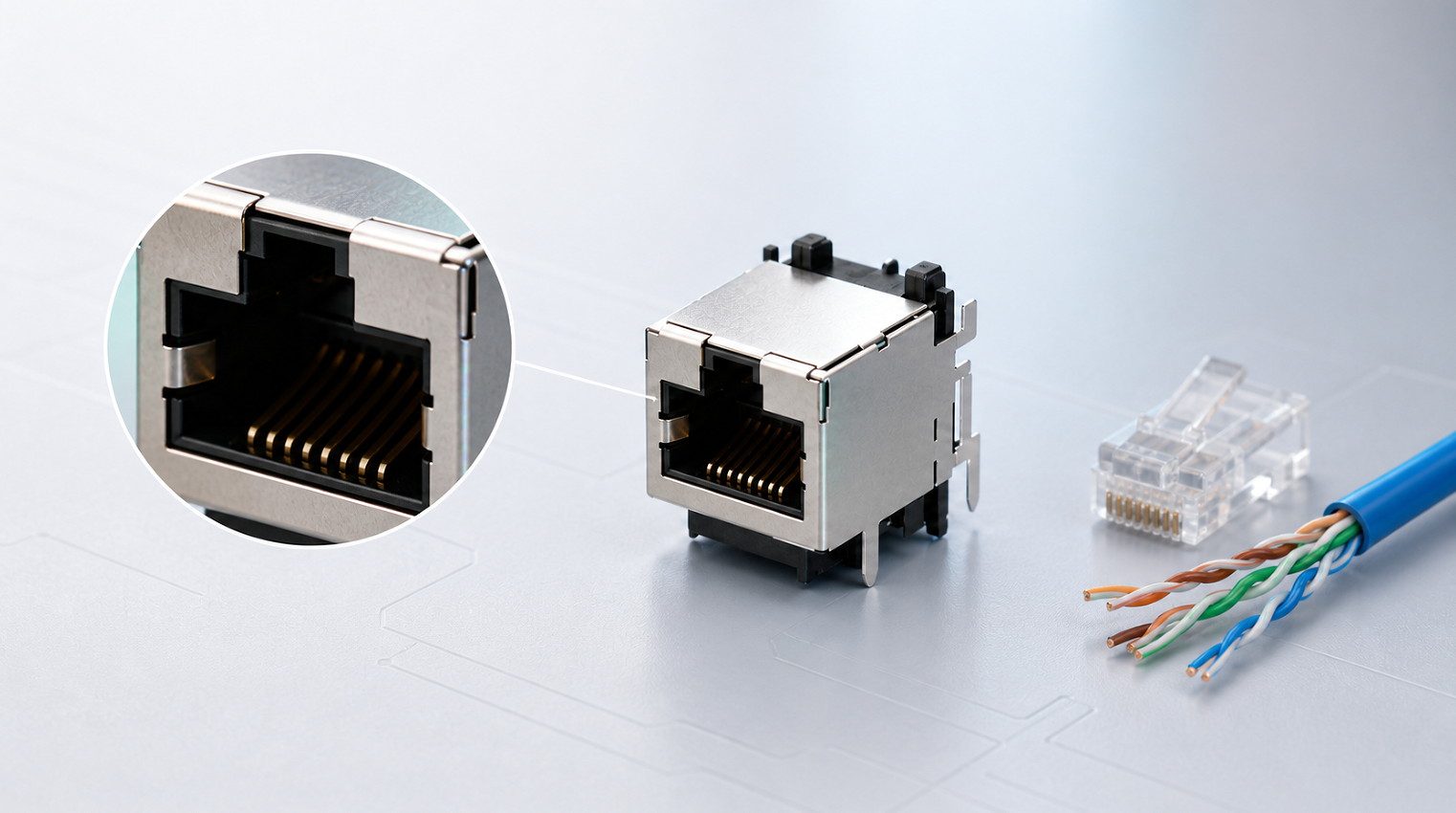

网线插头插入母座后，8组金属弹片和插头端子压紧接触，再通过后端焊脚把信号接入PCB。别看这段信号路径很短，弹片变形、表面脏污、镀层损伤、焊点虚焊，都会造成开路、阻抗波动或者时通时断的间歇故障。
端子材质、接触区域的镀层会影响接触可靠性，但不能单凭这一点判定整条网络通道没问题。工程师还要确认网线端接质量、焊接工艺、差分走线、磁性器件以及配套线缆。采购选型也不能只看“镀金”，需要核对镀层位置、产品图纸以及对应料号。
样机插拔测试正常，仅代表当前样机配对可用。量产还要留意焊接后网口是否歪斜、弹片有没有被异物顶住、前面板结构会不会导致插头无法完全锁合。
金属屏蔽壳：建立完整屏蔽接地通路
金属屏蔽壳的作用，是提供屏蔽结构的连接点位。一般通过屏蔽焊片，连接到PCB或者设备机壳，配合屏蔽插头、屏蔽网线，形成完整屏蔽回路。只要这条回路存在断点，单靠外壳本身，达不到整机EMC抗干扰效果。
因此，直接把全塑RJ45换成金属壳，不等于完成“抗干扰升级”。换型号会改变PCB孔位、屏蔽焊片、面板搭接方式以及接地逻辑。如果机壳喷涂把接触面盖住，或是屏蔽焊片悬空不接地，金属壳的屏蔽效果基本失效。
结构工程师需要将网口外壳、面板开孔、搭接位置放到同一份装配图纸；硬件工程师确认屏蔽焊片的接地节点，避免结构和电路两边各自假设，出现设计冲突。
LED：仅反馈电路定义的工作状态
带灯RJ45将LED布置在接口位置，方便现场查看链路连接、数据收发状态。灯的颜色、极性、限流条件、显示逻辑，由具体料号和整机电路共同决定。常见的左绿右黄只是某一款器件的配置，不能默认左灯代表链路连接、右灯代表数据收发。
遇到网口能通信但是灯不亮，优先检查LED引脚、极性、驱动电压以及PHY输出逻辑。灯亮也不等于网口工作全部正常，不能把指示灯点亮，当作弹片接触、整条链路都完好的判断依据。
更换物料时，采购需要把灯色、极性写进规格要求；PCB工程师核对LED焊脚排布，防止外壳外观一致，但灯脚定义不同，造成PCB改版。
网络变压器：实现信号隔离与耦合
集成网络变压器的RJ45，把磁性组件封装在母座模块内部。磁性器件处在PHY芯片和网线之间，负责电气隔离、信号耦合、处理共模干扰。绕组、中心抽头接法，必须和PHY参考设计、供电方案匹配。
选用集成磁件的网口，可以省去板上分立磁件，简化走线；但器件内部电路耦合更深。更换这类料号，不能只参考速率标识或者外壳尺寸。需要核对磁性参数、中心抽头、引脚定义、耐压等级、LED逻辑以及PCB封装。
普通不带磁件的RJ45，需要板上外接网络变压器。外置方案器件选型布局更灵活，但会增加PCB布局布线工作量。集成与外置没有绝对优劣，根据板卡空间、PHY匹配情况、供应链以及整机验证条件来选择即可。
按部件拆分思路做故障定位
网口出现不亮灯、链路协商失败、EMC异常，可以按内部部件分段排查。
- 频繁掉线、插拔异常：优先查弹片、卡扣、焊点
- 指示灯状态异常：核对LED引脚与驱动电路
- 电磁兼容相关问题：检查金属壳搭接接地
- 完全无法建立网络链路：再排查磁性器件、差分走线、PHY芯片
排查故障不要盲目直接换件。每次只改动一个变量，保持样机、网线、软件环境不变。如果同时补焊、换网线、更换母座，就算故障消失，也无法定位真正根因。
选型核对：每个部件都要有对应的确认项
万连科技可提供料号对应的二维图纸、引脚定义以及规格资料，从弹片接触、屏蔽焊片、LED、磁性器件、安装结构逐项梳理差异。
- 带磁型号：重点确认速率、PHY匹配、中心抽头、引脚映射
- 带灯型号：确认灯色、极性、焊脚位置
- 金属壳型号：确认屏蔽焊脚与面板搭接接地方式
申请规格书、图纸及样品时，请提供：目标速率、PHY型号或相关原理图页、是否集成网络变压器、LED灯色与极性、屏蔽接地方案、PCB封装、面板开孔、接口方向、板厚，以及当前遇到的故障现象。如果是替代现有器件，请附带原型号图纸和样品照片。万连科技据此筛选候选料号，列明各项差异，供客户做板卡试装、点亮以及整机链路测试。
