M12防水连接器的编码设计是工业场景“防误插、定功能”的核心保障，不同编码（A/B/D/S/T等）通过键位布局差异，实现传输协议、信号类型与应用场景的精准匹配，避免因插错导致的设备损坏或信号失效。以下结合IEC61076-2-101等工业标准及万连科技技术规范，解析主流编码的核心参数、适用场景与功能差异。
一、编码的核心价值：防误插与功能适配
M12连接器编码通过外壳键位（凸起/凹槽）的不同位置，限定仅同编码连接器可插合，核心作用有二。
防误插保护：避免不同功能的连接器（如电源与信号）错接，防止设备短路或信号烧毁；
功能定义：不同编码对应固定的引脚分配与电气参数，适配特定传输需求（如低频信号、高速以太网、总线协议）。
所有编码均保持M12标准螺纹尺寸（直径12mm），仅键位与引脚定义不同，兼容工业设备的标准化安装。
二、主流编码解析：从参数到场景的精准匹配
1.A编码：低频信号与基础电源的通用款
引脚配置：4芯（1-4脚）、5芯（1-5脚）为主，4芯引脚分配：1=信号+、2=信号-、3=电源+、4=电源-；
核心参数：额定电流4A，额定电压60V，接触电阻≤5mΩ，适配0.12-0.5mm²导线；
传输特性：支持低频模拟量/数字量信号，无屏蔽或基础屏蔽设计，抗干扰能力中等；

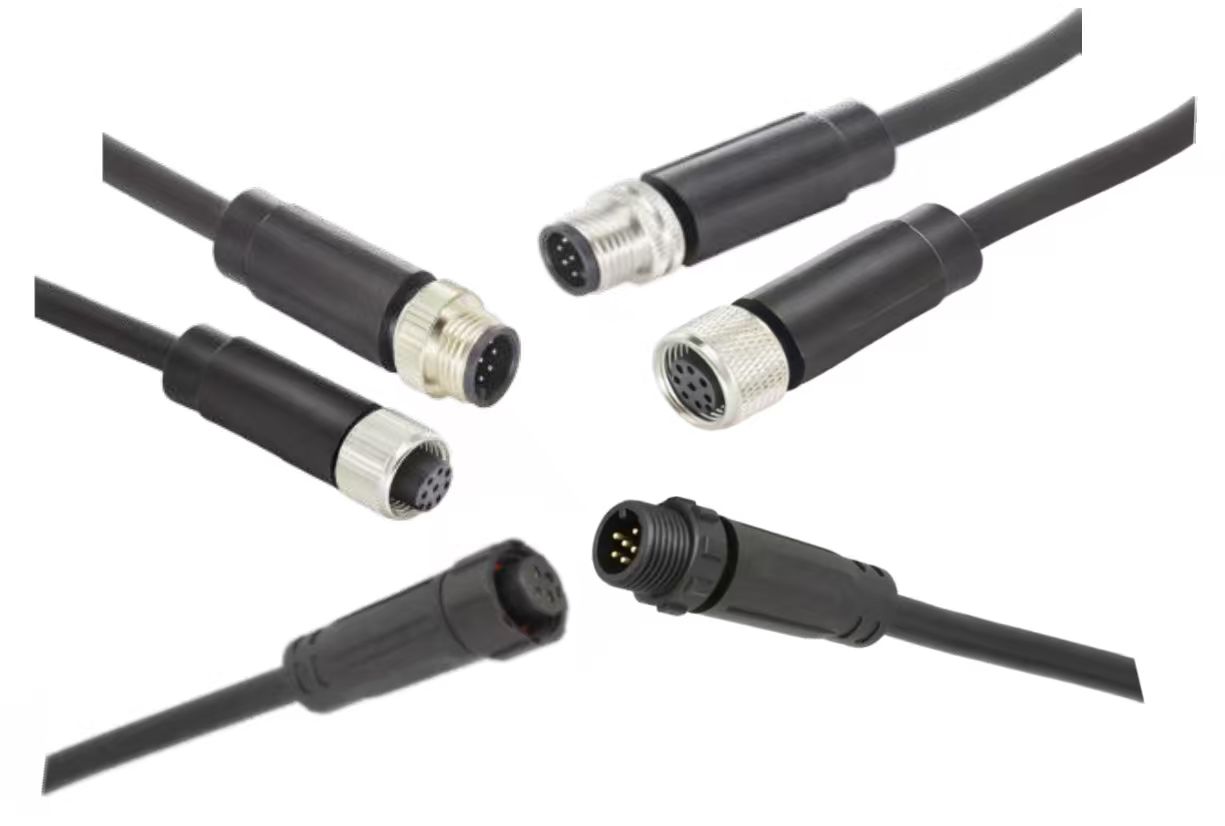

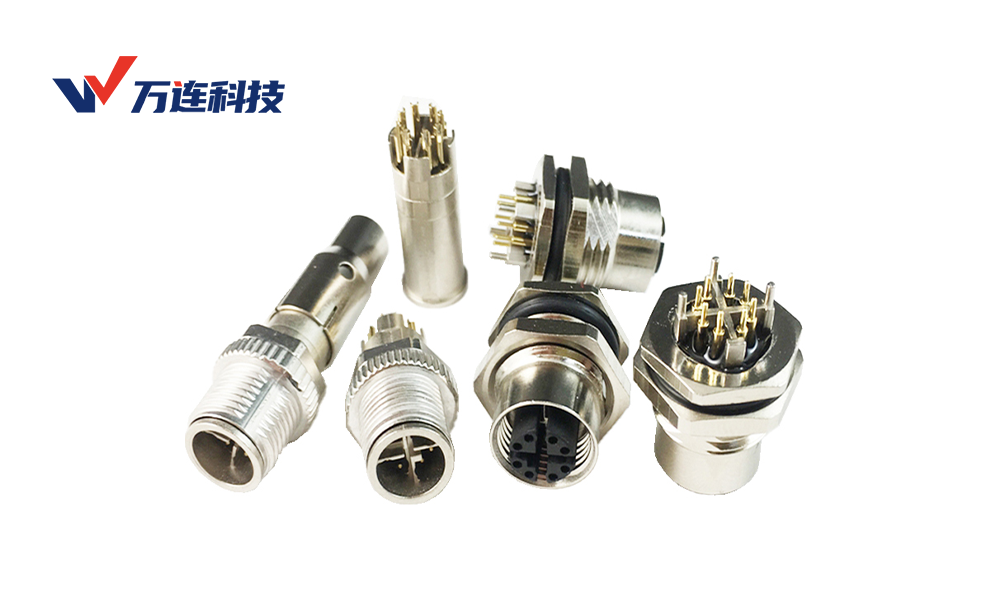

适用场景：普通传感器（光电、温度传感器）、低压电源连接，如万连M12A编码防水连接器，适配机床周边的基础信号采集，避免与高速信号连接器错接。
2.B编码：PROFIBUS总线的专用款
引脚配置：9芯（1-9脚），引脚分配符合PROFIBUS协议：1=SHIELD（屏蔽）、2=DATA+、3=DATA-、5=GND、6=VCC；
核心参数：额定电流1A，额定电压250V，特性阻抗150Ω，适配差分信号传输；
传输特性：支持PROFIBUS-DP总线协议，传输速率≤12Mbps，需屏蔽层（360°接地）抗干扰；
适用场景：工业总线网络（如车间PLC与变频器的总线连接），仅用于PROFIBUS系统，避免与其他编码混淆导致总线通信中断。
3.D编码：高速以太网与精密信号的主力款
引脚配置：4芯、8芯为主，8芯引脚分配符合以太网标准：1=TX+、2=TX-、3=RX+、6=RX-、4/5/7/8=备用；
核心参数：额定电流1.5A，额定电压60V，特性阻抗100Ω，传输速率≤1000Mbps（千兆以太网）；
传输特性：支持Profinet、EtherNet/IP等高速工业以太网协议，需屏蔽层（铜丝编织覆盖率≥85%）减少信号串扰；
适用场景：机器视觉相机、工业物联网网关、机器人控制器的高速数据传输，如万连D编码M12连接器，适配人形机器人关节的视觉信号回传，确保1000Mbps速率无衰减。
4.S编码：安全信号的专用保护款
引脚配置：4芯，引脚分配：1=安全信号1、2=安全信号2、3=GND、4=VCC；
核心参数：额定电流2A，额定电压60V，绝缘电阻≥1000MΩ，具备安全回路设计；
传输特性：专为安全相关信号（如急停按钮、安全门传感器）设计，满足ENISO13849安全标准；
适用场景：工业安全系统（如冲压设备的急停信号、自动化产线的安全门检测），仅同编码可插合，防止安全信号与普通信号错接导致安全失效。
5.T编码：EtherCAT总线的高效款
引脚配置：8芯，引脚分配符合EtherCAT协议：1=RX+、2=RX-、3=TX+、4=GND、5=VCC、6=TX-、7=RX+、8=RX-（双端口设计）；
核心参数：额定电流1A，额定电压60V，传输速率≤100Mbps，支持“菊花链”拓扑连接；
传输特性：适配EtherCAT实时以太网协议，低延迟（≤1μs），支持多设备级联；
适用场景：高精度运动控制（如伺服电机同步驱动、半导体晶圆搬运设备），万连T编码M12连接器常用于多轴机器人的控制器与驱动器连接，确保同步信号无延迟。
三、编码选型逻辑：三步锁定适配款
定协议：先明确传输协议——PROFIBUS选B编码，Profinet/EtherNet/IP选D编码，EtherCAT选T编码；
看信号：普通低频信号（传感器）选A编码，安全信号选S编码；
核参数：确认额定电流（如电源连接选A编码4A，总线信号选B编码1A）、导线截面积与连接器匹配。
M12防水连接器的编码并非“标识差异”，而是“功能定义的硬边界”：A编码覆盖基础信号，D编码主导高速以太网，B/T编码锁定专用总线，S编码守护安全信号。选型时需严格匹配编码与传输需求，结合万连科技等厂商的编码适配指南，避免因编码错配导致设备故障，确保工业连接的可靠性与安全性。
