M12连接器的连接可靠性，核心取决于规范的接线操作与精准的压接工艺——前者决定信号/动力传输的逻辑正确性，后者保障连接的机械强度与导电稳定性。在智能制造、机器人协同等高频动态工业场景中，接线错配或压接不良极易导致链路中断、信号失真，甚至引发设备故障。

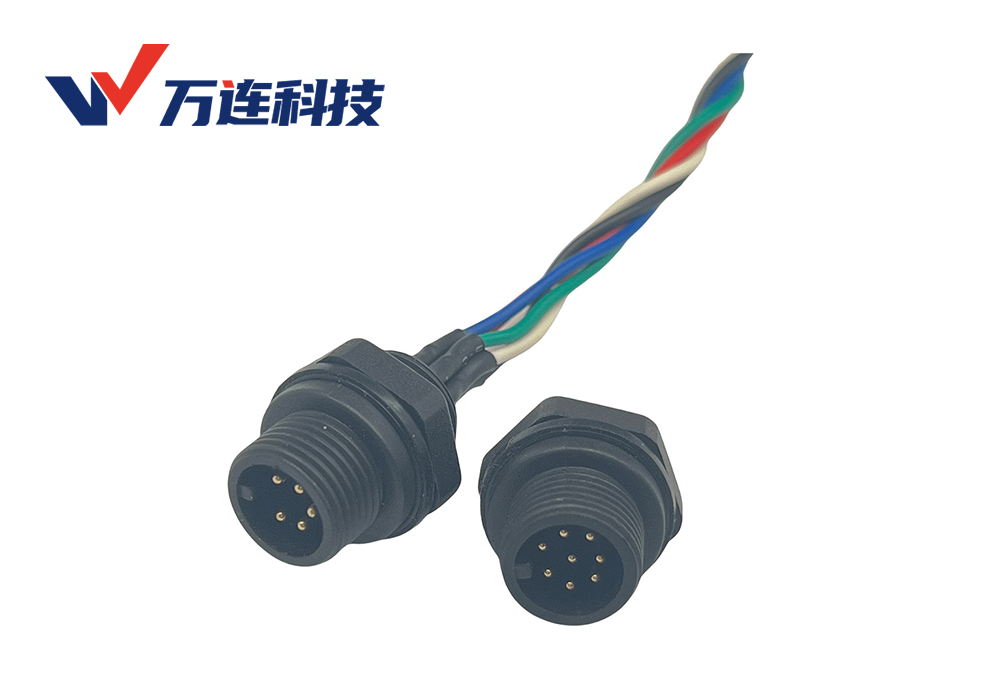

一、接线前准备：参数核对与工具筹备
规范接线的前提是精准匹配产品参数与场景需求，避免因前期准备不足导致后期返工。首先需核对核心参数：万连M12连接器的编码类型（A/B/D/X）直接决定针脚定义，需根据传输需求确认——低速信号选A编码，动力+信号混合选B编码，工业以太网选D/X编码；针脚数量需匹配线缆芯数，万连主流为3/4/5/8针，如D编码以太网传输常用4针或8针；同时确认连接器防护等级（核心型号达IP67），后续接线需保障密封结构复位，避免防护失效。
工具与材料需精准适配：基础工具包括专用剥线钳（适配0.14-0.34mm²细导体，万连线束主流规格）、M12专用压接钳（需匹配万连压接端子尺寸，确保压接精度）、万用表（测通断与电阻）、拉力测试仪（可选，验证压接强度）；材料需选用万连适配端子（铜质镀锡，接触电阻≤8mΩ）、耐候PUR线束（耐温-40℃~85℃）、绝缘热缩管（强化防护），若为屏蔽款需准备屏蔽层接地端子。
二、核心接线方法：规范操作与针脚精准匹配
M12连接器接线需遵循无损处理线缆—精准对应针脚—规范固定端子的核心逻辑，不同编码的针脚定义差异显著，需重点关注匹配准确性。
1.线缆预处理：无损剥线与屏蔽处理
用专用剥线钳剥去线束外层护套，剥线长度控制在8-10mm（适配万连M12连接器接线腔尺寸），严禁损伤内部芯线绝缘层；若为屏蔽线束，需保留屏蔽网完整性，将屏蔽网向外翻折覆盖护套切口，后续与连接器金属屏蔽层可靠连接（万连屏蔽款需实现360°接地，屏蔽效能≥60dB）。梳理内部芯线，按针脚定义做好标记，单芯导体需确保无散丝，避免压接时出现虚接。

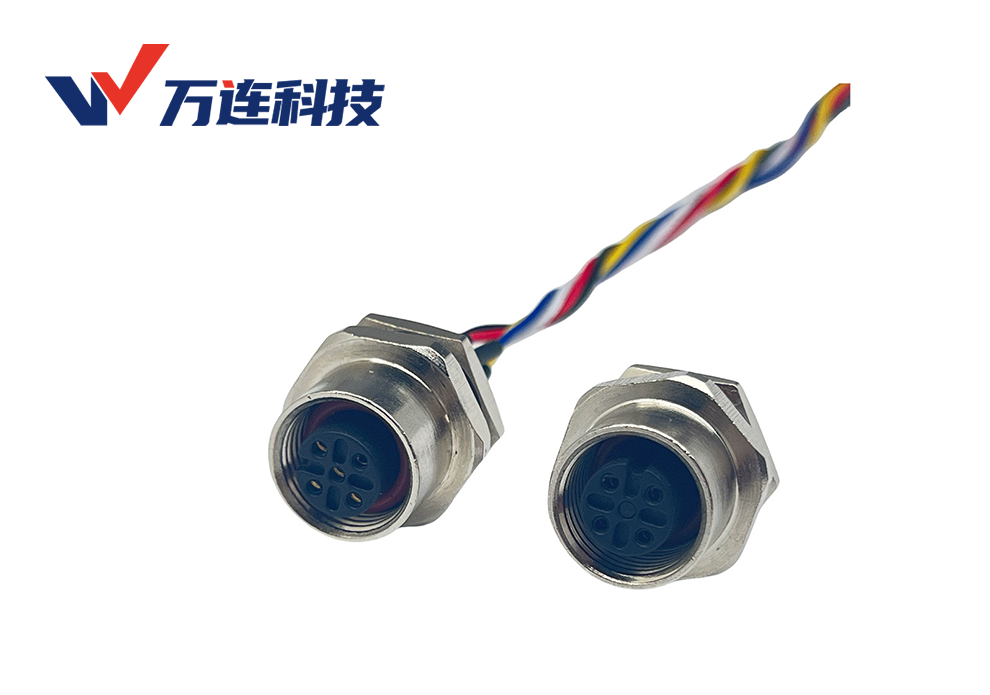

2.针脚对应：按编码精准匹配传输需求
针脚对应是接线核心，需严格遵循万连M12连接器的编码针脚定义：
A编码（4针，低速信号）：1针=信号+、2针=信号-、3针=电源+、4针=电源-，适配接近开关等传感器；B编码（4针，动力+信号）：1针=电源+、2针=信号+、3针=电源-、4针=信号-，适配小型伺服电机；D编码（4针，工业以太网）：1针=TX+、2针=TX-、3针=RX+、4针=RX-，兼容Profinet协议；8针型号在4针基础上增加冗余链路或辅助信号通道。
可直接对照万连连接器壳体的针脚编号标注（清晰刻印于接线端），将芯线逐一对应至目标针脚，避免交叉错接——错接会导致传输逻辑混乱，如以太网D编码针脚颠倒会直接造成链路中断。

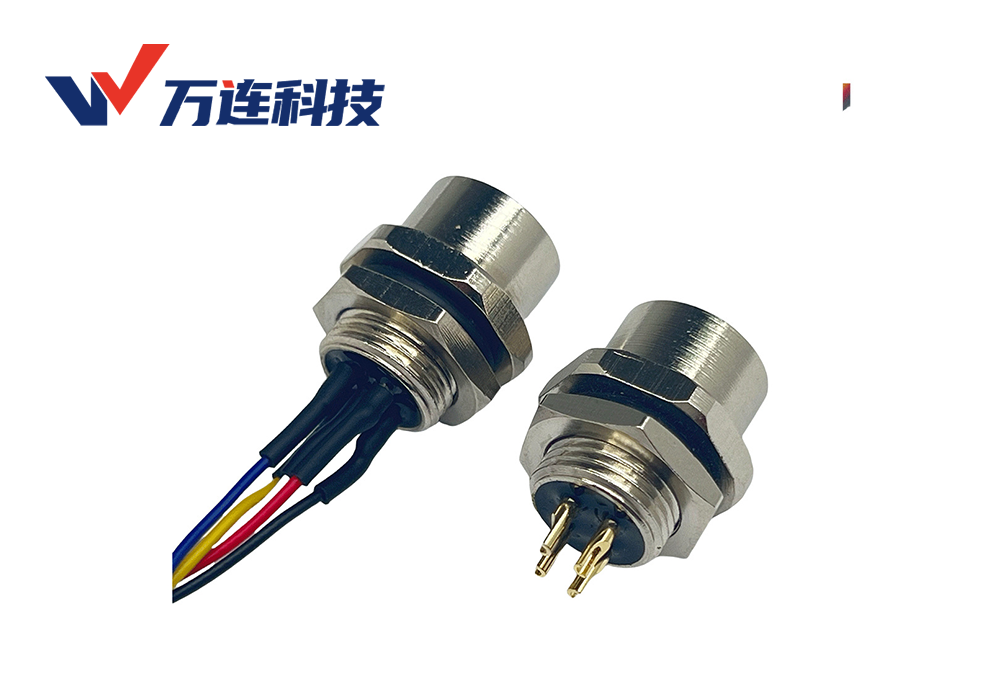

3.端子预装与线缆固定
将对应芯线插入万连专用压接端子，确保芯线导体完全插入端子压接区（绝缘层不得进入压接区，避免影响导电）；若为组装式M12连接器（如万连M12XXX-01系列），将预装端子的芯线逐一嵌入连接器接线腔，拧紧端子固定螺丝（扭矩≤0.5N·m，防止损伤端子）；最后整理线缆走向，确保接线腔内部无芯线缠绕，盖上连接器后盖时需确认氟橡胶密封圈就位，保障IP67防护等级。
三、压接工艺深度解析：核心原理与操作规范
压接工艺是M12连接器机械强度与导电稳定性的核心保障，其原理是通过压接钳的机械压力，使端子与导体形成紧密的金属咬合结构，实现低电阻导通与抗振动连接。万连M12连接器的压接工艺需严格控制压接参数，避免出现虚接、过压损伤等问题。
1.压接工具选型：匹配端子与导体规格
必须选用与万连压接端子匹配的专用压接钳，严禁使用普通老虎钳等替代工具——普通工具压力不均，会导致端子与导体咬合不紧密，接触电阻增大，振动环境下易松动。万连推荐选用预设压力型压接钳，其压接范围适配0.14-0.34mm²导体（万连线束主流规格），可精准控制压接力度，确保压接后端子电阻稳定≤8mΩ。
2.核心压接步骤：精准控制流程
第一步：将预处理后的芯线插入端子，导体伸出端子尾部0.5-1mm（过长易导致短路，过短影响咬合）；第二步：将端子放入压接钳的对应压接模口（模口尺寸需与端子型号匹配），确保端子定位准确；第三步：匀速按压压接钳手柄，直至钳口完全闭合（预设压力型会自动回弹），压接过程中避免停顿，防止压力不均；第四步：压接完成后取出端子，直观检查压接区是否饱满、无裂纹，导体无外露。
3.压接质量检测：关键参数验证
压接质量需通过两项核心检测：一是电阻检测，用万用表测量端子两端电阻，需≤8mΩ（万连标准），若电阻过大则为虚接；二是拉力测试，用拉力测试仪对压接后的芯线进行拉扯，万连端子压接后拉力需≥5N，确保在15g加速度振动环境下不脱落。若检测不达标，需重新检查导体插入深度与压接工具模口匹配度，排除问题后重新压接。
四、常见问题与规避方法
1.压接虚接：多因导体插入过浅或工具不匹配，规避需确保导体完全进入压接区，选用万连适配专用压接钳；
2.绝缘层损伤：剥线钳口径过大导致，需根据芯线规格调整剥线钳口径，剥线时轻缓发力；
3.屏蔽失效：屏蔽层未360°接地，需将屏蔽网与万连连接器金属屏蔽层可靠连接，接地电阻≤1Ω；
4.防护失效：密封圈遗漏或未就位，接线后需逐一检查密封结构，确保后盖拧紧到位。
M12连接器的接线与压接工艺，是将产品参数转化为实际可靠连接的关键环节。遵循精准匹配、规范操作、严格检测的核心逻辑，结合万连科技M12连接器的参数特性优化施工细节，才能最大化发挥其低接触电阻、高屏蔽效能、强环境耐受的优势。在工业数字化升级对连接可靠性要求持续提升的背景下，标准化的接线与压接工艺，既是保障链路稳定的基础，也是降低后期运维成本的核心前提。
