新能源储能行业的爆发式增长，对储能柜供电线束的大电流传输与防水可靠性提出严苛要求。10A大电流M12防水连接器（含大电流防水M12接头）作为核心供电连接部件，其载流导体选型、电压降与温升控制直接决定储能系统的安全稳定。今天就聚焦储能连接器配套核心需求，明确10A载流导体选型标准，量化电压降与温升控制指标，分享储能柜供电线束配套设计要点。
一、10A载流导体核心选型：镀锡铜多股的技术逻辑
大电流传输的核心是导体材质与结构设计，10A大电流M12连接器的导体选型需兼顾载流能力与柔性适配：
材质与结构：选用镀锡铜多股绞合导体，单丝直径0.12mm，股数≥100股，总截面积≥1.0mm²（万连科技定制款可达1.5mm²）；镀锡层厚度≥0.5μm，既提升导电率（≥56%IACS），又增强抗氧化与耐腐蚀性，避免长期大电流传输导致的触点氧化发热。
选型优势：多股绞合结构相比单股导体，柔性更强，适配储能柜内部狭小空间布线，弯曲半径≤15mm；镀锡层降低导体接触电阻，配合黄铜镀金接触件（镀层≥0.8μm），整体接触电阻≤5mΩ，为大电流传输奠定基础。
配套要求：储能柜供电线束需与导体规格匹配，选用耐温-40℃~125℃的PUR耐油线缆，外皮厚度≥1.2mm，增强机械防护与绝缘性能，绝缘电阻≥100MΩ。
二、电压降与温升控制：量化指标与计算逻辑
10A大电流传输的关键是控制电压降与温升，避免影响储能柜电池管理系统（BMS）正常工作，核心指标与计算如下：
1.电压降控制标准
允许范围：储能柜供电线束长度≤3m时，电压降≤0.3V（DC500V系统），确保供电电压稳定性；
计算逻辑：电压降公式U=I×R，其中I=10A，导体电阻R（20℃）≤30mΩ/3m（1.0mm²镀锡铜导体），代入计算得U=10A×30mΩ=0.3V，完全符合允许范围；
优化方案：若线束长度超过3m，可选用1.5mm²导体，电阻降至≤20mΩ/3m，电压降可控制在0.2V以内。
2.温升控制指标
核心要求：在25℃环境温度下，10A电流连续运行24小时，连接器温升≤30K（IEC60309标准），外壳表面温度不超过55℃；
万连实测数据：采用1.0mm²镀锡铜多股导体的M12连接器，10A满载运行时，温升仅22K，外壳温度47℃，远低于安全阈值，避免高温加速绝缘老化。
三、防水与结构设计：适配储能柜严苛环境
储能柜常面临户外潮湿、粉尘等环境，10A大电流M12连接器需兼顾大电流传输与防水防护：
防水等级：IP68防护设计，采用双重氟橡胶密封圈+灌胶密封结构，1.5米水深浸泡24小时无渗水，适配储能柜户外安装场景；
结构强化：外壳选用PA66+30%玻纤复合材料，抗冲击强度≥15kJ/m²，螺纹锁紧扭矩1.2N·m，搭配防振松设计，抵御储能柜运行时的振动冲击；
散热优化：外壳散热结构，增大散热面积，配合导体多股绞合的散热优势，进一步控制温升，确保大电流长期稳定传输。
四、储能柜配套设计要点

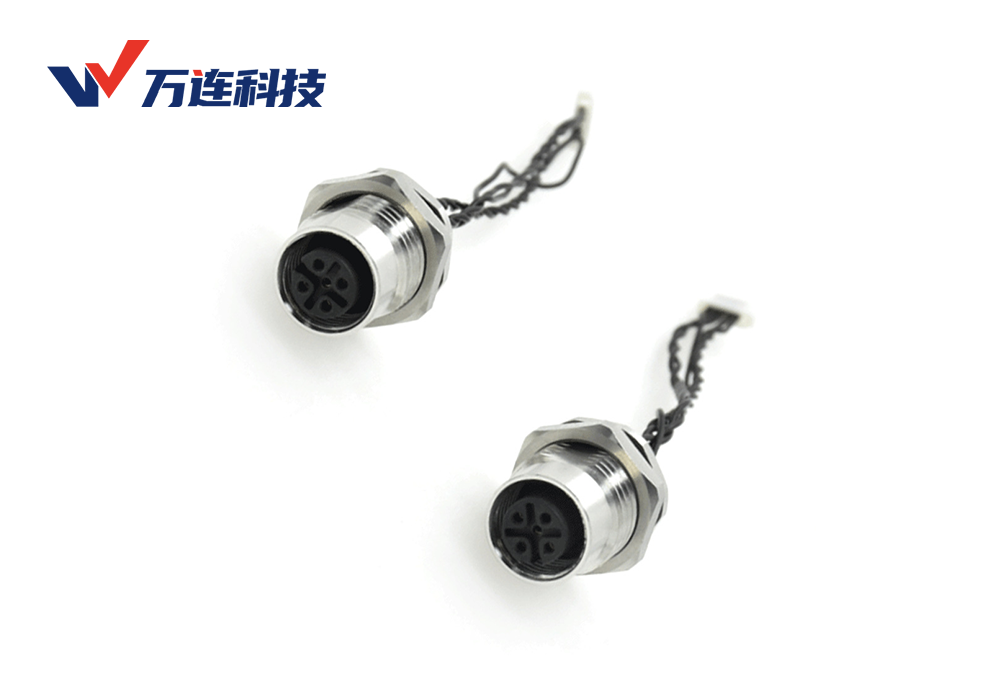

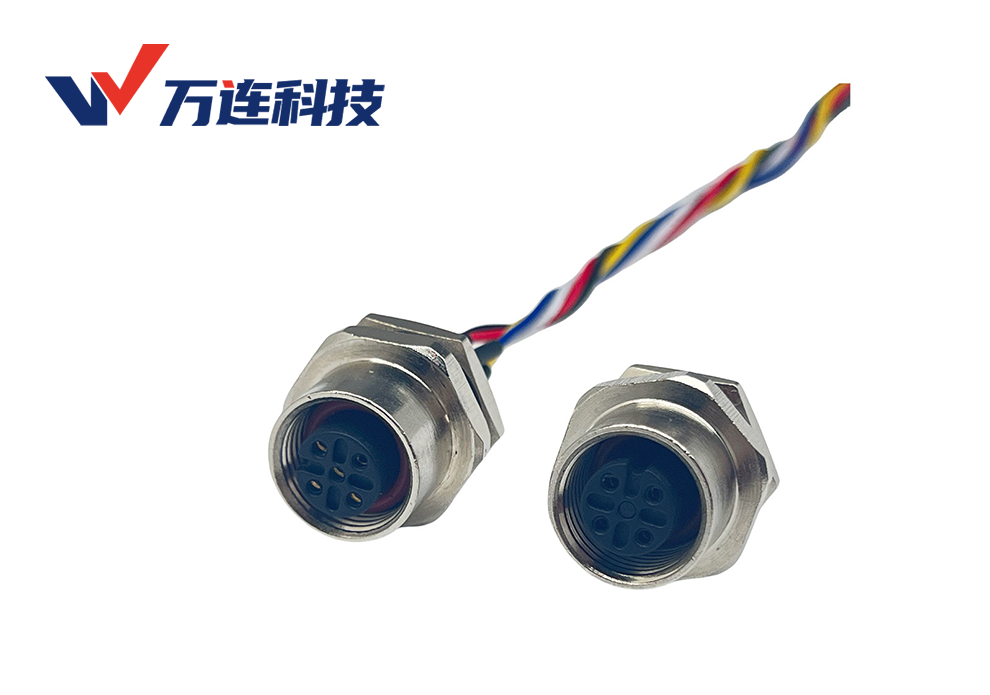

兼容性适配：10A大电流M12连接器支持线对线、线对板配置，Pin数可选4-8Pin，其中2-3Pin为大电流供电通道，其余为信号反馈通道，适配储能柜BMS的供电与监测需求；
认证与合规：需通过IATF16949、ISO9001认证，满足UL94V0阻燃标准，契合新能源储能的安全合规要求；
线束配套：储能柜供电线束需与连接器一体化预铸成型，减少接头损耗，线束固定间距≤200mm，避免大电流传输时的线束振动磨损。
大电流供电的核心是选型精准+指标可控
10A大电流M12防水连接器的技术规范，核心是锁定镀锡铜多股导体选型，严格控制电压降≤0.3V、温升≤30K的量化指标。万连科技凭借18年技术沉淀，其大电流M12连接器通过严苛的载流与环境测试，完美适配新能源储能柜供电需求。
遵循上述技术规范，搭配万连科技的10A大电流M12连接器与储能柜供电线束，能精准匹配新能源储能的大电流供电需求，为储能系统筑牢可靠连接防线，助力储能行业高效安全发展。
