随着工业4.0的深入推进，Profinet、EtherCAT、ModbusTCP等工业以太网协议已成为智能制造的核心神经。不同于传统办公网络，工业场景对数据传输提出了更严苛的要求：不仅需要高带宽支持实时大数据交换，还必须实现微秒级低延迟以确保控制精度。2025年，全球工业以太网市场规模预计突破百亿美元，而高速连接器作为物理层的关键组件，其性能直接影响整个系统的稳定性与可靠性。
在智能工厂中，高速航空插连接器承担着控制器与伺服驱动器、IO模块、机器视觉系统之间的关键连接任务。恶劣的工业环境——包括电磁干扰、机械振动、粉尘油污——要求连接器在保证高速传输的同时，具备卓越的机械强度和环境适应性。近期工业物联网（IIoT）的普及，更使得高速航空插成为实现设备互联互通的基础元件。
高速航空插的核心技术解析
差分信号设计与阻抗匹配
高速航空插采用差分信号传输原理，通过一对相位相反的信号线承载数据。这种设计能有效抑制共模噪声，提升信号完整性。为减少信号反射，连接器内部实现严格的阻抗匹配，通常控制差分阻抗在100Ω±10%（适用于大多数工业以太网标准）。精密设计的触点排列确保差分对间等长，将时滞控制在皮秒级，避免数据包丢失。

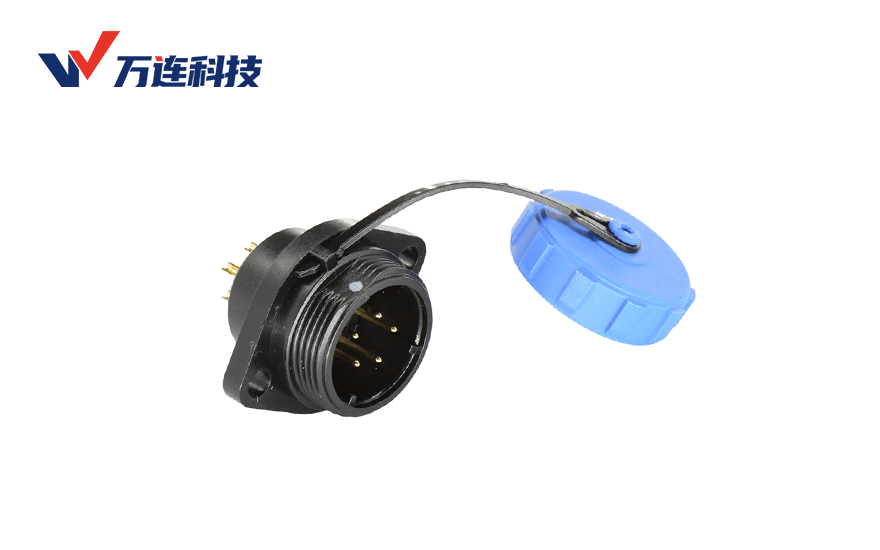

以万连科技DP系列为例，其触点采用黄金配比排列，高速差分对与电源触点隔离布局，从物理结构上降低串扰。这种设计支持ProfinetIRT、EtherCAT等实时以太网协议所需的确定性延迟。
多层屏蔽结构创新
电磁兼容性（EMC）是工业环境下面临的主要挑战。优质高速航空插采用三重屏蔽设计：第一层为镀金触点表面的低阻抗界面；第二层为铝箔包裹的线对屏蔽；最外层为金属外壳提供的360度全周屏蔽。部分高端产品（如DS金属系列）更采用金属外壳搭接设计，确保屏蔽连续性，将射频干扰抑制在30dB以上。
高性能材料的选择逻辑
绝缘材料选用低介电常数（Dk＜3.5）、低损耗因子（Df＜0.01）的特种工程塑料，如LCP（液晶聚合物）或PPS，最大限度降低信号衰减。接触件通常采用磷青铜或铍铜基材，表面镀厚金（0.76μm以上）以满足多次插拔的耐磨需求。金属外壳则采用符合材料，提供机械保护的同时实现电磁屏蔽。
传输性能与典型应用场景
关键性能参数
现代高速航空插连接器已突破传统工业连接器的速率限制：
- 传输速率：支持100Mbps至10Gbps（适用于万兆工业以太网）
- 延迟性能：典型信号延迟＜1ns/m，支持微秒级系统响应
- 插拔寿命：≥5000次（高于工业设备维护周期）
- 工作温度：-40℃至+85℃（满足严苛环境要求）
典型应用场景
工业机器人控制系统：连接控制器与关节模块，传输实时运动控制数据；
机器视觉检测系统：高速传输高分辨率图像数据，支持在线质量检测；
伺服驱动网络：实现多轴伺服系统的同步控制，精度达微秒级；
AGV调度系统：确保移动机器人之间的无缝通信与调度。

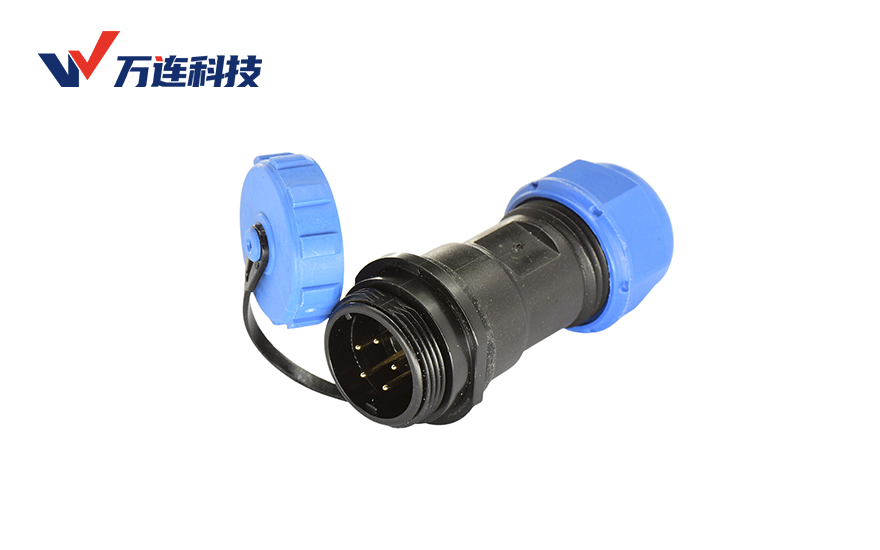

在近期落地的智能工厂项目中，高速航空插已成为标配。如某新能源汽车电池产线采用万连科技DF推入式连接器，成功构建了1Gbps的EtherCAT主干网络，实现了200个IO节点的毫秒级刷新率。
选型要点与性能测试指南
科学选型五要素
协议匹配性：根据实际使用的工业以太网协议（Profinet、EtherCAT、Powerlink等）选择对应速率等级的连接器；
环境适应性：评估工作环境的振动等级、温度范围及电磁干扰强度；
连接可靠性：优先选择具有二次锁紧结构的产品，防止振动导致连接失效；
布线便利性：考虑现场接线空间，选择适合角度的出线方式（直式/弯式）；
维护便捷性：评估插拔次数需求，选择适合频繁维护场景的快速连接方案。
性能测试方法
传输性能测试：使用网络分析仪测量插入损耗（InsertionLoss）与回波损耗（ReturnLoss），确保在目标频率范围内符合标准；
阻抗连续性测试：通过TDR（时域反射计）验证连接器内部的阻抗稳定性，偏差应控制在±10%以内；
机械耐久性测试：模拟现场插拔频率，进行最少5000次插拔循环后验证性能衰减；
环境可靠性测试：包括温度循环（-40℃至+85℃）、振动测试（10-2000Hz）、盐雾测试（72小时）等。
构建可靠工业网络的基础要素
在智能制造与工业物联网双轮驱动下，高速航空插连接器已从辅助组件升级为工业网络的关键基础设施。正确选择与应用高速连接器，不仅能提升系统传输性能，更能显著降低设备故障率与维护成本。随着TSN（时间敏感网络）等新技术在工业领域的推广，对连接器性能的要求将进一步提高，持续关注技术创新与标准演进显得尤为重要。
