工业自动化产线的非计划停机诱因中，电气互连部件失效长期占据较高占比。大量现场复盘数据显示，线束故障并非单纯线材质量问题，更多来自前期选型参数匹配偏差、现场布线应力处置不当。2026 年全球工业自动化市场规模持续扩张，机器人、储能、新能源设备对线束的机械耐久、电磁兼容、宽温耐受能力提出更高要求。线束工程应用，核心是把设备运行的力学、热学、电气环境转化为可量化指标，完成整套互连方案的设计与落地。
工业线束常见失效诱因
线束失效模式可分为电气失效与机械失效两大类。
电气失效包含绝缘老化击穿、屏蔽衰减不足引发信号扰动、压接点位接触电阻漂移，大多来自绝缘材质耐温不足、回路未执行降额设计。
机械失效在动态设备上更为突出，导体疲劳断裂、护套开裂、连接器松脱，诱因集中在弯曲半径不足、往复运动产生持续交变应力、化学介质侵蚀。 静态控制柜布线的失效多为长期温升造成绝缘老化；机械臂、拖链内的线束失效，主要来自反复弯折带来的铜丝疲劳；户外储能、食品清洗工位，失效根源多为水汽、油污侵入连接器与护套。万连科技在失效分析中观察到，很多项目在设计阶段仅核对载流参数，忽略动态应力与环境介质，后期引发持续性故障。
线束选型的量化评估维度
选型不能只参考标称线径，需要同步完成电气、机械、环境三项指标校核。
电气校核执行降额设计。动力回路线束承载电机、变压器大功率负载，线径 4–50mm²，材料优先满足耐高温、阻燃；传感器、PLC 信号回路使用 0.1–1.5mm² 细导线，为抑制 EMI 干扰，采用双绞线或编织屏蔽结构。高压互连场景选用 XLPE 绝缘，可满足 15kV 耐压等级，适配新能源 800V 高压平台。
机械耐久校核重点评估弯折寿命与抗拉。机器人关节线束需要承受数百万次往复弯折，超细绞合导体搭配弹性护套是基础方案；拖链内部线材除弯折寿命，还需要考虑拖拽摩擦带来的护套磨损。通过调整导体绞合节距、优化护套壁厚配比，定制线束弯折寿命最高可达 1000 万次。
环境指标评估温度区间、化学介质与防护等级。低温工况选用最低耐温 - 40℃护套，高温设备区域需要评估长期工作温度。防护等级按需选择，室内干燥固定布线 IP44 即可；有喷淋、粉尘、浸水风险场景，采用 IP67 密封结构，避免过度防护抬高项目成本。
材质、连接器与现场布线实操规范
护套材质直接决定环境耐受能力。PVC 成本低，适合干燥环境静态布线，耐低温、抗反复弯折能力有限；PUR 护套具备优异耐油、抗水解、宽温特性，多用于 AGV、机床动态工况；TPU 耐磨抗撕裂，适配工业相机、传感器频繁插拔点位。汽车焊装工位，推荐 TPU 护套搭配镀锡铜网屏蔽结构，抵御切削油和焊渣侵蚀。

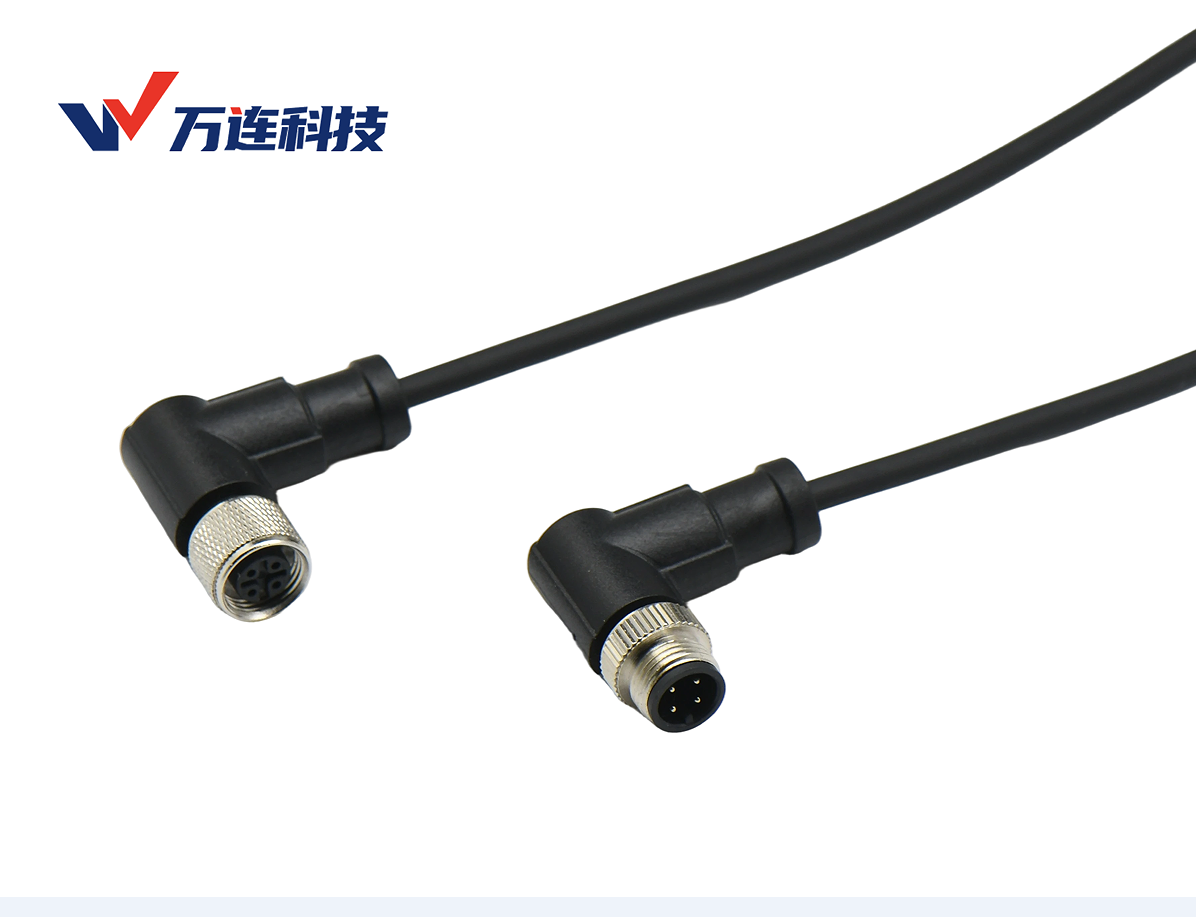

连接器方案需要匹配设备接口形态。传感器接入 PLC 常采用 M12 接头搭配端子台；空间受限的工业相机链路，选用 M12 弯头结合 RJ45 接口。预铸 I/O 连接线可实现多类型接口转换，减少现场剥皮压接工作量。压接质量是长期稳定运行的关键，压接高度、拉力需要锁定在公差区间，全自动压接工艺可以稳定控制压接电阻波动小于 1mΩ。
现场布线是容易被忽略的环节。高频信号线缆与动力线缆尽量分开走线，减少电磁耦合。动态运动区域，线束最小弯曲半径不能低于外径 8 倍，降低导体疲劳。振动工况下合理设置固定点，释放线束应力，减少应力集中。储能设备线束在布局设计阶段优化走线路径，能够降低振动带来的应力集中问题。
不同行业的线束方案落地
工业自动化伺服与编码器系统，多选用多芯屏蔽 PUR 护套线束，支持 2–64 芯，导体截面积 0.5–16mm²，兼顾耐油耐久与信号完整性。 新能源车辆电池、电驱互连，重点评估高压绝缘与电磁兼容，XLPE 绝缘搭配编织屏蔽，支持 1500VDC 传输，保障高压回路安全。 智能制造机器人关节，采用单丝直径≤0.08mm 超细绞合铜导体，搭配 PUR 护套，满足百万级别弯折测试，在持续关节运动中维持信号稳定。
行业发展与全周期评估思路
线束属于电气系统的基础互连部件，各项参数都会直接影响设备 MTBF。2026 年线束行业呈现三大发展方向：高压化、智能化、绿色化。高压平台持续推高线材耐压指标；集成电流、温度传感的智能线束逐步落地；生物基绝缘材料的市场占比稳步提升。 选型决策不能只比较采购单价，需要评估线束在设备全生命周期内的维护成本、停机损失。工程师和采购应当将线束作为系统可靠性的关键组成，而非简单耗材，从设计、选型到现场布线形成完整管控，支撑自动化系统稳定运行。
