工业通信向10Gbps高速化升级的当下，M12前锁面板式连接器面临高频信号传输的核心挑战——信号衰减、串扰、阻抗失配等问题，直接影响智慧工厂、工业视觉等场景的传输可靠性。2026年工业以太网带宽需求激增，高频信号传输对连接器的电气性能与结构设计提出严苛要求。本文聚焦高速场景的技术痛点，拆解核心技术要求与性能模板，为高频信号传输场景提供精准参数选型参考。
一、高速信号传输的核心技术要求
高频信号（≥1Gbps）传输时，电磁波特性与低频信号差异显著，需针对性优化连接器参数，攻克三大核心挑战：
1. 阻抗匹配：抑制信号反射
- 技术痛点：阻抗偏差超过±10%会导致信号反射，高频场景下反射损耗加剧，传输速率越高影响越明显；
- 要求标准：特性阻抗需精准匹配100±10Ω（工业以太网标准），确保信号传输时无明显反射，反射损耗≤-15dB（1GHz频段）；

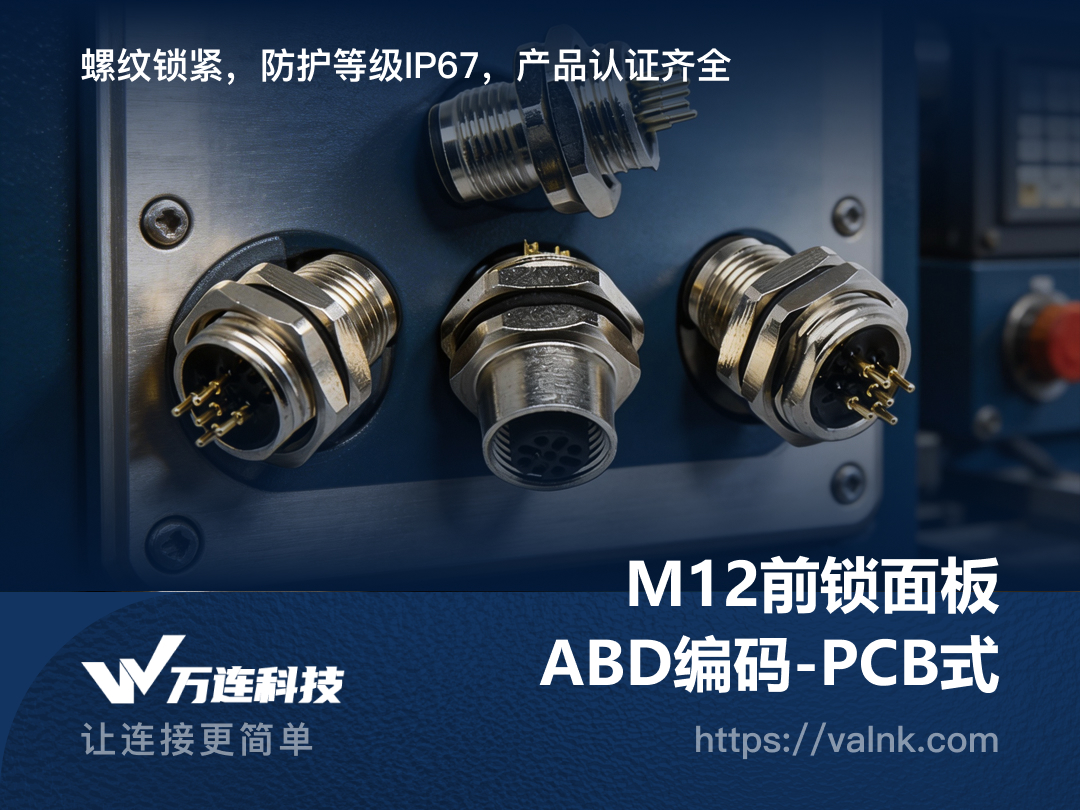

- 产品适配：D/X编码款采用对称双绞结构与精密注塑工艺，阻抗控制精度达100±5Ω，远超标准要求；PCB式安装款引脚间距误差≤0.1mm，进一步优化阻抗一致性，M12开孔规格因结构紧凑，阻抗稳定性优于M16规格。
2. 串扰抑制：保障信号纯度
- 技术痛点：高频信号易通过电磁耦合产生串扰，导致相邻信号相互干扰，误码率上升；
- 要求标准：近端串扰（NEXT）≤-35dB（1GHz频段），远端串扰（FEXT）≤-30dB，确保多芯传输时信号独立无干扰；
- 产品适配：采用镀锡铜网+铝箔复合屏蔽层，编织密度≥95%，1GHz频段屏蔽效能≥65dB，有效阻断电磁耦合；芯线采用绞合结构，绞距控制在10-15mm，减少线间串扰，D编码8芯款通过分组绞合设计，进一步提升串扰抑制能力。
3. 插入损耗：降低信号衰减
- 技术痛点：高频信号传输时的趋肤效应与介质损耗，会导致信号强度衰减，影响传输距离；
- 要求标准：1Gbps速率下插入损耗≤0.8dB/m（25℃），10Gbps速率下插入损耗≤2.5dB/m，满足工业场景100米以内传输需求；
- 产品适配：触点采用黄铜镀金工艺（厚度≥1.2μm），降低接触电阻（≤3mΩ），减少接触损耗；绝缘材质选用低介电常数（εr≤2.6）的PTFE材料，降低介质损耗，焊线式接线方式减少线缆与连接器的过渡损耗。
4. 机械与环境稳定性：适配高频场景特性
- 技术痛点：高频信号对机械振动、温度变化更敏感，微小位移或材质老化可能导致参数漂移；
- 要求标准：振动环境（10-500Hz，10g）下，阻抗变化≤5%，插入损耗波动≤0.1dB/m；耐温范围-40℃~+105℃，温度变化时介电常数波动≤3%；
- 产品适配：前锁螺纹+防振松垫圈设计，确保振动环境下结构稳定；外壳采用低膨胀系数PPS材质，减少温度变化导致的结构变形，保障阻抗稳定性。
二、高速信号传输的性能模板与选型建议
结合不同带宽需求，整理针对性性能模板，直接匹配高频应用场景：
1. 1Gbps工业以太网场景（Profinet/EtherNet/IP）
- 核心参数模板：
- 编码类型：D编码（4/8芯）；
- 阻抗：100±5Ω；
- 串扰：NEXT≤-38dB（1GHz），FEXT≤-32dB（1GHz）；
- 插入损耗：≤0.6dB/m（25℃）；
- 安装方式：PCB式（高精度阻抗控制）/焊线式（灵活布线）；
- 开孔规格：M12（紧凑空间）/M16（户外防护场景）。
- 典型应用：智慧工厂产线、AGV导航系统、边缘控制器通信，适配工业自动化实时控制需求。
2. 10Gbps超高速场景（工业视觉/5G边缘节点）
- 核心参数模板：
- 编码类型：X编码（8芯屏蔽）；
- 阻抗：100±3Ω；
- 串扰：NEXT≤-45dB（10GHz），FEXT≤-40dB（10GHz）；
- 插入损耗：≤2.2dB/m（25℃）；
- 安装方式：PCB式（一体化集成，减少信号反射）；
- 开孔规格：M12（小型化设备）。
- 典型应用：工业相机高清图像传输、人形机器人感知模块、5G工业网关，满足超高速数据交互需求。
3. 混合传输场景（电源+高频信号）
- 核心参数模板：
- 编码类型：A编码（电源）+D编码（信号）组合；
- 信号参数：同1Gbps模板，电源单芯载流≥3A；
- 隔离要求：电源与信号芯线间距≥3mm，减少电磁干扰；
- 安装方式：焊线式（适配复杂布线）；
- 开孔规格：M16（强化防护与散热）。
- 典型应用：智能传感器、充电设备BMS通信，兼顾电源供给与高频数据传输。
高速信号传输对M12前锁面板式连接器的要求，已从“简单导通”升级为“精准电气性能控制”。核心是通过阻抗匹配、串扰抑制、低损耗设计，攻克高频场景的技术痛点。遵循上述性能模板，结合编码类型、安装方式与开孔规格的精准匹配，即可让连接器完美适配1Gbps至10Gbps的带宽需求。2026年工业智能化向高频化、高清化深入，掌握高速场景的参数选型逻辑，才能让M12前锁面板式连接器成为高频信号传输的“可靠纽带”，助力工业通信速率再突破。
