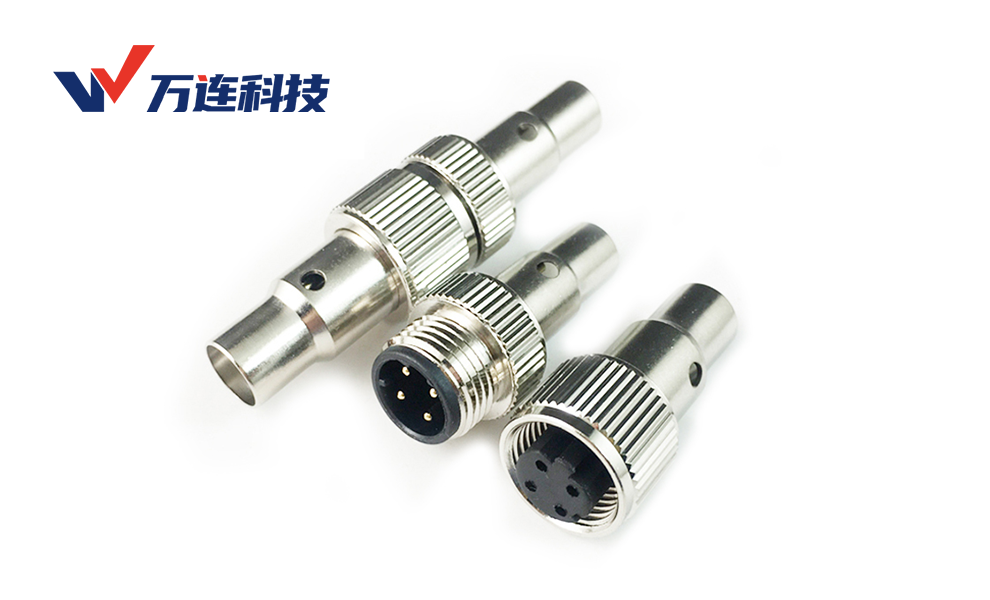

工业以太网向1Gbps及更高速率升级的当下，成型式M12连接器的参数设计直接决定高速信号传输的稳定性，其一体化成型工艺既为参数优化提供了结构基础，也对阻抗、屏蔽、接触等核心参数的精准把控提出更高要求。2026年工业机器人、工业视觉等高速通信场景规模化落地，针对高频信号传输特性的参数设计，成为成型式M12连接器适配高速环境的关键。万连科技从设计原则与验证标准两大维度，拆解其在高速传输环境下的核心参数设计要点。
一、高速传输下的核心参数设计原则
成型式M12连接器的参数设计围绕阻抗匹配、串扰抑制、低损耗传输、结构稳定四大核心原则展开，结合ABD编码、屏蔽/非屏蔽款型、2~8芯配置的产品特性，实现与高速信号传输需求的精准契合，各原则对应的关键参数设计如下：
1. 阻抗匹配原则：精准控制特性阻抗
高频信号传输中，阻抗失配会引发信号反射，导致传输损耗与误码率上升，成型式M12连接器针对高速场景将特性阻抗精准控制为100±5Ω（工业以太网标准阻抗）。依托一体化注塑工艺，芯针间距、绝缘介质厚度的加工精度控制在±0.05mm内，避免组装式连接器的部件拼接误差导致的阻抗波动；D编码高速款采用对称双绞芯线布局，进一步保证差分信号传输的阻抗一致性，从结构上消除阻抗突变点。
2. 串扰抑制原则：优化芯线布局与屏蔽设计
高速传输时，芯线间的电磁耦合会产生串扰，影响信号纯度，成型式M12连接器从两方面优化设计：一是2~8芯芯线按等间距同心圆布局，增大相邻芯线的间距，降低线间电磁耦合；二是屏蔽款配备一体化屏蔽管（23L/18L规格）与镀锡铜网屏蔽层，屏蔽层与连接器外壳无缝衔接，屏蔽效能≥65dB，有效阻断外部电磁干扰与内部芯线串扰，非屏蔽款则通过芯线绝缘层加厚设计，减少短距离内的串扰影响。
3. 低损耗传输原则：优化接触与介质参数
高频信号的趋肤效应与介质损耗会导致传输衰减，成型式M12连接器从接触和绝缘两方面降低损耗：触点采用黄铜镀金工艺，镀金厚度≥1.2μm，接触电阻≤5mΩ，减少信号的接触损耗；绝缘介质选用低介电常数（εr≤2.6）、低介质损耗角正切的工程塑料，降低高频信号在绝缘层中的传输损耗，确保1Gbps速率下插入损耗≤0.8dB/m，满足工业现场100米内的高速传输需求。
4. 结构稳定原则：保障参数长期一致性
高速信号对机械结构的微小变形高度敏感，成型式M12连接器的一体化注塑结构消除了部件配合间隙，外壳选用低线膨胀系数的POM材质，在-40℃~+105℃的宽温范围内无明显变形，避免因温度变化导致芯针间距、阻抗等参数漂移；搭配防振动螺丝/弹簧网纹螺丝的锁紧设计，在10-500Hz高频振动下，芯针接触压力稳定，无松动位移，保障高速传输参数的长期一致性。
二、高速传输参数的核心验证标准
成型式M12连接器的高速传输参数设计需通过标准化测试验证，验证标准贴合工业以太网的应用需求，分为电气性能验证、机械环境验证、协议兼容验证三类，确保参数设计在实际工况中有效落地：
1. 电气性能验证标准
核心针对阻抗、串扰、插入损耗等关键参数，按IEC 61076-2-101工业连接器标准测试：特性阻抗在100MHz~1GHz频段的偏差≤±5Ω；近端串扰（NEXT）≤-38dB、远端串扰（FEXT）≤-32dB（1GHz频段）；1Gbps速率下插入损耗≤0.8dB/m，回波损耗≤-15dB，确保无明显信号反射与衰减。
2. 机械环境验证标准
模拟工业现场的振动、高低温工况，验证参数的稳定性：经10-500Hz、10g加速度的振动测试后，阻抗变化≤3%，插入损耗波动≤0.1dB/m；在-40℃~+105℃高低温循环50次后，重新测试电气性能，各项参数仍需符合高速传输要求，无因结构变形导致的性能衰减。
3. 协议兼容验证标准
针对ABD编码中的D编码高速款，需通过Profinet、EtherNet/IP等主流工业以太网协议的兼容性测试，在满带宽传输下，连续工作72小时无丢包、误码率≤10⁻⁹，确保连接器与高速工业以太网协议的无缝适配，满足工业自动化的实时通信需求。
成型式M12连接器在高速传输环境下的参数设计，核心是将工艺优势与高频信号传输特性深度结合，通过精准的阻抗控制、有效的串扰抑制、低损耗的传输设计与稳定的结构保障，实现高速信号的可靠传输。2026年工业5G与25Gbps超高速工业以太网的逐步落地，成型式M12连接器的参数设计将进一步向更高频段、更低损耗升级，而阻抗匹配、结构稳定等核心设计原则仍将是适配高速传输的关键，其标准化的验证标准也将成为产品性能的重要保障，为工业高速通信提供稳定的连接支撑。
