某工业以太网交换机用RJ45连接器在无铅回流焊后批量出现塑壳表面起泡。万连科技系统排查起泡根因：从塑胶材料含水率、注塑工艺参数、回流焊温度曲线三个维度逐层深入。最终锁定根本原因为PA46材料吸湿超标与模具排气不畅导致的内部气孔，在回流焊高温下水汽膨胀形成表面起泡。据此提出材料烘烤规范、注塑参数优化与模具排气槽改进方案。

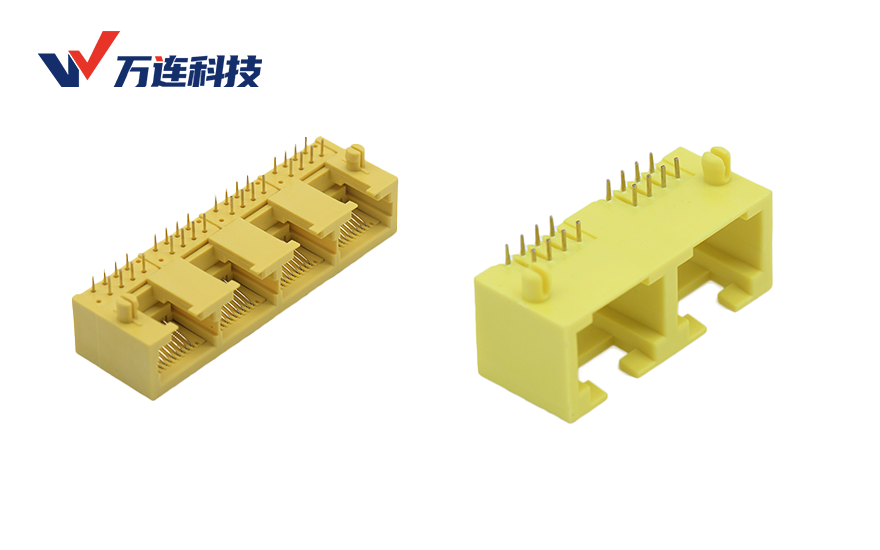

一型号RJ45直角式连接器，塑壳材料为PA46+30%GF，在客户SMT产线经过峰值250°C无铅回流焊后，约8%产品塑壳表面出现直径0.5~2mm的鼓起气泡，位置集中于壁厚较大的LED灯柱根部与加强筋交汇处。IPC-A-610标准判定为外观拒收缺陷。
初步排查：材料含水率
PA46为吸湿性尼龙，成型后吸湿率可达2%~4%。若干成型后未充分密封存储，或上线前未烘烤，水分在250°C瞬间汽化将产生巨大内压，顶起表层形成起泡。
检测同批次库存原料含水率：平均0.35%，超出PA46推荐成型含水率（<0.15%）。初步推断存储吸湿为贡献因素之一。
深入排查：注塑工艺与模具排气
金相剖切起泡区域，发现泡腔内部与塑件内部存在微小孔洞相连，孔洞内壁光滑，具有典型困气特征。这说明气泡并非仅由水汽造成，注塑充填过程中模具型腔未排出的气体亦形成内埋气孔。
复查注塑参数：射速偏高（120mm/s），熔体前沿在填充厚壁交汇区域时产生喷射效应，且模具该部位未设置排气槽。气体被包裹在熔体中无法逸出，形成内部缺陷。这些缺陷在回流焊高温下膨胀，最终突破表面形成起泡。
交叉验证
- 烘烤试验：将同批次连接器100°C烘烤4h后进行回流焊，起泡率由8%降至3%，证实吸湿为重要因素。
- 注塑参数调整：将射速降至80mm/s，并增设模具镶件排气槽后，注塑样件内部气孔消失，回流焊起泡率降至0.2%以下。
改善措施
- 材料管理：PA46原料开封后24h内使用，超期需120°C烘烤4h；成型后产品真空铝箔袋封装，内置干燥剂。
- 模具改善：在LED灯柱根部及加强筋交汇处增设排气镶件，排气槽深0.015mm。
- 注塑工艺：降低射速至80~100mm/s，增加保压压力与时间以压实熔体。
- SMT端：建议客户对MSL3级以上连接器严格执行上线前烘烤。
RJ45回流焊起泡是材料吸湿与注塑困气的复合失效。通过烘烤脱水、优化注塑排气与SMT前烘烤三者联动，可将起泡缺陷降至接近零。此案例提醒连接器厂商与SMT工厂需协同管控塑料含水率。
