在工业自动化、光伏监测、机器视觉领域，M12 圆形连接器是设备布线核心配件。很多工程师选型时容易混淆 A、B、D 三种主流编码，误插会造成总线短路、信号失真、设备烧毁。三者依靠差异化防呆键槽实现物理互斥，针脚定义、传输速率、承载电压完全区分，分别对应传感器信号、现场总线、工业以太网三大场景。本文拆解三类编码核心差异，并结合万连科技 M12 圆形连接器给出落地选型方案。
三大 M12 编码核心性能与适用场景区分
A 编码是市面通用传感接口，独特圆形键槽，提供 2~17Pin 丰富芯数，适配 24V 模拟量、开关量、IO-Link 低速信号，电压规格分档适配单路传感器与多路复合采集设备，光伏辐照仪、户外气象监测终端、流水线接近开关均以此为标准接口。
B 编码为 PROFIBUS 总线专属，固定 5Pin 搭配反向防呆缺口，物理层面杜绝与传感口混插，最高 12Mbps 差分总线传输，仅用于传统分布式工控总线组网，当前多应用于老旧产线改造维护。
D 编码适配百兆工业以太网，标准 4Pin 屏蔽结构，阻抗严格匹配 100Ω，兼容 PROFINET、Modbus TCP 等协议，多用于机器视觉、光伏逆变器通讯、车间交换机高速数据传输，对屏蔽抗干扰能力要求严苛。
不同编码选型易踩误区与使用注意事项
三类编码物理防呆设计虽能避免强行插错，但不少项目仍会因选错编码出现故障。若将 D 编码以太网接头接入 A 编码传感端口，会出现网络断连、数据乱码；用 A 编码普通线束替代 D 编码屏蔽网线，高速传输极易受逆变器电磁辐射干扰丢包。
户外沿海光伏场景下，A 编码监测线束建议选用 PUR 屏蔽款，抵御盐雾腐蚀与电磁干扰；总线、以太网类 B/D 编码连接器必须标配金属屏蔽壳体，保证差分信号完整传输。同时三者防护等级均建议选择 IP67 及以上，露天设备杜绝水汽渗入接头内部。
万连科技全规格 M12 编码连接器一站式解决方案

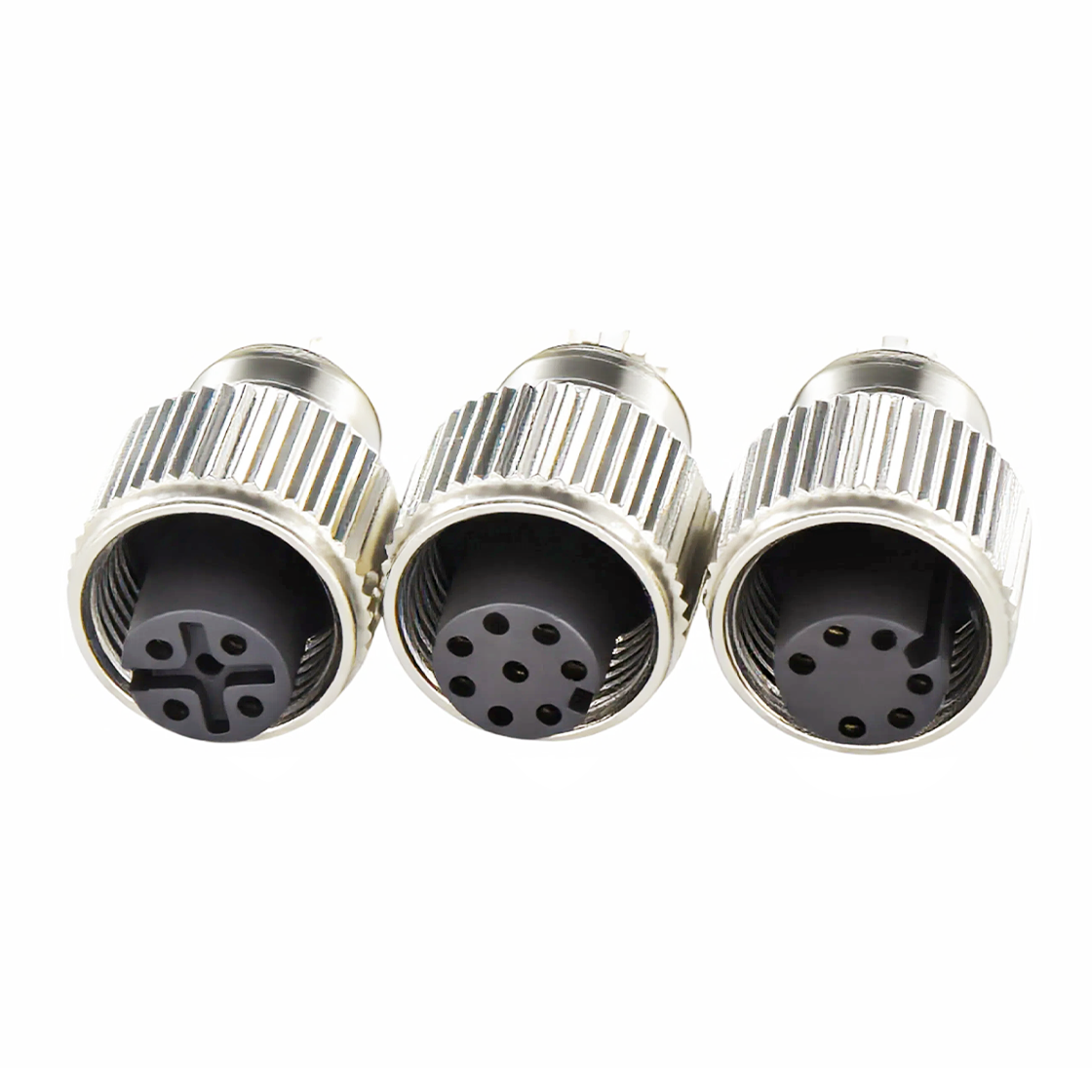

万连科技完整覆盖 A、B、D 等编码 M12 产品线，涵盖预制成型线束、现场组装接头、面板插座三大品类。 A 编码包含 90° 弯头、直头多种成型线束，PVC/PUR、屏蔽 / 非屏蔽四种线材可选，长度 100mm 起支持定制，完美适配光伏户外监测狭小支架布线；B、D 编码出厂一体注塑屏蔽线束，IP67/IP68 密封，无需现场二次灌胶。 组装接头、前后锁面板插座同步配套，触头镀金耐盐雾，适配工控箱、传感壳体预装，一站式满足传感采集、总线通讯、工业以太网全链路布线需求。
