万连一体化 FFC 集成线束｜联合行业头部整机企业研发，解决人形机器人布线痛点

从分散布线到多线路整合集成布线：躯干空间里的现场挑战

随着人形机器人产业化提速，机身内部需要同时承载视觉、驱动、供电、传感和控制等多类线路。万连本次合作客户是国内运动控制、工业机器人整机与视觉方案头部企业，具备完整自研实力与规模化量产能力，对设备轻量化、结构集成化、整机装配一致性有着极高工业级标准要求。

在样机验证阶段，常规分散圆线还能通过人工梳理、逐根固定和反复复核完成布置；但当项目进入高端机型精密制造与批量迭代，线路数量增加、躯干空间收紧、关节运动边界更复杂，确认、分线、固定、检修和记录等现场动作都会被放大。对客户团队来说，布线问题不只体现在线缆是否能连接到位，还会影响内部空间利用、机身自重、装配节奏和后续维护。

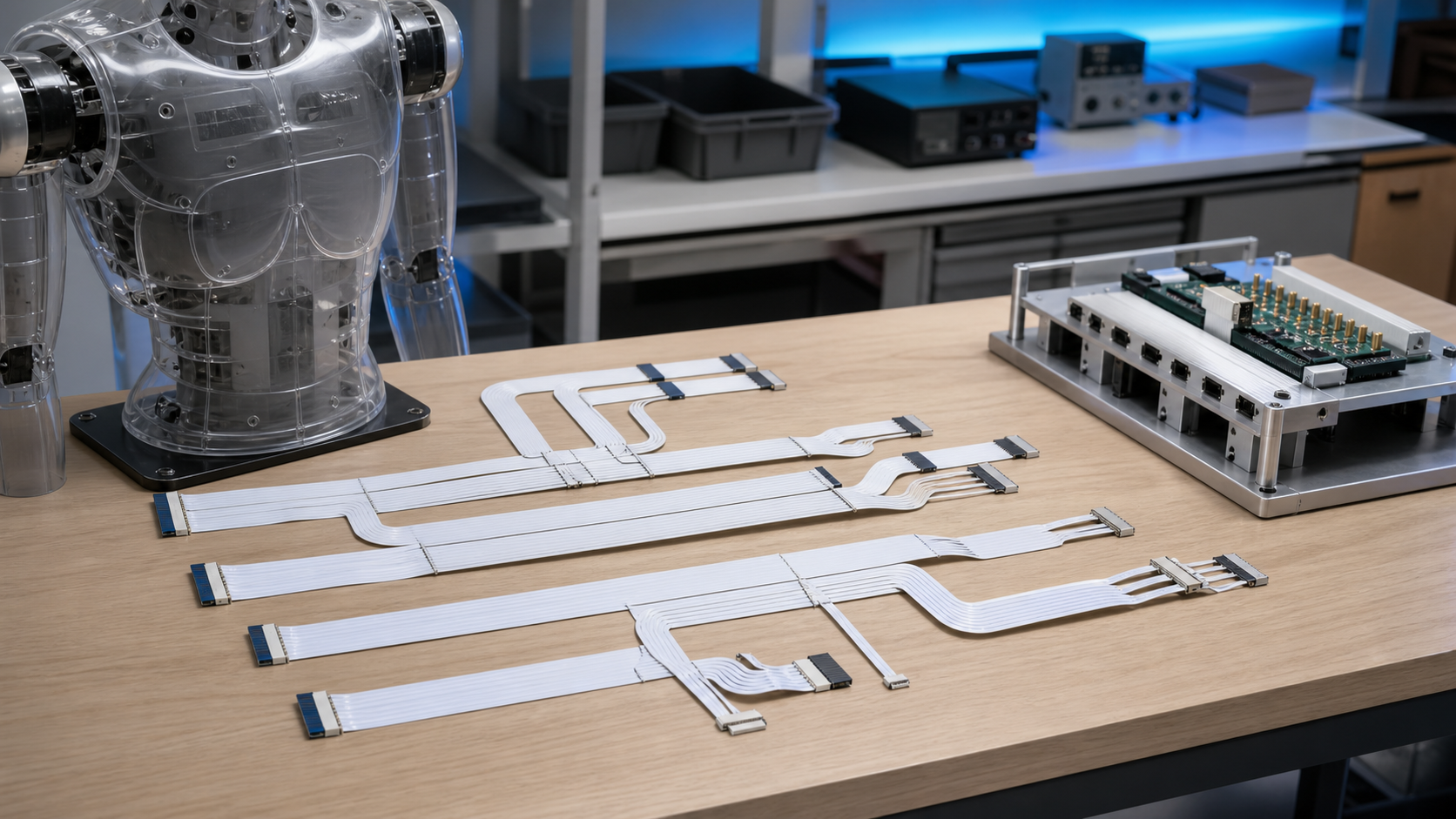

基于这些约束，项目目标并不是简单替换某一种线材，而是让线束方案同时服务轻量化、空间释放、传输稳定、装配简化和批量生产适配。万连选择以集成式FFC柔性扁平线束替代分散圆线，把多路线路前置为更规整、可验证、可交付的主干结构。该方案基于万连已落地的成熟标准线束方案，针对人形机器人布线需求已完成定制化开发，且与头部客户经过多轮联合研发验证，可直接导入客户项目，大幅缩短前期开发验证周期。

定制集成方案如何展开：把多路线路前置为可装配结构

方案能否真正进入客户机型，首先取决于它是否理解原有结构边界。万连先与客户研发团队对接，测绘机器人内部结构，梳理视觉、驱动、供电、传感等通道需求，再围绕控制器对接、线路走向和装配空间设计集成扁线方案。这样做的重点，是把原本分散处理的线路需求集中到方案设计阶段，而不是等到现场装配时再依靠人工逐根调整。

多路集成布线

在方案结构上，万连将多路线路规整到同一套布线逻辑中，统一对接控制器。相较多根圆线分散进入机身，FFC 柔性扁平线束能够把视觉、驱动、供电和传感线路放在同一套结构逻辑中管理，减少躯干内部的交叉堆叠，也让后续装配人员更容易识别线路边界和连接关系。

扁平成型结构

扁平成型结构的价值不只在于线材形态变薄，更在于它为机器人内部空间管理提供了更稳定的基础。通过减少冗余线材和局部堆叠，方案有助于释放躯干内部空间，并降低线路自重对关节运动负荷的影响。对于需要持续迭代的高端机型，这类结构变化也让后续复装、检修和局部调整更容易形成一致动作。

分层排布与装配友好

在线路数量增加的情况下，规整分层排布可以减少不同线路之间的相互干涉风险，并为信号稳定性验证提供更清晰的结构前提。成品线束交付后，装配环节不再把大量精力放在人工分线、逐根布线和反复整理上，而是围绕已经成型的主干结构完成定位、连接和复核。对批量生产项目而言，这种前置整理有助于降低装配沟通成本和现场处理差异。

从工艺到验证：让方案适配高端机型批量迭代

当方案从设计进入落地阶段，关键不只是“能做出样件”，还要看它能否在工艺、测试和交付节奏中保持一致。为匹配客户严苛量产标准，万连把需求确认、工艺优化、专项验证和交付准备连在一起处理，让扁线方案不只停留在结构设想上。

在工艺侧，万连搭建自动化覆盖率超 63% 的 FFC 全链路前置产线：依托全自动热压合将铜箔与绝缘膜一体复合成型，从源头替代多根圆线单独加工与分体装配；配套自动冲裁、激光镭射完成高精度外形标准化加工，可通过单面 / 环包贴箔集成屏蔽结构，全程搭配导体尺寸自动化检测闭环管控公差。

项目团队把原本分散在客户现场的分线、布线和整理动作前置到 FFC 预制成品结构中，高度自动化制程保障单批样件尺寸统一，交付件能够直接进入客户装配流程。这样既减少了重复整理步骤，标准化一体成型线路也让检修时的线路路径更容易被识别。

在验证侧，项目开展了高频弯折耐久、信号抗干扰和传输损耗等专项可靠性验证。高频弯折耐久用于关注机器人运动过程中线束反复弯曲的适应性；信号抗干扰和传输损耗验证则用于检查多路线路集成后与信号稳定相关的风险。测试并不是生产动作本身，而是为后续结构优化、排布调整和客户确认提供依据。

围绕这些验证结果，万连进一步优化柔韧性和排布方式，降低运动干涉、信号紊乱和装配返工的风险。与此同时，在交付节奏上，万连兼顾研发试样与批量量产两种场景：研发阶段主打小批量快速打样，高效配合客户频繁迭代节奏；量产阶段则保障品质一致性、稳定批量供货与及时响应，为客户构建全阶段供货安全感。集成结构减少了线材堆叠和物料冗余，使方案更贴合客户对轻量化、低耗材和批量迭代的要求。

项目成效与客户认可：减重、装配与维护价值被看见

在本项目中，相较常规分散圆线，本次一体化扁线方案使线路总重量降幅达50%。这一数据直接回应了客户对轻量化的核心要求；同时，主干结构减少多线堆叠，释放躯干内部空间，也为后续零部件集成和装配复核提供了更清晰的布线基础。

项目成效归纳表

从项目复盘看，方案价值还体现在三个更贴近现场的动作上：装配人员面对的是规整成型的主干线束，而不是多根需要逐一梳理的圆线；检修人员可以更快识别线路路径和连接区域；研发与制造团队在后续迭代中，也能围绕同一套空间结构继续调整通道和排布。这些变化共同支撑了装配效率、维护便利性和交付一致性的改善。

从客户上述的真实反馈，我们可以看到，客户真正认可的并不只是单一线束形态，而是集成结构、轻量化、装配便利和运动适配之间的组合价值。对万连而言，这类反馈也为后续人形机器人线束定制项目提供了可复用的方案经验。

对同类人形机器人布线项目的参考价值

人形机器人布线项目往往同时面对空间、重量、运动、信号和制造节奏等多重约束。单独优化某一根线缆并不足够，更需要把线路通道、机身结构、装配动作、可靠性验证和后续检修放在同一条项目路径上看。万连在本案例中的做法，是先把客户现场限制拆解清楚，再用多路集成FFC柔性扁平线束把分散需求转化为可装配、可验证的结构。

对于同类运动控制、关节驱动布线和机器人核心零部件项目，这一案例的参考价值在于：方案设计要尽早介入客户结构边界，尽量减少现场经验对布线一致性的影响；工艺准备要服务成品交付，而不是只完成样件展示；可靠性验证要围绕真实运动、信号和传输风险展开。只有这些动作被前置到方案阶段，轻量化线束方案才能更稳定地支撑高端机型的批量量产适配。

对于人形机器人项目项目，万连凭借规模化产能、全工艺链路自制与多阶段交付能力，在保证复杂工况适配的同时，持续为客户提供可托付的稳定供应保障，这亦是区别于常规线缆配套厂家的核心护城河。
