面向商用车与重型运输装备的兆瓦级充电系统（MCS），额定功率最高可达 3.75 兆瓦。充电接口联盟 CharIN 明确规定，MCS 系统直流工作规格为 1250 伏、3000 安培。
在该电流等级下，微欧姆级接触电阻会产生大量热量。举例：若连接器触点或母线连接节点的接触电阻为 200 微欧，300 安培工况下功率损耗约 18 瓦；电流升至 1500 安培时，损耗直接达到 450 瓦。
本文将全面分析兆瓦级充电对电缆散热、连接器耐久性能、接触电阻管控、人工操作便利性以及设备长期可靠性带来的各项工程挑战。
千安级电流如何重塑设备设计边界
现有轻型电动汽车大功率快充设备，功率普遍集中在 300–600 千瓦区间，持续电流不超过 500 安培，仅依靠自然散热即可满足温控需求，无需配套强制主动冷却结构。而 MCS 系统持续电流可达 1500–3000 安培，此前适配低电流设备的热设计方案、触点正向力、绝缘结构、导体截面积规格均不再适用。
核心制约因素是电流与电阻损耗呈平方关系。IEC 62196 标准规定，端子最大允许温升不得超过 50 开尔文（K，温差单位，50K 即温升 50℃），该强制限值同样适用于兆瓦级大功率充电设备。
热载荷会同步引发机械性能与可靠性隐患：导体截面积加大、冷却结构增设会提升整机机械负荷；同时更大的触点正向力、场站每日高频插拔，会加速触点磨损。户外环境中的水汽、路面粉尘、油污均会抬高接触电阻，形成局部热点，进一步加速零部件老化失效。对于整套充电线缆组件，所有矛盾的根源都集中在热管理层面。
电缆热管理与液冷技术方案
当持续电流超过 500 安培后，单纯依靠导体传导、自然对流散热会触达物理极限。若仅通过增大铜导体截面积控温，线缆会变得笨重僵硬，人工插拔操作难度大幅提升。液冷主动散热方案可缩小铜导体截面，解决这一矛盾。
液冷充电线缆内部布设冷却通道，循环输送水 - 乙二醇混合绝缘冷却液，紧贴导体与连接器直流触点实现热量快速导出。在导体近端直接散热后，更小规格的铜导体也能在标准温升限值内承载超大持续电流。

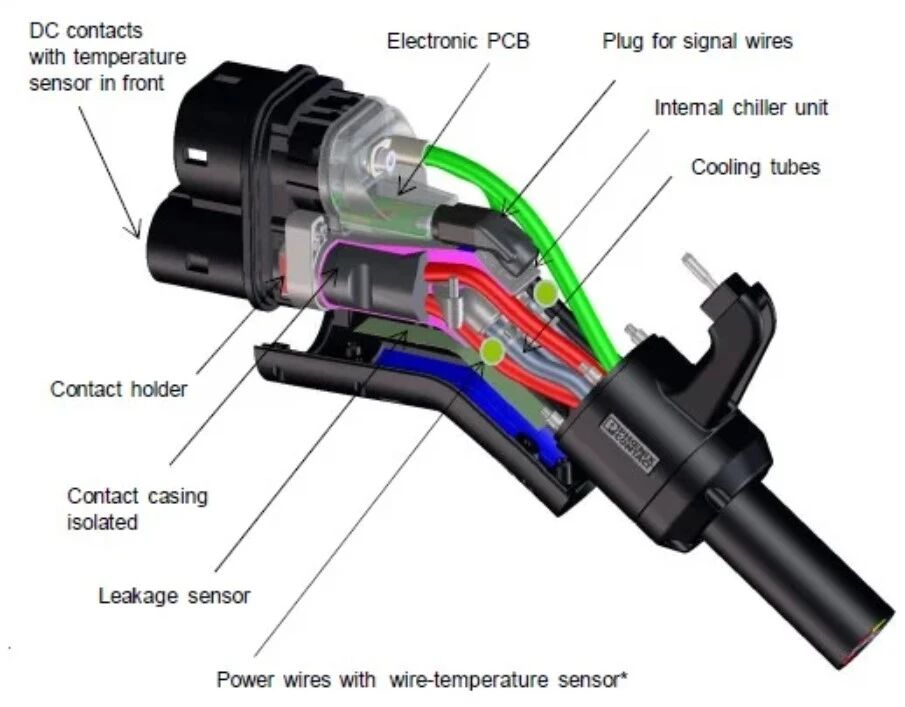

图 1. 液冷式 CCS 型充电接头的剖面图，展示了冷却管道、内部冷却装置、带有温度传感器的直流触点、电源线路以及泄漏传感器。这一图例说明了 MCS 级设计在千安级操作中的主动热管理架构。（图片来源：EV Engineering）
液冷式 CCS 充电接头剖面集成冷却管路、内置温度传感器的直流触点、线缆温度采集单元、泄漏检测装置，整套监测组件全部整合在充电插头内部。该结构是 MCS 千安级工况下主动散热的核心架构。
但液冷方案同步增加了泵体、密封件、快速接头、冷却软管、换热器、各类传感器等零部件，每一处新增部件都成为潜在故障点。冷却液通道布局、循环流量直接决定全域温度分布；若管路排布不合理、流量不足或局部堵塞，即便整体流量参数达标，依旧会出现局部过热。
户外工况还要求整套系统具备防冻、耐腐蚀能力，线缆需耐受反复弯折与长期振动。充电控制器内置压力、流量传感器，可实时识别管路堵塞、冷却液泄漏，在线缆与连接器达到温度阈值前自动降流或切断充电回路。对于 MCS 大电流线缆，整机可靠性完全取决于冷却液回路密封性、铜导体载流能力、传递至连接器的机械应力控制水平。
连接器耐久性能与机械载荷约束
MCS 连接器需承载千安级直流电流，触点接触面积更大、绝缘结构强度更高，整体规格远高于传统组合充电系统（CCS）、北美充电标准（NACS）连接器，自重与体积同步增加。但 CharIN 对 MCS 的设计定位为人工手动插拔，而非机械臂自动对接。
MCS 连接器引脚分区设计：大功率直流触点与通信、识别、保护接地引脚相互独立。
自重更大的连接器、刚性更强的线缆，会在车辆充电接口端产生巨大弯曲力矩，线缆倾斜悬挂、拉扯时该应力会进一步放大。锁止机构、车载插座加固件、外壳安装基座必须承受持续载荷，同时避免触点错位、接触不良。连接器外壳需抗撞击、踩踏、车辆剐蹭，且不能通过增重牺牲操作灵活性。
公交、重卡车队场站连接器每日插拔频次极高，行业标准要求产品完成数千次插拔循环耐久验证。在 MCS 电流工况下，任何磨损带来的接触电阻上升都会催生局部高温，进而加速弹簧触点退火、接触面氧化、接触结构永久形变。
户外场站长期暴露在潮湿、粉尘、油污、高低温交变环境中，会持续侵蚀密封结构、损坏外壳。一旦机械密封完整性失效，即便 1250 伏直流高压工况，也很难稳定维持低接触电阻与充足绝缘间隙。
千安级工况下的接触电阻管控
MCS 超大电流工况对接触电阻的管控精度要求达到微欧姆级稳定，而轻型车快充仅需控制至毫欧级即可满足需求。
举个损耗实例：
100 微欧接触通路，500 安培损耗 22.5 瓦；1500 安培损耗 225 瓦；3000 安培损耗高达 900 瓦。
触点磨损、表面污染、弹簧弹性衰减都会抬升接触电阻，温升随之加剧，形成恶性循环：高温加速氧化、弹簧退火变形，电阻持续波动恶化。
工程上采用多点多瓣式触点结构，将总电流分散至多组并联接触点，降低单点电流密度，避免单一触点失效引发整机故障。触点正向力需平衡两项需求：压力足够大以保证有效接触面积；同时不能过高，防止插拔磨损加剧、插入阻力过大。选用高弹性极限、可控应力水平的弹簧合金材料，可减少高温下塑性形变与蠕变失效。
表面镀层工艺是全生命周期稳定低阻的关键：镀银镀层初始电阻低、导热性能优异，氧化稳定性优于镀铜、镀锡方案；合理控制镀层厚度与孔隙率，可避免基材金属裸露。但长期振动、冷热循环会磨损镀层防护膜，额外增加接触电阻；配套专用导电润滑脂、优化接触面纹理、强化密封防护，能够有效降低磨损速率。
触点近端集成负温度系数热敏电阻或铂电阻温度传感器，一旦触点温度超出设定阈值，会向充电机主控下发信号，自动降流或停机保护。整套电气安全保护体系，依托操作人员可靠完成插头对接才能生效。
操作适配性与长期可靠性设计
MCS 线缆组件需要在大载流能力、人工操作便捷性之间寻找平衡。多层导体、加厚绝缘、内置冷却水管会提升线缆自重与刚性，最小弯曲半径受限；低温环境下高分子护套硬度上升，线缆灵活性进一步下降。即便如此，仍要保证佩戴劳保手套的操作人员轻松插拔，规避装配应力、对接错位问题。
场站可配套高架吊机、伸缩悬臂、线缆支撑底座分担线缆自重，降低操作人员负荷，同时减少线缆端头反复受力疲劳。手柄握持结构、重心分布、锁扣造型均需优化，防止使用过程中扭转、拉伸应力损伤线缆端头与触点接口。
操作层面的约束，直接决定设备长期可靠性。商用车辆每日高频充电，线缆、连接器、冷却系统持续承受冷热循环，会造成导体与接头疲劳、密封胶圈老化、绝缘材料性能衰减。压接端子松动、冷却管路局部堵塞、连接器跌落磕碰，初期不会直接停机，但会抬高回路电阻、产生隐性局部过热，该故障仅在满负荷大电流充电时才会显现。
为全程监测微欧姆级接触稳定性，厂商将温度传感器、冷却系统故障诊断、预测性维护算法集成至整套 MCS 线缆连接器系统。持续在线监测可提前识别接触电阻漂移、冷却效率衰减、触点磨损等隐患，避免大功率充电功能失效。
全文总结
兆瓦级大功率充电使电缆、连接器突破传统直流快充设备的设计边界。千安级电流下，微小的微欧姆电阻都会转化为可观热量，直接威胁设备运行可靠性；配套液冷散热系统又会提升整机复杂度，线缆轻量化难以实现。
连接器耐久寿命、现场人工操作性能、高频次使用工况，都会持续影响电气接触性能。整套设备长期可靠运行，核心取决于三点：稳定可控的低接触电阻、均匀稳定的冷却液流量、全生命周期恒定的触点正向力；同时必须依靠全域温度在线监测系统保驾护航。
