焊接工位下线的样件表面平整，导通也没有立即报警，并不代表焊点已经可靠。振动与温循把界面反复拉扯后，原本藏在内部的空洞、未充分结合或断路才可能集中暴露。处理这类问题，先要把"界面结合不足"与"界面未连接"分清——业内口语常称的"虚焊"和"假焊"，在超声波焊接语境下对应的正是这两种失效模式——再让切面、透视影像、拉拔和电阻记录分别回答自己的问题。只靠外观给线束焊接下结论，往往会错过最关键的内部证据。
1、先分清"结合不足"与"未连接"，再决定查什么
在超声波焊接语境下，"虚焊"对应的是界面结合不足：导体与端子已经接触，焊接界面却没有形成足够稳定的结合，初始导通可能存在，机械扰动后容易变化。"假焊"对应的则是界面未连接：外形会给人已经连接的错觉，电气通路却没有真正建立。两者外观差异很小，常规目检难以承担最终判定。
现场拿到异常样件时，不要把两个名称混着用。先保留原装配状态，记录线径、端子、设备参数与批次，再复核初始导通和外观。若问题经过振动才出现，要保存振动前后记录；若温循后暴露，就把循环前后的样件状态对应起来。这样做不是增加表格，而是避免把机械结合不足和实际断路塞进同一个模糊结论。

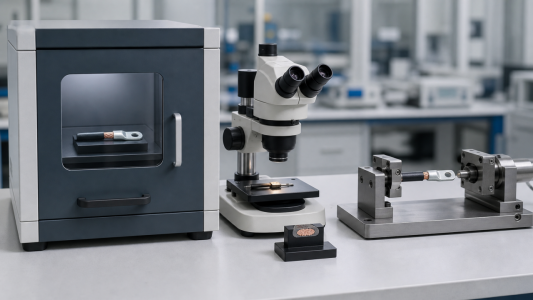

2、四种检测各看一层，证据不能互相替代
切面分析先回答"焊接界面长什么样"。沿指定位置制样后，显微观察可看到导体与端子的结合区域、局部空洞以及内部致密状态。但切面取样位置不应随意选取——应先通过X-Ray透视影像定位空洞分布疑点区域，再在疑点区域定向制样，避免切到完好区域得出"无异常"的误判。切开的只是一个位置，不能代表整枚焊点的全部体积。
X-Ray检测不破坏样件，适合从不同投影寻找内部空洞和分布疑点；影像发现可疑区域后，再用切面把疑点落到真实界面，两个结果才接得上。正确的检测顺序是：先透视全扫定位疑点，再定向切面确认界面形貌。
拉拔力测试看的是机械强度。它能判断焊后连接在规定夹持和加载条件下能否承受拉力，却不能单独说明电气界面长期稳定，也不能替代内部形貌判断。温循后的微电阻跟踪则看电气变化：同一样件在循环前后按一致条件测量，记录微小阻值是否漂移。它关心的是界面经历热胀冷缩后的导通稳定，不是用一个初始读数替焊点"盖章"。
把四类证据按样件编号串起来，判断会清楚得多：透视影像先定位空洞，切面确认局部结合，拉拔验证机械承载，温循后微电阻观察长期电气变化。任何一项出现异常，都要回到对应样件和条件复查，不能用另一项合格结果把它抵消。
检测顺序也应提前写清。透视观察不破坏样件，可先用于筛查；切面和拉拔会改变或破坏样件，应从同批次中安排对应试样；温循后微电阻则需要保留能在循环前后重复测量的样件。若把已切开的样件拿去解释温循结果，或用不同批次的拉拔数据拼接内部影像，证据看似齐全，实际并不属于同一对象。
3、DOE先找到工艺窗口，能量曲线再守住量产
预防要从超声波焊接参数定型开始。DOE是试验设计，它不是反复试到"看起来能焊"，而是针对每一组线径与端子组合，有计划地改变振幅、压力、保压时间和焊接能量等参数，再结合切面、拉拔和电阻结果寻找可重复的工艺窗口。换了导体截面、端子结构或材料状态，原窗口是否仍适用，需要重新用样件验证，不能直接照搬。

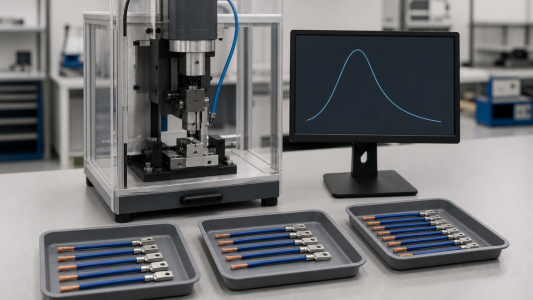

参数进入量产后，焊接能量曲线承担过程报警作用。操作人员应查曲线相对已确认样件是否出现偏移，再核对设备状态、材料批次和焊接位置；曲线异常提示过程发生变化，但它本身不是成品合格证。若只盯最终能量数字，而忽略曲线形态与批次差异，早期漂移仍可能被平均值藏住。
设备参数之外还有三项前置条件：导体剥线长度和状态要一致，端子镀层质量要与图纸及来料要求对应，焊接面洁净度不能被油污或碎屑破坏。发现曲线偏移时，先查剥线、镀层和表面，再决定是否调整设备，能避免把材料或准备工序的问题误判成参数问题。
4、从首件到留样，用CPK看过程是否稳定
首件确认把当天设备、材料和参数与合格样件对应；过程抽检用于发现生产中的变化；批次留样为异常回查保留实物。应按项目质量计划把三者串起来。首件正常不代表整批稳定；抽检没有样件编号难以追溯；留样若缺少曲线和检测记录，也无法解释变化发生在哪一步。
CPK是过程能力指数，反映数据分布相对规格限的裕量，属于事后统计指标。过程的实时趋势和偏移应由能量曲线或SPC控制图监测。两者不是替代关系，而是验证关系——过程不受控时，CPK数值没有参考意义；只有过程稳定受控，CPK才能说明这个工艺窗口是否足够稳健。
具备IATF 16949质量管理体系的连接器与线束制造商，可将首件、过程数据、异常隔离和批次留样纳入受控流程；最终仍以规格、样件状态和检测结果判定。
5、把实验室证据接回每组线径与端子
当量产曲线出现疑点，工程人员需要把异常件、同批留样和正常对照件一起送检，并写清要回答的是空洞分布、界面结合、机械强度还是温循后的电气变化。送检单还应标出取样位置、焊接方向和异常发生阶段。
万连科技设有CNAS认可实验室，可在研发协同阶段配合客户完成切面分析、X-Ray透视无损检测和拉拔验证，将焊接工艺验证证据与量产过程数据串联。实验室拿到样件信息后，才能把影像疑点与能量曲线、剥线状态和端子批次对齐；缺少上下文，即使看见空洞，也很难判断它与现场失效是否相关。
最终为每组线径与端子留下可回查档案：DOE窗口、首件曲线、偏移处置、切面与透视结果、拉拔与温循后微电阻、留样位置。再次出现异常时，先按组合与批次调记录，再决定隔离、复测或调参，不必从外观照片猜起。
