针距越小，省下的是板面；最先被挤掉的，往往是焊接、检查和返修余量。把 2.54mm 换成 1.27mm，再换成 0.5mm，PCB 版图空间确实能够压缩。等到试产阶段，阻焊桥过窄、贴片偏移、端子共面度不足，当初节省下的一点空间，很有可能演变成反复改版、持续返工。
所以连接器间距不能只由结构工程师决定，也不能由采购直接选用常规规格替换。硬件工程师先明确电流、电压与信号需求，结构人员确认占板面积与插合空间，制造端评估焊接与返修可行性，采购最后核实物料完整料号与长期供货能力。
针距只是一项几何尺寸
针距，也称 Pitch 或中心距，指相邻触点中心之间的距离，它仅仅是几何参数。同样 1.27mm 间距，可以对应单排针、双排板对板连接器，搭配完全不同的端子与外壳结构。针距相同≠能够互插，更不代表电流、耐压、高速性能一致。
资料中标注的工作电压和耐压不能混淆。工作电压是设备长期运行承受电压；耐压是在规定电压、波形、时长条件下开展的绝缘测试。电气间隙是导电部件之间空气最短距离，爬电距离是沿绝缘表面的最短路径。依据 IEC 60664-1，需要结合系统电压、过电压等级、污染等级、绝缘材料、使用海拔综合判定，单纯依靠针距无法判断绝缘是否达标。
0.5—0.8mm｜优先确认制造能力
0.5–0.8mm 适用于高密度、低高度板间接口，可以在有限长度内布置更多触点，配合低矮堆叠结构缩小整机体积，但短板十分突出：焊盘精细，阻焊与贴片余量极小，目视检测、探针测试、手工返修难度大幅上升。
选定这一档间距前，需要和制造端确认四项关键条件：推荐焊盘参数能否稳定量产；产线贴装精度满足器件要求；端子共面度管控标准；返修时热风枪、烙铁、工装夹具是否具备操作空间。只要某一项需要依靠工人经验 “勉强操作”，量产不良风险会显著提高。
焊盘能够绘制，不代表制程余量充足。阻焊桥开裂、锡膏印刷偏差、器件偏移、回流焊工艺叠加，极易引发连锡短路、虚焊，并且焊点难以目视识别。返修过程会二次加热 PCB 及周边器件，操作空间不足时报废率进一步上升。定板之前，需要结合候选料号推荐封装与产线实际能力逐项验证。
传输高速信号时，还要考量端子排布、参考地设计、配对高度、过孔布局与走线过渡区域。小针距不等于天然拥有优秀信号完整性。若差分对在接口位置阻抗突变、信号回流路径断裂，再小的间距也无法改善串扰与信号损耗。需要结合目标传输速率、通道规划、PCB 叠层开展仿真或者样板实测。

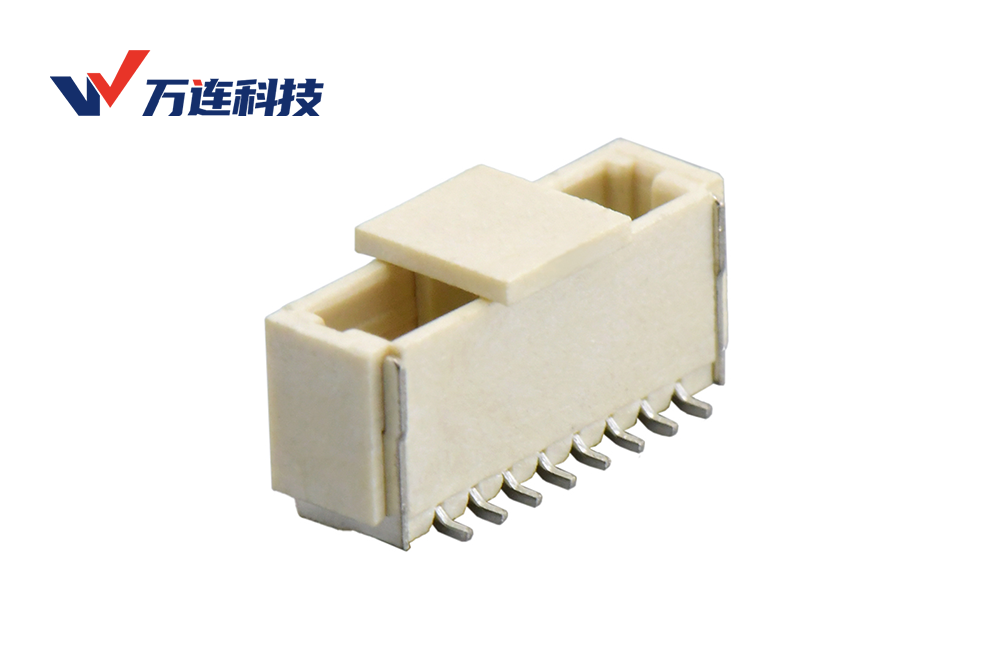

1.0～1.5mm｜均衡型主流间距，不能直接默认通用
1.0mm～1.5mm 是工控设备内部应用最广泛的均衡间距区间。区间内两大主流规格分工清晰：1.25mm 多用于线对板线束连接，1.0mm、1.5mm 更多应用在板对板堆叠场景。多个规格数值接近，但端子壳体互不兼容，无法直接互换。
该区间相比 0.5–0.8mm 微型连接器，在焊盘强度、端子结构、目视检测、返修操作上预留充足余量；对比 2.54mm 大间距产品，又能够有效压缩 PCB 占用面积，常常成为紧凑型设备接口的首选方案。但 “市面常见” 仅代表物料供给充足，不代表天然适配当前项目工况。
同属于 1.0～1.5mm 区间，线束型线对板连接器与高密度板对板器件，在屏蔽结构、端子阻抗、插拔擦拭行程、锁止保持力上存在明显差异。采购比价时需要逐项核对针数、排数、定位结构、配对高度、防呆极性、镀层规格、端接尺寸与包装形式；硬件工程师同步复核 PCB 封装、引脚定义、插拔方向以及器件周边禁布区。任意参数核对缺失，极易出现焊接正常，却无法正常配对装配的问题。
2.54mm 以上｜大间距≠天然支持高电压大电流

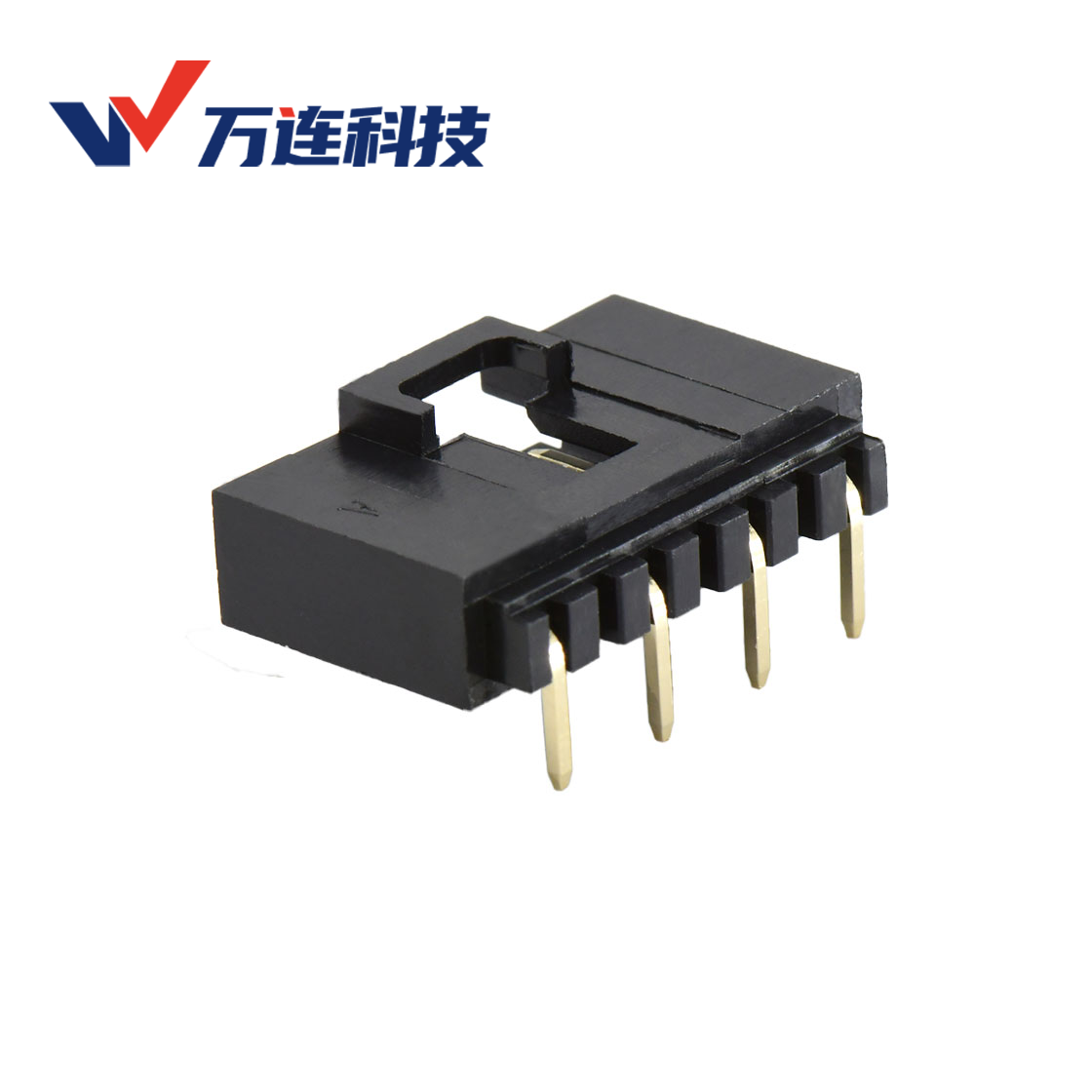

2.54mm 及更大间距，给端子绝缘结构、人工调试操作预留充足空间，多用于线对板连接、电源接口、需要频繁调试的点位。很多人存在误区：间距越大，承载电流、电压越高。
载流能力取决于端子有效截面积、接触电阻、焊接 / 压接品质、配套线径、同步通电针数、环境温度与机箱散热条件。耐压能力需要按照实际工况核算电气间隙、爬电距离、污染等级、材料特性、使用海拔。不能直接根据 5.0mm 这类间距直接推定额定电流、电压。规格书额定参数，仅针对指定料号、配对件、标准测试环境有效。
同一物料，同步通电针数增加，温升特性会发生改变。引脚功能由信号切换为电源，或是机箱散热环境变更后，需要根据新工况重新复核载流与温升，不能沿用原有参数。
针距相同，也不一定能够直接替换
针距仅仅是封装其中一项参数。壳体宽度、排数、定位柱、锁止方向、堆叠高度、插合行程、基准面只要存在一处差异，机壳开孔、周边器件布局就要重新调整。表贴器件还要确认推荐焊盘、吸取平面、包装方向、共面度；通孔连接器核对孔径、公差、焊接操作空间。
规划双供应商方案时，原理图阶段就建立对比清单：引脚定义能否一一对应、封装与禁布区兼容、配对端及防呆结构一致、安装高度、线缆出口位置匹配、产线适配包装形式。如果替换后需要改线束、修改机壳、加装转接板，只能作为应急方案，不能视作同位替代物料。
电流、电压、信号、空间，多维度交叉校验
选型顺序参考：依靠电流与允许温升筛选端子规格；按照绝缘规范预留安全距离；规划差分信号、屏蔽层与参考地布局；最后优化外形尺寸。一旦外形改动影响散热、引脚分配、走线方案，前面电气参数全部需要重新核算。
依托样板提前暴露接口隐患
样板验证不能只简单确认设备能够上电运行。需要核查贴片后器件偏移情况、完全插合状态下周边器件是否受压、测试探针与工装能否接触焊点、多次拆装后焊盘有无损伤。配套线束弯折测试，确认线缆出口不会和机壳发生干涉。问题在样板阶段解决，整改成本远低于试产后修改封装。
只有候选方案锁定具体料号、配对高度、线束出口形式、焊接方式，供应商才具备条件开展打样、图纸确认工作。
