很多设备工程师做线束EMC设计，都有一个典型误区：干扰大就加屏蔽、干扰强就上双层。
但实际落地经常出现两种尴尬结果：
1、过度设计：明明单层铝箔就能稳住的低频干扰，强行上双屏蔽，外径变大、装配变难、成本白白增加；
2、选型失效：运动弯折工况用纯铝箔、高频信号只用编织层，看着有屏蔽，实际设备现场依旧丢信号、误触发、EMC不过审。
线束屏蔽的核心从来不是“层数越多越好”，而是频段匹配、结构适配、端接连续、接地正确。
本文从实战角度，清晰区分铝箔屏蔽、编织屏蔽、双屏蔽的真实适用场景、优缺点和边界，帮设备厂商精准避坑、平衡稳定性与量产成本。
01、先懂核心：屏蔽层到底在解决什么问题？
设备现场的线束干扰，主要分为电场耦合、磁场耦合、共模传导干扰三类。
不同屏蔽结构，对抗的干扰类型完全不一样：
- 铝箔：主打完整包覆，压制高频电场干扰；
- 编织铜网：主打机械耐弯折、低阻抗导流，适配动态工况与低频抗磁需求；
- 双屏蔽：结合两者优势，针对复杂高低频混合干扰。

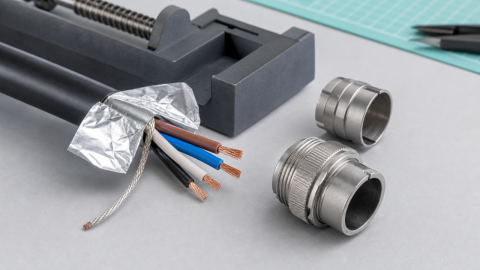

02、铝箔屏蔽：适合静态高频，不适合动态弯折
核心优势：包覆完整、高频屏蔽效果好、外径小、成本低
铝箔依靠连续金属薄膜形成周向全覆盖，缝隙极少，针对高频信号、微弱模拟信号、短距离固定布线的电场干扰压制效果极佳。
非常适合这些场景：
✅ 设备内部固定走线的传感器信号线
✅ 低电平模拟采集线束
✅ 空间狭小、要求线束纤细规整的设备内部布线
✅ 以高频电场干扰为主、无大幅运动的工况
致命短板
铝箔材质脆、不耐反复弯折，完全不适合拖链、运动机构、频繁震动位置。长期往复运动极易出现箔层开裂、脱落，导致屏蔽失效，且失效问题隐蔽，后期排查极难。
同时铝箔必须搭配排流导体合理端接，单点接地规范不到位，看似带屏蔽，实际完全起不到抗干扰作用。
03、编织屏蔽：主打机械可靠性，适配动态工况
核心优势：耐弯折、抗震动、端接接触性好、机械强度高
铜丝编织网状结构韧性强，是三类屏蔽中最适配自动化动态工况的结构。编织层可实现大面积低阻抗接触，适配360°端接工艺，接地导流稳定，非常适合设备长期震动、往复运动场景。
适用场景：
✅ 拖链随行线束、机械手运动线束
✅ 户外、振动大、工况恶劣的设备连接线
✅ 需要频繁拆装、对机械可靠性要求高的接口线束
✅ 低频磁场干扰较强的动力周边信号线
不可忽视的边界
编织网存在天然网孔缝隙，高频段屏蔽完整性不如铝箔。覆盖率再高，也无法做到100%无缝隙，超高精密高速信号单用编织屏蔽，仍存在干扰泄漏风险。
04、双屏蔽（铝箔+编织）：高阶复杂工况的最优解，非万能解
双屏蔽结构 = 内层铝箔高频全覆盖 + 外层编织耐弯折稳接地
它结合了两种结构的所有优势：高频电场屏蔽完整、低频抗磁稳定、机械耐造、接地性能优异。
仅推荐用于这些高要求复杂场景：
✅ 高速数据传输线束、精密检测设备信号线
✅ 长距离布线、强弱电近距离并行的高干扰环境
✅ 设备同时存在高频电场+低频磁场混合干扰
✅ 工况震动大、同时EMC验收标准严苛的设备
选型避坑
双屏蔽会直接增加线束外径、重量、剥皮加工难度与物料成本。普通静态信号线、常规IO传感线完全没必要上双屏蔽。盲目叠加层数，只会增加装配难度、浪费成本，不会带来实际性能提升。
05、90%屏蔽失效的根源：不是线材错，是端接和接地错
实战中，大量“高端屏蔽线干扰失效”，问题都不在线缆本身，而在两端处理：
1、屏蔽层悬空、单端乱接地、两端胡乱接地，引发环流干扰；
2、编织层只抽一根细尾线接地，高频阻抗飙升，屏蔽形同虚设；
3、连接器无金属壳体、无360°夹持，屏蔽路径直接中断；
4、铝箔层未配合排流线，看似全包，实际无法泄放干扰电流。
真正的屏蔽设计逻辑：先保证端接连续、接地合规，再谈屏蔽材质与层数。
万连科技在线束定制量产中，重点落地屏蔽端接标准化工艺：根据信号频段、线束工况、整机接地策略，区分铝箔单点接地、编织层360°端接、双屏蔽分层接地方案，从工艺端杜绝“假屏蔽”问题。
06、实战选型速查表
1、静态、高频、精密小信号 → 优选 铝箔屏蔽
空间小、固定布线、追求纤细规整、以高频电场干扰为主
2、动态、震动、运动拖链 → 优选 编织屏蔽
设备往复运动、长期震动、需要可靠接地导流
3、高精密、长距离、复杂干扰、EMC严苛 → 优选 双屏蔽
高低频混合干扰、高速传输、量产设备稳定性要求极高
线束屏蔽设计，从来不是“越厚越好、越多越好”，而是精准匹配工况的取舍艺术。
选错屏蔽结构，要么预算浪费、装配困难，要么屏蔽失效、设备整改返工。
万连科技可根据设备信号类型、干扰环境、布线方式、运动工况与接地架构，提供屏蔽结构选型、端接工艺定制、图纸固化、批量量产全流程协同服务，帮设备厂商规避EMC风险、优化量产成本。
