一位工程师做过这样的实验：他花高价采购了回波损耗优于 -20dB 的高速连接器，搭配了一根标称 100Ω 的差分线缆，组装成线束组件后上 TDR（时域反射仪）测试，却发现阻抗曲线在连接器-线缆交接处出现了一个明显的「深坑」——局部阻抗跌到了 75Ω。眼图测试结果更不理想：眼高只有规格值的 60%，误码率远超预期。
问题出在哪里？连接器是好的，线缆也是好的，但两者的过渡段出了问题。这就是本文要讨论的核心主题：连接器与线缆之间的阻抗连续性。
一、阻抗反射：为什么「跳变」等于「反射」
要理解阻抗连续性的重要性，首先需要理解一个基本物理现象：当信号遇到阻抗变化时，会发生反射。
想象一根水管，水流平稳前进。如果管径突然变细，水流会在变径处产生湍流和回流——这就是机械波在阻抗不连续处的反射。电信号在传输线中的行为完全类似：当信号从阻抗为 Z₁ 的区域传播到阻抗为 Z₂ 的区域时，一部分信号能量会反射回源端，只有一部分继续向前传输。
反射的大小用反射系数（Γ，Gamma）来量化：
从这个公式可以读出几个关键信息：
- 当 Z₂ = Z₁（阻抗连续）时，Γ = 0，无反射，信号全部通过——这是理想状态。
- 当 Z₂ > Z₁（阻抗升高）时，Γ > 0，正反射，反射波与入射波同相叠加，可能导致信号过冲。
- 当 Z₂ < Z₁（阻抗降低）时，Γ < 0，负反射，反射波与入射波反相叠加，可能导致信号下冲。
二、过渡段的四大阻抗跳变来源
连接器到线缆的过渡段，是指信号从连接器内部端子出发、经过焊点或压接点、进入线缆导体这段物理路径。看似只是短短几毫米到十几毫米的距离，却集中了至少四类阻抗跳变来源。

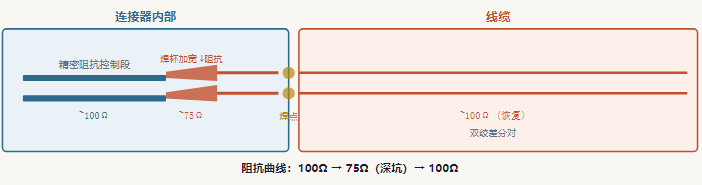

来源一：端子出线端的几何突变
连接器内部的接触件（端子）有精密设计的几何形状——插合段的宽度、厚度、间距都经过仿真优化，以维持目标阻抗。但端子的尾部（出线端）为了方便焊接或压接，通常会加宽成焊杯或压线筒结构。这个加宽意味着导体截面积增大，对地电容增大，局部特性阻抗随之下降。
实测表明，在单端 50Ω 系统中，连接器引脚至第一个参考过孔间的走线段阻抗偏差若超过 ±5Ω，回波损耗在 14GHz 频点处可恶化达 3dB 以上。对于差分系统，焊杯加宽造成的阻抗下降更为显著，因为差分阻抗同时受对地电容和对间耦合电容的双重影响。
来源二：焊点引入的寄生电容
焊接是连接器与线缆之间最常见的端接方式。焊点本身是一团不规则的金属（锡铅或无铅焊锡），它的几何形状难以精确控制，而且焊锡的介电常数与周围绝缘材料不同。从传输线理论角度看，焊点等效于一个不连续的电容性负载。
典型焊点的寄生电容约为 0.3~0.8pF。这个数值看似微小，但在 5Gbps（USB 3.0）速率下，0.5pF 的寄生电容对应的阻抗偏差已经不可忽略。更麻烦的是，如果焊接工艺控制不当——焊锡量过多、焊点高度过高、助焊剂残留——寄生电容会进一步增大。
来源三：差分对间距突变与对内偏斜
差分信号依赖两根信号线的紧密耦合来抵抗共模干扰。在连接器内部，差分对的间距由端子排布决定（如 USB 3.0 连接器的 D+/D- pin 间距）；在线缆中，差分对的间距由双绞节距决定。这两个间距几乎不可能完全一致。
当信号从连接器端子过渡到线缆导体时，差分对间距发生变化，导致差分阻抗跳变。更严重的是，如果两根差分线的过渡路径长度不等（一根走直线、另一根绕了个弯），就会产生对内偏斜（intra-pair skew）。偏斜导致差分信号的两个分量到达接收端的时间不同步，部分差分能量转化为共模噪声，既降低信号质量又加剧 EMI 辐射。
USB 3.0 规范要求差分对等长偏差小于 1ps（约 0.15mm 物理长度差）。在连接器到线缆的过渡段，如果手工焊接或随意走线，这个公差极难保证。
来源四：屏蔽层过渡的不连续
高速差分线缆通常带有屏蔽层（铝箔/编织层），用于抑制 EMI。连接器金属壳体也参与屏蔽。但屏蔽层从线缆到连接器的过渡段——即线缆屏蔽层与连接器壳体的连接处——往往是屏蔽效能最薄弱的环节。
如果屏蔽层通过松散的「辫子线」连接到连接器壳体，这段辫子线在高频下表现为一个感性阻抗，破坏了屏蔽层的等电位连续性。结果是：高频共模噪声在过渡段「泄漏」出去，既影响信号完整性，又导致 EMI 超标。理想的屏蔽过渡应实现 360° 全周接触，但这在实际组装中往往难以做到。

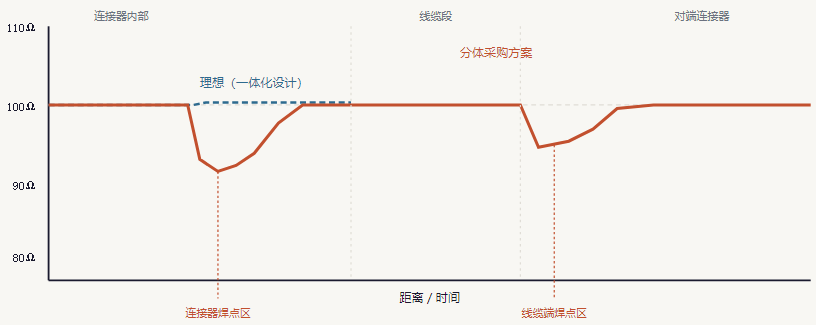

三、TDR 曲线：过渡段的「X 光片」
如何发现过渡段的阻抗问题？TDR（时域反射仪）是最有效的诊断工具。TDR 向被测链路发送一个快沿脉冲，然后测量反射波的幅度和时间延迟。由于反射波返回的时间与阻抗不连续点的距离成正比，TDR 曲线就像一张「X 光片」，能精确定位链路中每一个阻抗跳变的位置和大小。
一条健康的高速链路 TDR 曲线应当是平坦的——在整个链路上阻抗波动控制在 ±5% 以内。如果曲线上出现「尖峰」（阻抗升高）或「深坑」（阻抗下降），就说明该位置存在阻抗不连续。深坑通常意味着寄生电容过大（焊点过大、导体加宽），尖峰则意味着寄生电感过大（导体变窄、回流路径中断）。
四、过渡段阻抗连续性的设计原则
理解了阻抗跳变的来源，接下来的问题是：如何在设计中消除或最小化这些跳变？以下是五条核心设计原则。
原则一：缩短过渡段长度
阻抗跳变的影响与过渡段的物理长度成正比。过渡段越短，寄生参数越小，阻抗偏差越小。设计时应尽量缩短从连接器端子出线端到线缆导体之间的物理距离——减少中间的「裸露导体段」，让信号尽快进入受控阻抗的线缆区域。
在 USB 3.0 布线规范中，焊盘长度建议控制在 1.0~1.2mm 之间，超出部分应切断内层连接以消除 stub 效应。同样的原则适用于连接器-线缆过渡：焊点之后的裸导体越短越好。
原则二：控制焊点几何一致性
焊点的寄生电容取决于焊锡量、焊点形状和助焊剂残留。在量产环境中，手工焊接的焊点一致性极差，每个焊点的寄生电容可能相差 0.2pF 以上。这意味着同一条线束的不同产品，SI 性能可能差异巨大。
解决方案是采用自动化焊接工艺（如选择性波峰焊、激光焊）配合精确的焊锡量控制（如预成型焊片、焊锡膏定量点涂），确保每个焊点的几何形状和锡量高度一致。
原则三：差分对等长与等距控制
差分对在过渡段必须保持等长（控制对内偏斜）和等距（控制差分阻抗）。这要求两根差分线的焊接路径对称——不能一根走直线、另一根绕弯。在物理布局上，差分对的两个焊点应尽可能对称布置在连接器端子的对应 pin 上，线缆导体的出线方向也应保持平行。
原则四：屏蔽层 360° 过渡
屏蔽层从线缆到连接器壳体的过渡应避免使用辫子线（pigtail），而应实现 360° 全周接触。常见做法包括：金属夹环压接、导电胶圈密封、金属后壳夹持等。360° 屏蔽过渡不仅改善 EMI，还能稳定过渡段的回流路径，间接改善差分阻抗的一致性。
原则五：过渡段阻抗补偿
如果焊杯加宽导致的阻抗下降不可避免，可以通过阻抗补偿设计来抵消：在焊杯附近刻意减小导体宽度或增加介质厚度，使局部阻抗「预补偿」升高，从而在焊杯加宽后整体阻抗回落到目标值。这类似于 PCB 设计中的「颈缩」（necking）技术，需要通过仿真精确计算补偿量。
五、一体化线束：系统级解决方案
以上五条设计原则，单独看都不难理解，但要在实际产品中同时实现，需要一个关键前提：连接器和线缆必须由同一个团队协同设计。
这正是问题的根源所在。在传统的「分体采购」模式中，工程师分别从连接器厂商和线缆厂商采购标准品，然后由第三方组装成线束组件。连接器厂商只对连接器内部的阻抗负责，线缆厂商只对线缆的阻抗负责，没有人对过渡段的阻抗连续性负责。
万连科技作为连接器与线束一体化方案提供商，天然具备系统级阻抗协同设计能力。与分体采购模式相比，万连的一体化线束方案在以下维度具有结构性优势：
1. 端子-线缆协同优化。万连在连接器端子设计阶段即考虑出线端与线缆导体的匹配，通过仿真优化焊杯宽度、出线角度和导体搭接长度，从源头消除几何突变。
2. 自动化焊接工艺管控。万连采用自动化焊接设备配合精确焊锡量控制，确保每个焊点的几何形状和寄生电容高度一致，消除手工焊接导致的批次内差异。
3. 差分对等长工艺保障。万连在线束加工工序中引入差分对等长检测工站，对 USB 3.0、RJ45 超六类等线束执行 100% 等长筛选，确保对内偏斜满足协议要求。
4. 屏蔽过渡一体化设计。万连在 M12 一体注塑防水线束、工业 RJ45 屏蔽网线等产品中，采用金属后壳夹持或一体注塑工艺实现屏蔽层 360° 过渡，同时保证防水密封和屏蔽连续性。
5. TDR 全检与数据追溯。万连可对线束组件执行 TDR 全检，记录每条线束的阻抗曲线，确保过渡段阻抗偏差在 ±5% 以内，测试数据可追溯。
