端子镀层选型不存在 “越贵性能越好” 的标准答案。小信号低电平回路重点保障接触界面长期稳定性；大电流连接需要兼顾导电能力、温升与散热；振动工况则必须应对微动磨损带来的接触劣化。相同镀层，搭配不同基材、镍底层、镀层厚度、接触力与使用环境，实际工作表现会差异巨大。工程师在选型镀金、镀锡、镀银端子时，应当先明确接触工况需求，再评估成本，而不是直接以镀层材质做取舍。

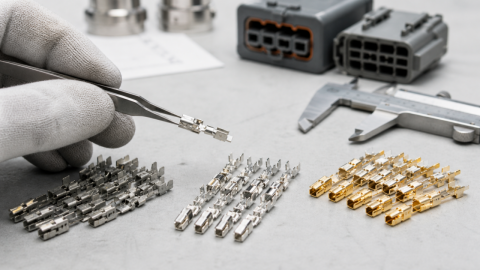

三种镀层先比接触特性，再比材料导电率
- 镀金的优势是表面稳定，不是体电导率最高
金不容易形成影响接触的氧化膜，适合低电平、小信号和需要重复插合的接触界面。它的工程价值在于接触表面较稳定，并非 “导电率最好”。按金属本体导电性能比较，银高于金；连接器表现还受基材、镍底层、镀金区域、孔隙、磨损、接触力和污染共同影响。
镀金也不是一个完整规格。软金、硬金或其他金合金体系承担的任务不同，选择性镀覆与全镀的成本也不同。若金层出现孔隙，腐蚀介质可透过孔隙侵蚀镍底层与端子基材；插拔次数超出设计阈值后镀金表层被磨穿，接触特性会发生显著劣变。仅仅标注 “镀金”，并不能直接等同于低接触电阻、长插拔寿命，也不代表天然满足高频应用条件，还需要结合镀层厚度、镍底、接触几何综合判断。
- 镀锡重在成本与可制造性，但要控制氧化和微动
锡的材料与加工成本通常较低，应用范围也广。锡表面会形成氧化膜，接触设计需要依靠足够的接触力和擦拭作用破开或移开表面膜层。振动导致两接触面发生很小的相对位移时，磨屑和氧化物可能在界面累积，形成微动腐蚀，接触电阻随之漂移。
市面上常有 “镀锡必然产生锡须” 的认知，这并非所有镀锡端子的固有问题。锡须的生长受镀层体系、镀层残余应力、底层预处理、锡合金配比、储存与工作环境、存放时长多重因素影响，需要结合具体工艺文件评估风险。微动腐蚀发生在公母配对接触界面，锡须属于镀层自身析出现象，二者失效机理完全不同，故障分析时不可混为一谈。
- 镀银适合部分高载流界面，也要看硫化环境
银本体导电、导热性能优异，常被用作大电流端子接触镀层。但在含硫的工业环境下，银层易生成硫化银出现发黑现象；外观发黑不等于直接功能失效，但硫化膜厚度、接触力大小、实际接触区域，会直接改变电气接触表现。端子能否承载大电流，不能只依靠镀银镀层，必须同步校核接触面积、温升限值、基材导电能力、压接端接质量、散热条件与过载工况。
成本没有固定阶梯，厚度也没有万能推荐值
行业流传 “镀锡＜镀银＜镀金＜镀钯镍” 的价格排序，这只适合部分特定配置，不能当作通用定价公式。镀层成本受贵金属市场行情、电镀面积、镀层厚度、底层处理、选择性电镀工艺、端子结构、生产良率、订单批量、检测要求共同影响。钯‑镍大多搭配薄金复合镀层使用，用来解决特定耐磨、防腐蚀需求，不适合简单归入单一价格层级做对比。
资料中常见的镀锡 0.5-1μm、镀金 0.75μm，厚度必须绑定具体端子图纸、接触区域、底层体系、插拔要求和适用规范。相同厚度放在不同底材和接触几何上，不会自动得到相同寿命；厚度过薄可能增加孔隙或磨穿风险，盲目加厚也可能增加成本，却未必处理接触力、污染或配对不兼容的问题。
采购比较时可先锁定四项：端子基材与热处理状态、底层和表层组合、关键接触区最小厚度及测量位置、配对件与预期插拔环境。工程人员再补充电流、信号电平、振动、温湿度、含硫污染和维护频次。条件相同后，报价差异才有解释基础。
镀层厚度测量，采样点必须落在实际承受接触、磨损的功能接触区。只看批次平均厚度，会忽略接触区局部镀层偏薄风险；仅检测电镀尾料试样，也无法代表成品端子真实接触部位。采购规格书应当明确镀层的测量方法、测量位置、抽样方案以及合格判定标准，方便工程端和端子结构做对应。如果采用选择性电镀，还需要分别确认接触区、压接区、冲切断面的镀层处理范围。
配对件也不能遗漏。一个接触界面由两侧表面共同形成，不同镀层的硬度、氧化膜和磨损方式不同，任意替换其中一侧可能改变原来的接触体系。项目若要换料，应同时核对公母端镀层、接触力、插拔行程和环境，而不是只更新一个端子的物料名称。
万连可结合工况输入，协助客户完成端子镀层方案选型、样件打样，同步核对图纸与制造工艺文件。
失效对比要找到界面，不能只归因于镀层名称
镀锡端子在振动环境中出现接触不良时，先查配对材料、接触力、位移幅度、磨痕和氧化物，再判断是否属于微动腐蚀。只把故障归为 “锡不耐振” 会漏掉锁紧、端子弹力、线束尾部受力和装配偏差。工程整改也不能只把锡换成金，而应先消除不必要的相对位移。
镀金端子出现电阻变化时，应观察磨损区和孔隙腐蚀路径，核对金层、镍底层、基材及实际插拔次数。厚度不足可能是风险之一，但 “越厚越可靠” 仍不成立。若接触几何、表面清洁或配对体系不合适，单纯增加金用量只会抬高成本。
银层发黑则要结合含硫环境和接触区域判断。外观检查可以提示表面变化，电气判定还需按照项目条件测量接触电阻、温升或信号表现。三种镀层的比较尺度应回到同一套样件、配对状态和工况，不能把不同报告里的单点数字拼成优劣排名。
实际选型可以遵循清晰工程逻辑：低电平、频繁插拔场景优先考量接触表面稳定性与耐磨性能；大电流应用先评估接触结构、温升与散热条件，再评估镀银方案可行性；成本优先的普通连接可选用镀锡体系，但必须管控微动腐蚀与氧化风险。最终需要将镀层体系、关键区镀层厚度、公母配对镀层、验证条件全部固化到受控图纸。
