线对板连接器选型最容易踩坑的方式，是先确定一个间距，直接挑选外观接近、价格合适的物料。样机阶段或许能够正常插合，但到 PCB 布局、线束压接生产或是整机温升测试环节，各类问题就会集中暴露：端子无法适配线材线径，卧式出线结构和外壳发生干涉，多路同时通电后连接器温升超标，设备维护时手根本触碰不到解锁锁扣。
高效选型不是跳过参数核对，而是遵循一套固定流程，逐步排除不满足条件的方案：先确认装配空间与回路数量，再校验电流与适配线径，接着确认生产安装工艺，最后结合整机实际工况剔除余量不足的型号。
第一步定间距，但不要仅凭间距判定载流能力

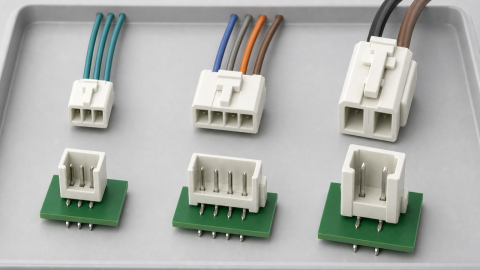

万连线对板连接器覆盖 1.0mm‑3.96mm 主流间距区间。小间距产品能够提升 PCB 板面利用率；大间距一般可以搭载更大规格端子，适配更粗线材。但间距仅仅是几何指标，不能用来推算连接器实际载流能力。
1、优先确认四项空间约束
先梳理 PCB 可用长宽尺寸、板上允许装配高度、插合动作需要的行程，以及线缆弯折之后占用的空间。立式针座节省 PCB 横向板边空间，线束从上方接入；卧式针座可以压低整机总高度，但需要在板边或者壳体内部预留水平插合空间。如果只核算连接器本体外壳尺寸，忽略线束最小转弯半径，装机之后依然会出现结构干涉。
2、确定回路数量与适配线径
回路总数直接决定连接器整体宽度，多路同时通电还会带来热叠加效应。选用线材线径，必须落在端子压接适配区间内，线材绝缘外径也要和胶壳出线位置匹配。1.0mm 间距多用于小信号、低电流回路；3.96mm 更适合大电流节点，以上仅为常规应用参考，不能直接替代具体料号规格书。
相同间距，内部结构也会存在较大差异单双排排布、锁扣结构、防错极化键、焊脚形式、针位编号都会影响物料替换。采购端不能简单以 “同为 2.0mm 间距” 判定两款产品可以互配；必须同步核对配对胶壳、尺寸图纸、针位定义以及 PCB 板端封装。
第二步核对额定电流，不要套用固定降额比例
规格书上标注 1A、2A、3A、7A，可以作为系列筛选参考，不能直接套用到同间距全部产品上。以万连产品为例：A1002 系列标称 1A；A2001 系列标称 2A；A2501 系列标称 3A；A3962 系列最高标称 7A。实际项目，依旧要以选定料号的规格参数为准。
1、结合测试条件解读额定电流
额定电流受端子材质、接触电阻、适配线径、通电回路数、环境温度、PCB 铜箔、压接焊接质量、散热条件共同影响。规格书单回路开放环境测试数据，不能直接照搬至多针满载、密闭机箱的工况。针数越多，相邻端子热量互相叠加，实际可用电流会下降。
2、70%‑80% 不可作为通用强制降额标准
很多工程师习惯统一按照额定电流 70%‑80% 降额使用，这套经验看似保守，实际要么造成过度设计，要么依旧存在风险。70%‑80% 仅适合作为初步筛选参考值；需要结合厂商降额曲线、同步通电针数占比、线束与 PCB 散热条件、项目规定温升阈值确定工作电流。环境温度升高、线材变细、散热变差，都会压缩连接器电流使用边界。
样件测试需要完整留存工况条件
做温升验证，不能仅记录测试 “通过 / 不通过”。档案至少保存连接器料号、端子镀层、线规、压接状态、通电回路数量、测温点位、环境温度、稳定后的温升数据。后续更换线材、增加针数、调整 PCB 铜箔时，才能判断历史测试结果是否继续有效。万连科技为产品研发制造方，手册数据来自内部实验室测试，不等同第三方独立检测报告。
第三步选定安装方式，SMT 与 DIP 不能以电流划分
SMT 贴片可以和板上其他元器件同步回流焊，适配紧凑布局；DIP 通孔焊接依靠通孔焊点固定，在部分受力场景、特定工艺条件下更占优势。但行业误区 “SMT 只能做小电流，DIP 就对应大电流” 并不成立。安装方式选择要看焊脚结构、PCB 板厚、机械受力、产线设备条件以及后期返修需求。
1、SMT 重点关注回流工艺与端子共面度

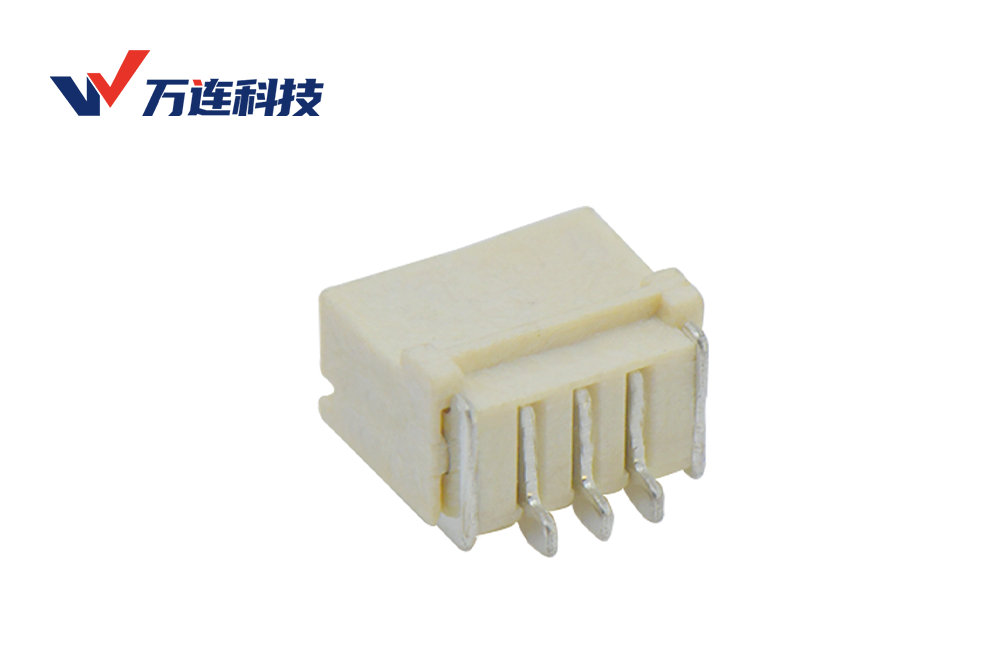

贴片针座要匹配 PCB 焊盘、锡膏厚度、端子共面度以及整机回流焊温度曲线。线束插拔力偏大的场景，优先选用带固定片的结构，避免焊点单独承受插拔外力。
2、DIP 重点确认孔径、焊接面与受力路径
通孔焊接选型，核对 PCB 成品孔径、焊脚尺寸，适配波峰焊或者选择性焊接工艺。通孔结构能提供更可靠的机械固定路径，但不代表载流能力自动提升。立式、卧式选型，依据机壳高度、板边开孔、出线方向、现场维护操作来定。
第四步结合整机场景调整参数优先级
同一款连接器，放在不同设备当中，各项指标的取舍重点完全不一样。工况场景不是文末简单罗列应用行业，而是直接决定选型的筛选逻辑。
1、消费电子：优先小型化与装配效率
空间尺寸、物料成本、自动化装配效率通常放在首位，但依旧要保证端子适配线径、插合保持力、维修方式匹配产品全生命周期。一味追求体积最小，不一定带来整体成本优势；过细的端子会提升线束加工、产品返修难度，这部分成本也要纳入评估。
2、工业控制：重点关注抗振、维护性与接触可靠性
存在运动部件、持续振动、粉尘环境，或是需要频繁检修的设备，需要提高锁扣可靠性、端子保持力、线缆应力释放、现场可操作度的权重。连接器插拔耐久次数，要以配对件实际工况下的测试数据为准，不能仅凭系列名称主观判断。
设备内部静态线束，和机器人、机构上往复运动线束，不能套用同一套选型逻辑。静态线束重点规避装配拉扯、长期微动磨损；运动线束额外核查线缆最小弯曲半径、运动行程、尾部应力集中问题。即便锁扣可靠，线缆出口位置反复弯折，故障依旧会出在线材导体或是压接过渡区域。
3、电源传输场景：载流、温升、绝缘同步评估
电源回路选型，除额定电流之外，必须确认额定电压、爬电距离、电气间隙、适配线径、PCB 铜箔厚度以及端接温升。万连可围绕连接器、端子、线材、板端封装协同输出候选方案与配套资料，方便硬件工程师和技术采购基于统一工况横向对比。
一份完整可落地的选型结论，应当写清具体料号、配对件、针数、适配线径、实际工作电流、工作环境温度、安装方向、焊接工艺。把全部使用边界明确，打样、采购、量产阶段，才不会出现各方理解不一致。
如果筛选后依旧剩下 2‑3 个候选型号，不必比拼参数纸面指标。把 PCB 占用面积、线束加工难度、整机装配动作、散热条件、维护操作空间逐项对比，先筛掉不满足硬性指标的方案，再综合评估成本与供应链交付能力。遵循这套逻辑，可以减少反复改板，把线对板连接器选型，从简单搜型号，转变为完整的工程权衡过程。
