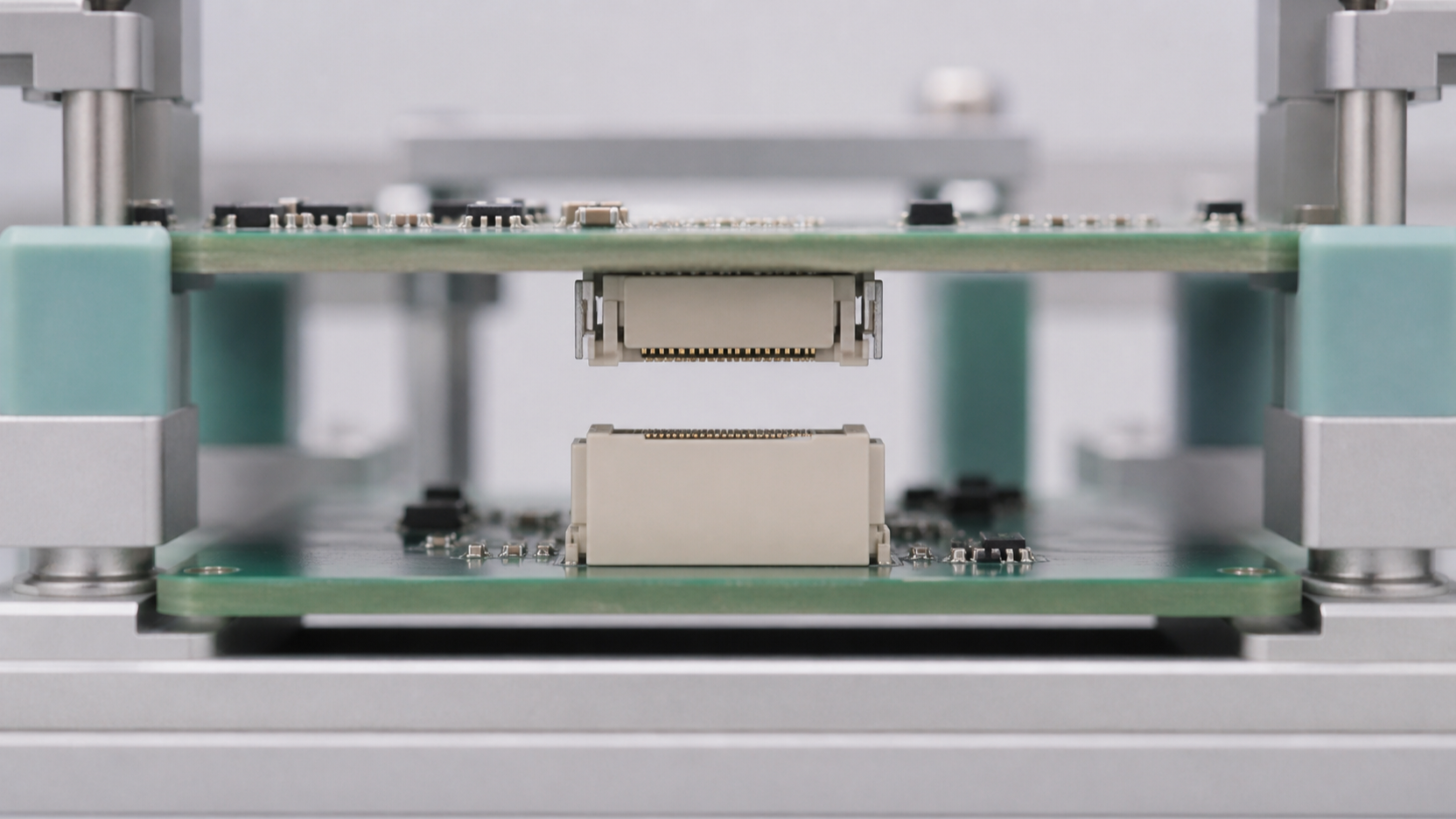

一块主板和一块子板，只装一组板对板连接器时，手工对准往往很顺。把第二组连接器装上，同一套板件却开始发紧：一端已经进入，另一端顶在导向口；稍微斜着能插，锁上螺钉又出现板弯；换一批PCB，现象还会变化。
排查时应优先确认，两组刚性配对是否把原本分散的加工误差同时锁住。第一组连接器建立了位置基准，第二组连接器、固定孔、支撑柱和外壳定位又各自带着偏差。所有约束都要求精准重合时，板对板装配偏差就从尺寸表上的小数变成现场插不上的阻力。
一、一组能插、两组发紧，先看约束是否过多

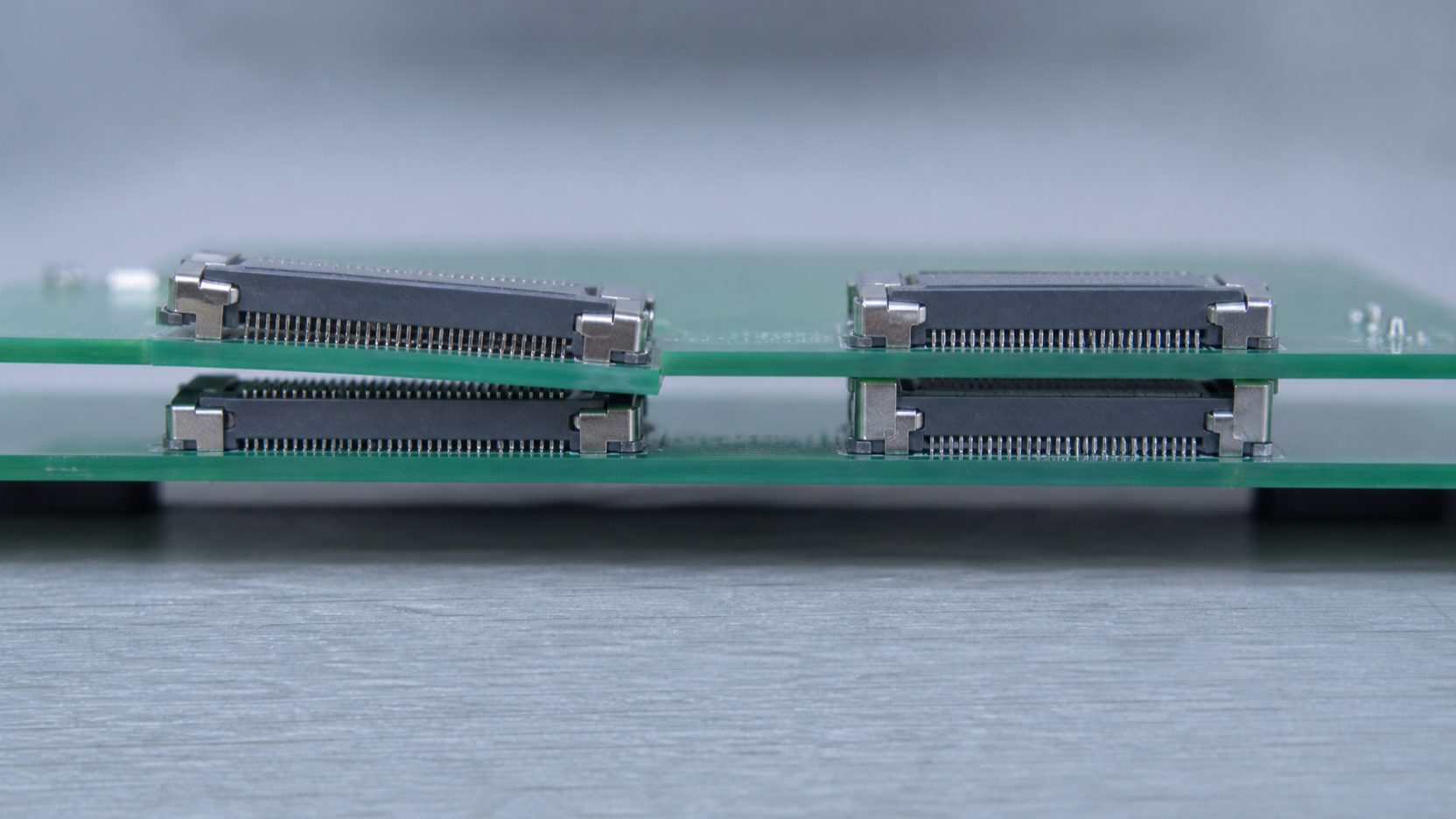

第二组连接器会暴露累计偏差
单个连接器插合时，两块板仍有少量平移和转动自由度，操作者可以用手感寻找入口。两个连接器相距越远，二者中心距的微小差异越容易在端部放大。第一端进入后，板件可调整的空间骤然减少，另一端的偏差只能靠壳体、触点、焊点或PCB变形来消化。
装配表现可以提供线索。始终是同一端顶住，可能与连接器位置或结构基准有关；旋转子板后问题跟着连接器走，贴装或焊接位置值得关注；不锁螺钉能插、锁紧后变紧，则支撑柱和螺钉孔正在改变板间关系。这里的重点不是先给某个零件定责，而是找出哪个约束在插合前后接管了定位。
二、公差从哪里叠加起来
- 贴装、板件与结构件都有自己的基准
连接器在PCB上的实际位置，会受到焊盘加工、贴片机定位、元件本体尺寸、回流后的偏移和焊点状态影响。两块PCB本身还有外形、钻孔、板厚与翘曲误差。再往外看，支撑柱、螺钉孔、塑胶壳体定位柱、导轨和金属机架又建立了新的坐标基准。
这些误差会分成X、Y、Z三个平移方向以及板件转角。X、Y偏差常表现为导向口错位，Z向偏差会改变板间距，转角则让两个相距较远的接口呈现相反方向的错位。连接器中心距越大，轻微角度变化在端部形成的位移越明显。
把这些来源按装配基准串起来，就是多接口系统里的连接器公差链。
- 装配顺序会改变谁先承担偏差
公差链还与装配顺序有关。先插连接器再锁螺钉，板件可能以连接器为临时基准；先把PCB压到支撑柱上再插合，壳体和螺钉座会先限制位置。同样一套零件，顺序不同，承受偏差的部件也不同。
三、浮动结构怎样处理静态装配偏差
- 内部可调关系释放横向错位
浮动板对板连接器通过内部可调关系协调有限横向错位，整机安装仍保持明确的固定与定位。公母座开始配合时，活动部分可以随相对位置做有限调整，使横向错位不再完全刚性地从触点接触区传到焊接固定区。多组连接器同时插合时，一部分静态公差由连接器内部协调，焊点和PCB承受的强制侧向力随之降低。
这类结构的价值与多板系统尤其相关。控制器、雷达模组或紧凑计算单元中，主板与子板可能同时通过两组接口连接，周围又有壳体和散热结构。浮动设计可为SMT、PCB和结构件的综合偏差留出调整空间，有利于减轻装配顶碰和持续侧向受力。
四、导向范围、插合后浮动和动态位移不是一个概念
- 三个阶段对应三种结构状态
导向范围描述公母座刚接触时，导向斜面或壳体结构能接住多大的初始错位；插合过程中的可调关系，描述连接器如何从初始位置走到正常配合位置；插合后的浮动能力，则关注完成配对后内部是否仍保留位移余量。三个阶段的定义和数值都要依产品结构而定。
设备运行中的反复振动、冲击和热胀冷缩属于动态工况。它们会影响触点微动、焊点疲劳、固定结构和长期接触状态，不能用“能吸收一次装配偏差”直接替代。浮动结构与抗振设计可以同时出现在一个项目中，但二者解决的不是同一道题。
五、浮动结构不能替代哪些设计条件
- 固定、合高和插合方向仍由整机控制
连接器仍需要稳定的PCB固定、合适的板间距和明确的插合方向。若支撑柱高度把公母座持续拉开，浮动无法补偿Z向配对不足；若两个连接器中心距偏差超出产品允许范围，活动结构也不会无限移动；若装配动作带有明显倾斜或扭转，导向区仍可能先受力。
焊盘设计、贴装精度和回流工艺同样保留原有作用。浮动端通常通过自身结构允许配合区移动，但焊接固定区依然要可靠落在PCB上。把连接器完全当作机械定位件，或让它承担板件重量，都会改变它原本的受力边界。
六、万连0.8mm浮动系列怎样进入方案
- 公开条件先落到指定公母配对
万连0.8mm浮动板对板系列，由H6.8公座与H8.45母座组成11.75mm配对合高，Pin数覆盖40、60和80Pin，并提供8G产品版本。它适合进入多连接器同时插合、主板与子板公差叠加较明显的方案比较。
万连可从连接器位置、中心距、板间支撑与Pin分配出发，协同整理候选配置。浮动系列可为静态装配偏差提供结构缓冲；固定、定位和工况验证仍不可省略。
两个连接器同时插不上，表面是一个装配动作，背后却是一组互相竞争的定位基准。把公差来源拆开，再判断哪些由结构件控制、哪些可由浮动连接器协调，解决方向会比反复加力插合清楚得多。
