板对板连接器标8G、16G,整机链路就能跑到吗?

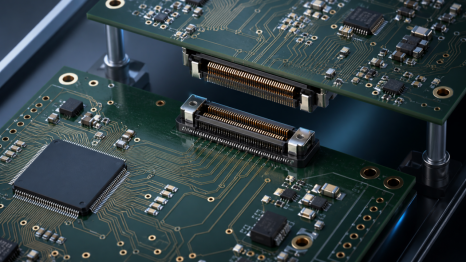

高速板卡选型高速板对板连接器时,8G、16G 是最抓人眼球的规格标签。采购会拿这个指标横向对比不同物料,硬件工程师更关心器件能不能跑通自己的实际链路。两种视角都合理,但连接器本身的高速版本,不等于整机就能跑出来对应速率,中间还要经过公母配对、引脚排布、PCB 走线、过孔处理、参考平面、板材损耗等一整条链路。



也就是说,连接器标注 8G 或者 16G,仅代表该系列存在对应高速规格,并不能直接判定整机上某套协议可以稳定工作。整条链路的性能由全部互联环节共同决定,连接器只是其中一段;且这个速率指标,是建立在指定公母配对、特定测试条件下得出的。



看待 8G、16G 板对板连接器,做信号完整性评估不要只看速率标签,重点要看器件条件和实际整机通道是否匹配。



一、8G、16G 是产品版本,不是整机通行证



速率版本只能用来做器件初筛。



同一个连接器系列,会分出不同高速版本、引脚数量、配对合高。速率标签可以帮工程师快速缩小选型范围,但它不会自动匹配接口协议、通道长度、PCB 叠层以及接收端裕量。就算公母座本身满足该速率等级,如果焊盘位置阻抗突变、过孔残桩过长、参考平面断开,依然会吃掉大量链路裕量。



反过来,单纯选用更高等级的器件,也无法直接提升系统性能。如果链路瓶颈出在 PCB 板材、过孔或者芯片封装,即便换成 16G 版本连接器,板端设计不做调整,原有问题依旧存在。更务实的思路是:连接器速率版本只是选型的第一道筛选条件,整机实际性能,必须结合完整通道条件再做确认。





二、判断高速连接,先读懂四类信号完整性指标



插入损耗与回波损耗:看信号能量与反射情况



插入损耗表征信号经过互联结构之后的能量损失。频率越高,导体损耗、介质损耗以及结构不连续带来的负面影响会越突出。它不是简单的 “通或不通”,而是链路预算中一条随频率变化的曲线。



回波损耗用来衡量阻抗不连续带来的反射问题。连接器接触端子、焊盘、过孔、差分对间距变化,都会造成局部阻抗偏移。反射信号传回发送端,或是干扰后续码元,都会压缩接收端的眼图裕量。



串扰、阻抗与回流路径:评估通道之间的相互影响



串扰来源于相邻通道之间的电磁耦合。引脚总数不变的前提下,信号脚和地脚排布方式不同,串扰水平差异会很大。多组高速差分对紧密排布,和差分对之间穿插回流地针,得到的是完全不一样的电气环境。



阻抗和回流路径,把前面几项指标关联在一起。高速信号的返回电流,会沿着紧邻信号的参考层流动。如果连接器区域遇到地平面开槽、地针数量不足、板端参考层突变,信号通路虽然导通,但回流路径被迫绕行。厂商规格书里的曲线和指标,使用时也要核对对应的频率、配对组合、测试夹具与参考板条件,不能直接拿来套用。



三、整机链路的结果由哪些部分共同决定



公母配对与 Pin 分配,决定连接器段的表现



第一,是连接器本身。实际使用料号、引脚数量、配对合高、端子排布、是否带屏蔽,都会改变这一段的电气表现。不能因为同属一个产品系列,就默认不同公母随意搭配都可以获得同等高速性能。



第二,引脚分配方案。高速差分对之间如何布置地针,电源、低速信号放在哪个区域,空置引脚如何处理,直接影响通道耦合程度和回流连续性。引脚数量多,仅代表可用触点更多,不等于所有引脚都能当做高速信号通道使用。



第三,PCB 连接器区域。差分对从表层或者内层引到焊盘,会经历线宽变换、过孔、反焊盘、参考层切换。过孔长度、残桩、回流过孔布置、焊盘扇出,共同构成复杂的三维结构。主板与子板叠层不一样,两边都要单独做处理。



PCB 连接区与其余通道共同分摊链路裕量



第四,链路其余部分,包含板材损耗、走线长度、芯片封装、端接方案以及接收端能力。连接器本身性能再好,只能保留更多裕量,无法弥补其他环节已经损失掉的信号质量。



四、万连 8G、16G 产品



0.5mm 与 0.8mm 系列的版本范围不同



万连 0.5mm COMe 系列具备 8G、16G 高速版本;H3.25 母座搭配 H4.45 公座得到 5mm 合高,搭配 H7.45 公座得到 8mm 合高,引脚覆盖 40、80、120、160、220Pin。 0.8mm 浮动系列仅提供 8G 版本,H6.8 公座配 H8.45 母座,配对合高 11.75mm,引脚规格 40、60、80Pin。





产品版本不等于协议兼容结论



以上参数可以完成系列、合高、引脚、速率版本的初步筛选。这不代表天然兼容某一类高速协议,也不能直接替代特定配置下的插入损耗、回波损耗、串扰实测数据。能否跑通目标协议,需要结合实际速率、编码方式、链路预算以及板级设计条件综合判断。



五、从产品版本走到整机结果,需要一套对应证据



有参考价值的技术资料,必须绑定具体公母料号与配对高度,同时给出对应条件下的高速性能数据。拿到连接器仿真模型或者参考参数后,PCB 工程师结合推荐焊盘、过孔方案、实际叠层做通道仿真,再对照芯片厂商给出的链路预算做评估。 打样阶段,还要基于真实板件、实际引脚分配、实际走线长度,去测试眼图、误码率,验证系统稳定性。



这套工作方式,采购也不需要精通复杂信号理论。采购只需要明确完整公母配对、引脚数、合高、高速版本;硬件、PCB 工程师负责定义通道条件,完成仿真与验证。



如果您有板对板连接器选型适配、样品打样、小批量试产、大批量采购、报价咨询等需求,可直接联系万连科技,获取一对一专业对接服务。
