板对板连接器虚焊不一定表现为整排开路，也可能出现个别 Pin 时通时断、按压后恢复、两端焊点高度不同，或公母座插合时本体轻微倾斜。问题可能来自连接器端子，也可能发生在印刷、贴装、PCB 支撑或连接器回流焊阶段。
排查时如果只把 “连接器共面度合格” 当作判定终点，往往会忽略焊膏量和板翘带来的影响。连接器端子、焊盘和焊膏需要在同一焊接面上充分接触，任意一项高度差超出工艺窗口，就会产生外观看着正常，但受力后容易失效的隐患焊点。
1、常见故障表现不只是完全开路
个别触点不通时，先记录板号、连接器位置、Pin 位以及故障发生条件。按压、弯板或者重新插合之后功能恢复，代表接触状态受机械应力影响，但仅凭这个现象，还无法锁定根因。焊点微裂、少锡、端子没有落到位、PCB 变形、配对装配受力，都会出现相似现象。
连接器本体倾斜、两侧焊脚高度不一致、固定片吃锡不均匀，可用来缩小检查范围。就算没有明显外观异常，也要做好通电、受力前后的电气对比记录。排查第一步是整理可复现的故障现象，不要过早给物料或者贴装工序下定论。
2、定位柱和固定片各自的作用
定位柱用于连接器和 PCB 孔位对位，降低贴装时偏移、旋转的风险。固定片起到结构加固作用，部分设计中会同步焊接到 PCB 焊盘。二者可以改善贴装与装配可靠性，但不能替代每一路信号端子本身的焊点。
定位柱顺利入孔，不等于所有信号端子都落在焊盘中心。孔位公差、焊盘偏移、连接器本体公差、贴装坐标偏差叠加，依旧会产生位置偏移。固定片焊接牢固，信号端子依然可能少锡；反过来信号端子焊点外观完好，固定片焊接不足，插拔应力就会全部转嫁到细小的信号焊点上。
市面上很多双排 SMT 板对板连接器都会配置定位柱与固定片。做封装设计、炉前检查时可以参考该部分结构，但焊点好坏，由连接器本身、PCB 设计、整条 SMT 工艺共同决定。
3、共面度合格，依旧会发生虚焊
共面度用来衡量多个端子底端是否处于同一平面，它只是焊接的其中一项前提条件。即便端子共面度在规格范围内，如果钢网开口不合理、焊膏印刷偏移、局部锡量不足、贴装高度设置错误，部分端子依旧接触不到足够焊膏。
（1）先核查印刷工序
钢网厚度、开口形态决定焊膏基础体积，焊盘尺寸、阻焊开窗、刮刀状态，进一步影响焊膏转移效果。板对板连接器焊盘细密，钢网开口堵塞、脱模不良，很容易出现局部连续少锡。炉前印刷检测，可以提前识别这类问题，不用等到回流焊接完成才发现缺陷。
公开文献里面的钢网参数、共面度实验结论，仅对应其实验样品与工艺条件，只适合用来理解原理，不能直接照搬作为量产判定阈值。量产工艺参数，需要结合器件规格、PCB 设计，通过实际工艺验证确定。
（2）再确认贴装是否将端子压入焊膏
贴装高度设置过高，端子无法充分接触焊膏；贴装压力过大，又会挤压焊膏造成锡量不足。吸嘴偏心、取料姿态歪斜，还会出现连接器一端先下压的现象。首件务必留存贴装坐标、取料状态、炉前照片，比回流完成之后再倒推问题更容易定位。
4、PCB 板翘会放大高度差

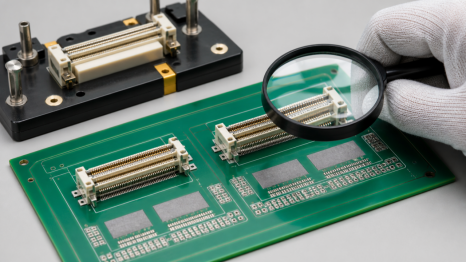

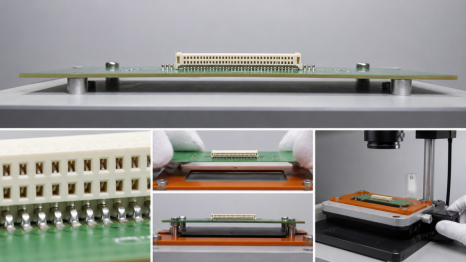

连接器本体平整，不代表回流焊接全过程中 PCB 板面保持平整。板厚、铜箔分布、拼板方案、周边器件重量、炉内温差，都会带来 PCB 局部翘曲。长尺寸双排连接器覆盖范围大，PCB 两端翘曲差值会直接改变端子和焊膏的接触状态。
部分板翘在冷却之后会回弹复原，回流冷却后的静态测量，看不到高温回流阶段真实形变。排查时可以对比裸板、炉前、炉后不同状态的板面平整度，结合连接器在拼板中的摆放方向、周边重器件、炉内支撑条件综合分析。如果故障总是集中在某一端或者炉内特定方向，要优先怀疑工艺层面的分布性问题，而不是随机单点失效。
5、从贴装到回流完整排查思路
吸取环节：检查料带状态、吸嘴对位、连接器本体有无磕碰损伤； 贴装环节：核对贴装坐标、旋转角度、定位柱入孔状态，确认炉前端子与焊膏接触；首件记录偏移方向、固定片焊接状态。
进入回流阶段，核对焊膏规格匹配性、回流曲线、板件炉内摆放与支撑条件。
AOI 可以识别明显的少锡、偏移、桥连，但连接器内侧焊点、被遮挡位置、微小焊点裂纹很难检出。需要根据产品结构和缺陷位置，搭配显微观察、通电测试、切片分析等项目认可手段。更换检测方式，要同步记录样品状态与判定标准。
小结：板对板 SMT 虚焊属于多因素叠加故障。共面度只是其中一环，焊膏量、贴装压力、PCB 翘曲，每一项都足以制造外观看似正常、实际存在隐患的焊点。
