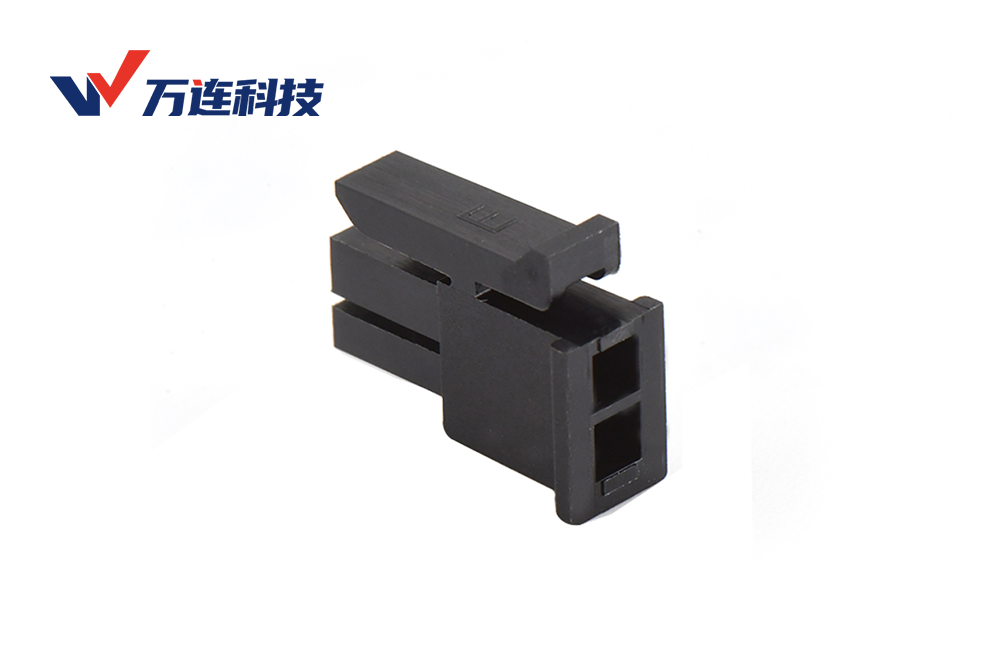

料号 C3030H1F‑102A1 是 C3030 系列下的单排母胶壳完整编码，不可以随意删减字符。 不少客户在 BOM、图纸、采购需求里只写 “C3030 连接器”，省略后半段编码。系列名称只能代表产品家族，无法区分胶壳公母、Pin 数、塑胶颜色、材料等级，很容易出现错料、配对部件不匹配的问题。
说明：本文解码规则仅适用于 C3030H1F‑1XXXX 单排母胶壳；端子、公端胶壳、板端部件拥有独立编码逻辑，不可直接套用本篇规则。
1、C3030、H：确定产品家族与部件类型
C3030：产品系列代号，代表 3.0mm 间距 C3030 线对线连接器家族。 只看系列号，只能知道属于哪一个产品体系，无法判断是胶壳、端子还是板端零件，也分辨不出公母、Pin 数、颜色。 同系列不等于零件可以随意混用。一套完整线束连接，需要胶壳、压接端子、配对零件共同组成，只写系列名称，BOM 信息是不完整的。
H：Housing 胶壳，代表这个料号对应的零件是塑胶胶壳。 胶壳起到端子定位、绝缘、防呆锁止的作用，本身不含端子，无法单独实现电气导通。BOM 建料时胶壳和端子需要分开使用各自完整料号，不能混为同一条物料。
第三位数字1为型式代码，属于该图纸定义的结构标识，不代表间距、性能等级。遇到其他型式产品，需要查阅对应图纸确认定义。
2、F、排数、Pin 数，确定接口基础形态
F：Female，母端胶壳。 这里仅代表胶壳的性别，配套端子依旧需要查阅对应规格书。工程图纸与 BOM 当中，配对关系不能只靠文字描述，配对端胶壳同样要填写完整料号，避免采购选用外形近似，但键位、Pin 数不一致的替代品。
连字符之后第一位1：代表单排结构。 注意该位置的数字 1，和前面型式代码的数字 1 含义完全不同，字符位置决定编码含义。单排直接决定胶壳总长、布线以及整机占位。本篇编码规则只针对单排母胶壳，不适用于双排、板端类产品。
02：代表 2Pin，支持范围 02‑12，对应 2‑12Pin。 Pin 数决定可容纳的回路数量，同时改变胶壳实际长度，但不会定义每个引脚是电源、信号还是备用，引脚功能由项目自身线序决定。 如果 BOM 只写 “C3030 母胶壳”，仓库、生产无法直接分辨是 2Pin 还是 12Pin，会埋下错料风险。
3、A、末尾位 1：颜色与塑胶阻燃等级
A：颜色代码，图纸定义 A 代表黑色。 颜色方便生产、仓库目视识别，但不能作为物料唯一判定依据。同样 Pin 数、同样结构的胶壳，即使颜色不同，也要核对配对规格；颜色一样，也不代表 Pin 数、结构一致。物料识别依旧依赖完整料号。
末尾1：胶壳材料代码，对应 UL94 V‑0 阻燃等级。 这是塑胶试样测试得到的材料等级，不等于整套连接器、线束或者整机设备自动获得对应认证。该编码只用于区分胶壳物料版本，整机项目还需要单独做对应验证。
4、工程 BOM 实操建议
这套编码只针对 C3030H1F‑1XXXX 单排母胶壳。端子、公壳、板端零件编码逻辑不一样，不要直接照搬这套规则去解读其他零件料号。
日常选型、出 BOM、下达采购需求，建议遵循以下几点：
-
物料清单务必填写完整料号，不要简写为 “C3030 连接器”；
-
搭配中文物料描述，方便现场人员阅读，物料的唯一识别以完整料号为准；
-
胶壳、端子、配对零件分开建料，配对关系单独备注，不要把对侧料号直接写进物料名称；
-
采购订单、BOM、图纸、来料标签料号保持统一，避免省略字符带来核对成本。
读懂 C3030H1F‑102A1 完整编码，只能完成零件身份识别。实际项目能不能直接使用，还要结合端子、适配导线、配对零件、整机装配空间综合评估。
