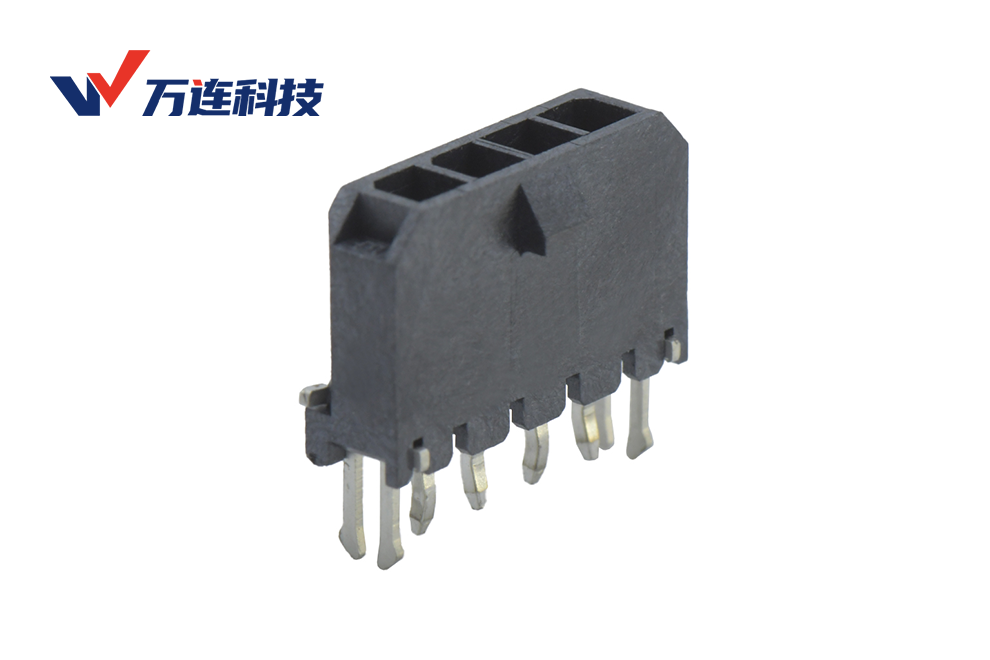

C3030 系列是万连主推的 3.00mm 间距连接器，支持线对线与线对板两种连接方式，额定电流 5A，产品提供单排/双排设计及防错配胶壳结构，适用于汽车制造、办公设备、家电、工业、医疗设备及网络设备等领域。
从 2Pin 切换至 12Pin 的 C3030 连接器，表面只是增加孔位数量，实际会直接改变胶壳本体尺寸，带来装配、故障影响范围、生产识别上的连锁变化。Pin 数越多，单颗接口覆盖回路越多，一旦出现接口故障，受影响的信号回路也会随之变多。反之拆分多个小 Pin 数接口，又会带来物料种类变多、插拔点位增加、错装风险上升等问题。
因此，"Pin 越多预留越稳妥"不能作为连接器选型依据。确定合适 Pin 数，需要综合考量四点：信号回路所属功能模块、设备可用装配空间、后期维护拆装需求、生产阶段不同规格的防错识别。
1、按功能模块拆分信号回路
硬件工程师可以将回路划分为电源、控制、信号、备用四大类别，梳理每一路信号归属的功能模块。原理图上绘制在一起的信号，不代表必须使用同一颗连接器。
可用导线数量仅为选型起点。一组电源回路基础占用 2Pin，叠加使能、反馈、通信信号后，所需 Pin 位会随之增加。备用 Pin 需要有明确的规划用途，例如后续版本要新增的传感信号；无明确规划的预留空位，会增大胶壳体积，增加物料成本，装配阶段还容易出现误接问题。
回路集中程度需要匹配后期维护逻辑。风扇、执行器、面板组件这类需要整体拆装的模块，信号可以归集到同一颗连接器；如果两个模块维护周期、故障影响完全独立，强行合并到 12Pin 大胶壳，后期维护时就需要断开全部回路。
2、参考 A/B 尺寸评估设备装配空间
C3030H1F‑1XXXX 系列 2‑12Pin 单排母胶壳，规格图纸会标注 A、B 两项关键尺寸。A 尺寸跟随 3.0mm 触点间距随 Pin 数递增；B 尺寸包含胶壳两端结构余量，同样会随 Pin 数增大。选定 Pin 数，要直接查阅规格书对应规格的 B 尺寸，不能简单使用 Pin 数乘以间距估算胶壳总长度。

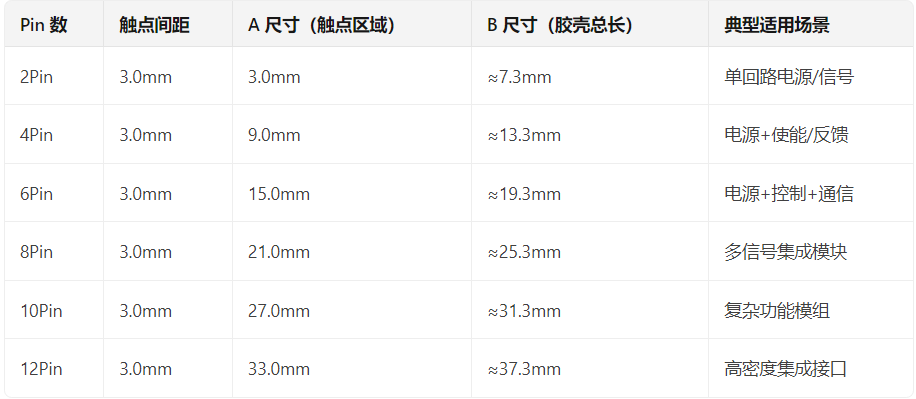

下表为 C3030 单排母胶壳部分Pin 数 A/B 尺寸参考
胶壳可以放进壳体内，不等于满足实际装配条件。布局设计需要预留四类空间：胶壳本体安装空间、公母配对插拔行程、锁扣操作空间以及导线弯折余量。C3030 12Pin 胶壳本体更长，如果布置靠近壳体侧壁、较高元器件，会出现锁扣无法按压、导线弯折角度过大的问题。
多颗 2Pin 小胶壳并排使用时，每一颗都要预留独立的锁扣按压与插拔空间。选择大 Pin 数单颗方案，还是多颗小 Pin 组合方案，不能只对比胶壳本身大小，还需要评估接口间距、导线走线空间、设备维修操作空间。
3、高 Pin 数简化装配，但会放大故障影响范围
选用 C3030 12Pin 大 Pin 数胶壳，优势是减少连接器物料数量，减少现场插拔点位，简化整机装配作业。
但弊端同样明显：单颗连接器承载全部回路，端子出现故障返修时，需要断开该接口下全部信号；维护更换局部部件，也需要断开整组连接器。Pin 数越高，越要保证接口划分和设备功能模块相匹配。
拆分多颗小 Pin 连接器，可以隔离故障与维护范围，典型如电源回路与信号回路分开使用两颗胶壳，维护信号部分无需断开电源。但对应的 BOM 物料数量、包装管理、插拔工序、防错设计成本都会上升。选型权衡的核心是装配工作量、故障影响范围、维护难度，不要单纯认为 Pin 数越大性价比越高。
万连科技可基于回路清单与整机布局，提供 C3030 各 Pin 位胶壳、配套端子的产品参考信息；方案的回路划分、整机风险判定，依旧由客户整机设计决定。
4、生产端重点规避同系列不同 Pin 规格错装
C3030 系列本身提供防错配胶壳设计，不同排数或部分规格之间存在物理防呆结构，可在一定程度上阻止错插。但同排数、不同 Pin 数的胶壳之间，防呆结构无法完全区分，仍需配合管理手段。
仅依靠分开包装只能规避仓储混料。物料上线之后，作业人员肉眼分辨存在不确定性，同工位同时使用多款 Pin 规格时，错装风险会进一步放大。需要依靠工位作业流程、物料分区来降低错装概率；产品迭代改版时，做好新旧物料隔离，避免物料误用在错误设备版本上。
5、样机验证 Pin 配置合理性
Pin 配置确定后，重点落到实物样机验证。
样机阶段完成两项验证：
第一，装配人员按照实际作业流程完成插拔操作，模拟维修场景，确认不拆卸周边元器件就可以完成连接器解锁拔出；同时核查高 Pin 规格下导线走线，确认不存在拉扯干涉。图纸只能看到静态尺寸，样机能够暴露布局上的操作隐患，样机验证不能替代电气性能测试。
第二，明确备用 Pin 的处理规则：样机阶段就要定义空位是否装配端子、是否预留接线，避免不同样机、不同批次出现不一致的处理方式。输出图纸必须明确标注配对连接器料号，外观相近、Pin 数相同的其他物料，不可以直接替换使用。
Pin 数选型好坏，不在于把 Pin 位全部用完。核心判断四点：接口划分匹配整机模块拆装逻辑、设备空间满足装配操作、导线走线合理、生产环节可识别防错。同时满足以上条件，2‑12Pin 的 C3030 连接器选型才算合理。
