服务器风扇托盘在运维拆装、复位过程中，经常出现两类棘手故障：风扇正常转动，但后台监控持续报转速异常告警；或是更换托盘后，整组风扇完全无法启动。多数运维人员会优先排查风扇本体、服务器监控系统，反复检修却无法根治问题。
实际上，这类故障极少是设备程序或风扇硬件损坏，根源往往在于风扇托盘的接线结构与方式。服务器风扇的供电、转速反馈、故障告警分属独立回路，传统设计采用多只零散独立插头，集中布置在托盘风道边缘。运维拆装时需要逐一插拔复位，极易出现单支路漏接、插合不到位、接口错配等问题，最终引发风扇不转、持续告警等故障。
单纯依靠标签区分零散接口，无法彻底解决运维漏接、虚接隐患。针对服务器风扇托盘模块化运维痛点，采用万连科技C4201系列连接器定制的集中式线束方案，可将风扇供电、转速反馈、告警回路统一集成至单组多Pin接口，通过标准化线序、可靠锁止结构、规整线束布局，从结构层面解决分散接口带来的各类运维故障。
1、风扇运转≠线路完全复位，分散接口暗藏隐性故障
风扇托盘的三类核心回路，故障表现差异极大，极易误导运维排查方向。供电回路断开会直接导致风扇停转，故障直观易排查；但转速反馈、告警回路漏接时，风扇依旧可以正常运转，只是服务器监控无法获取转速数据、设备无法识别工作状态，进而持续触发异常告警。
传统多插头分散设计，让托盘运维工序繁琐且容错率极低。拆卸托盘需要逐一对多组接口解锁拆线，复位装回时又需要逐个匹配插合。一旦出现单支路漏接，只能固定整机、封闭风道后，再次停机拆机逐线排查，严重影响设备运维效率。
狭小的服务器风道内部，各类插头外观高度相似，仅靠线色、标签区分极易出错。标签磨损、线束遮挡后，运维只能逐根追溯线路，耗时费力。原本可快速更换的模块化风扇托盘，因为零散接线设计，彻底失去模块化运维的核心优势，频繁引发重复性故障。
2、密集零散接口，导致插合不彻底、锁止失效
服务器风扇托盘接口集中在风道、结构边角等狭窄区域，多组零散线束交叉堆叠，进一步压缩操作空间。运维人员戴手套作业时，无法正对接口完成精准按压锁止，大多只能拉扯导线、侧向拨动胶壳对位，极易出现接口未插到底、锁扣未完全卡合的问题。
这类虚接故障具备极强隐蔽性：初次上电可短暂正常工作，设备轻微震动、托盘微调后，就会出现接触中断、告警复发。同时零散线束长短不一，多余线材堆积在风道内，影响设备散热；线材过短则会让连接器尾部、端子压接区长期承受拉扯张力，长期运行易出现端子松动、退针、接触不良等隐性隐患。
风扇托盘的稳定运行，不能只依靠连接器电气规格达标，更需要匹配合理的锁止位置、线束出口、人工操作空间。分散式接口设计，无论如何优化装配手法，都无法彻底规避插合不彻底、线束受力、运维漏接的行业痛点。
3、C4201连接器定制集中接口，统一回路定义与线束装配标准
针对服务器风扇托盘多回路接线难题，万连科技C4201系列连接器作为核心元件，提供了理想的整合基础。该系列是一款间距4.20mm的线对线、线对板电源连接器，支持单排（2-6Pin）、双排（2-24Pin）多规格选型，可按需集成风扇供电、转速反馈、故障告警等全部回路。通过将该连接器应用于线束定制，可将多组零散独立插头整合为单组标准化集中接口。
集中式接口并非简单合并线材，而是基于C4201连接器预先固化标准化Pin位定义、线序排布、支路走向。出厂前完成公母胶壳、压接端子、配套线束的预制匹配，彻底解决现场随意接线、线序混乱、规格不统一的问题。整套配置可固化为标准BOM，让样品调试、批量量产、售后备件的物料体系完全统一。
同时这套方案大幅简化备件管理逻辑，风扇托盘侧集成标准化线束模块，设备侧接口固定不变，更换托盘无需现场临时拼接线路，直接实现模块化拆装替换。运维、采购、生产全链路统一标准，彻底规避因物料规格混乱引发的适配故障。
4、防呆盲插+锁止结构+标准化线序，杜绝运维漏接、虚接

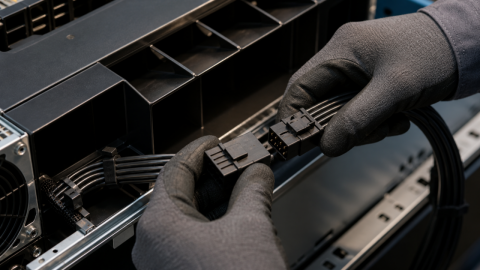

采用C4201连接器定制的多Pin集中接口后，原本十余次的零散插拔操作，简化为单次接口对接，从数量上大幅降低漏接概率。该连接器具备防呆盲插设计，即使操作空间受限，也能辅助运维人员精准对位，避免插错。搭配产品自带的压力锁紧结构，可确保接口插合到位后牢牢锁止，杜绝虚插、松脱、震动移位引发的间歇性故障。
同时，C4201连接器的端子采用防呆稳定设计，可确保端子正确装入，其细长凹槽设计提供了较长的擦拭长度和增大的接触面积，并设计有4个独立触点，提供冗余的次级电流路径，以实现长期可靠的电气性能。这些特性从源头保护了端子压接区域，提升了整体连接的稳定性。
5、真正实现风扇托盘模块化快速维护

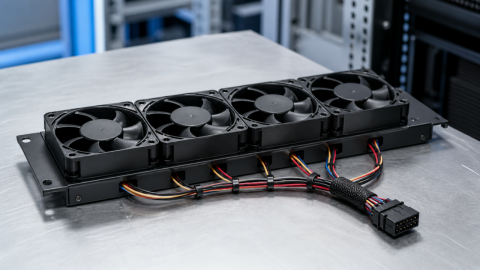

基于C4201连接器定制的集中式线束方案，服务器风扇托盘彻底回归模块化设计优势。生产阶段统一Pin位、线序、线束走线标准，批量装配工艺统一；采购阶段依托完整线束BOM备料，无需零散采购各类插头线材；售后运维阶段，拆装托盘仅需断开单组集中接口，复位时一次性对接锁止，无需逐根排查接线。
结构优化后，可彻底规避三大高频故障：供电回路漏接导致的风扇停转、反馈回路漏接导致的持续告警、接口锁止不到位导致的反复停机。运维排查点位清晰统一，大幅缩短故障定位与设备检修时间，提升服务器整机运行稳定性。
总结
服务器风扇托盘反复出现的风扇不转、持续告警故障，核心症结并非风扇、主板等硬件损坏，而是传统零散接口结构易漏接、易虚接、运维容错率低。万连科技C4201系列连接器（间距4.20mm，支持最高9A电流，具备防呆盲插、压力锁紧结构）定制的集中式多Pin线束方案，通过多回路集中集成、标准化装配与可靠锁止，能大幅简化托盘运维流程、杜绝接线失误、统一全链路物料标准，完美适配服务器风扇托盘模块化运维需求，从根源解决行业普遍的接线故障难题。
