复合机更换扫描组件之后，自动输稿器无动作；拆开上盖复查，发现位置传感器没有信号反馈。还有的设备可以正常启动，但扫描单元转动到特定角度就直接报错。
这两类故障的根源都在同一处：扫描、输稿驱动电机以及各类传感线束，全部集中布置在翻盖铰链周边狭小空间。维修复原时接口接错、线束被外壳挤压，故障往往要等到外壳全部装配完成之后才会暴露出来。
复合机模块接口的现实矛盾十分突出：零散插头数量多，运动预留空间狭小，拆装之后线束很难复原到位。万连科技 C3030 连接器，做成模块化连接器线束，重新分组供电、驱动、传感回路，用结构设计应对现场容易出现的错接、压线、端子退针三类实际问题。
1、接口接错，直接引发功能异常
扫描单元和机身之间同时传输多路信号。自动输稿器需要驱动供电与状态检测回路，扫描模块包含供电和位置反馈信号，电机、传感器再分别接入主控板。铰链周边扎堆多只外观接近的插头，维修复原时一旦两组接口互相插混，就会出现输稿电机不工作、位置信号丢失、扫描模块报错等现象。
普通防呆极性，只能防止同一个胶壳反向插接。如果两只插头 Pin 数一致、键位结构也相同，即便都带防呆，依旧可以互相插合，带防呆不等于不会接错。
想要区分不同功能回路，可以依靠 Pin 数差异、排数、独立键位，也可以依靠安装位置、线束颜色、支路长度做物理区分。
故障往往在扣好外壳之后才暴露，排查成本很高。设备需要再次断电拆机，卸下扫描组件，逐路核对线序。如果接口定义没有和线束组件绑定固化，装配车间和售后维修，都会反复出现同类失误。
错接还会干扰故障判断。输稿电机不运转，维修人员会优先怀疑电机或者主板；位置反馈丢失，又会去排查传感器。拆开铰链区域才发现仅仅是接口插混，前面换件、测量全部做了无用功。让不同功能组接口具备明显区分度，可以从源头减少这类误判。
2、铰链夹线，拉力传导至端子压接区域

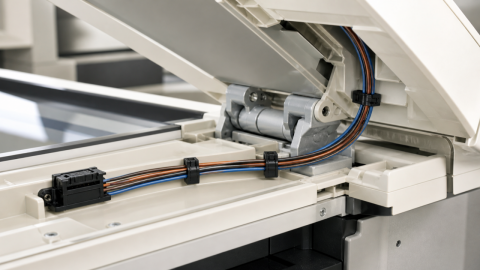

翻盖开合过程中，线束要跟随结构完成弯曲运动。一旦线束偏离预定走线，外壳边缘就会挤压线缆外皮；多余线缆堆积在铰链内侧，还会被转轴直接夹住。设备初期可以正常导通，反复翻盖之后，外力持续传导到端子后端，就会出现端子退针、导线芯线断股、信号时通时断等问题。
单纯加长线束长度解决不了夹线隐患。线束太短会拉扯端子，线束过长又会堆积在铰链夹缝。分支出线位置、线束长度、固定点位，必须匹配翻盖实际运动轨迹。
铰链周边要区分静止区与活动区。静止区用来固定集中接口与主干线束；活动区只保留翻盖动作所需的弯曲余量。两个区域不做划分，整束线缆跟着翻盖来回摆动，端子后端就要持续承受往复拉力。分区处理之后，线束摆动范围被限定在指定线段，压接端子处在固定侧不受拉扯。
3、C3030 连接器重新划分模块回路

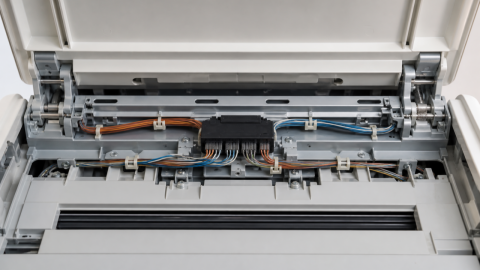

万连科技 C3030 为3.00mm 间距线对线 / 线对板连接器，支持单排、双排规格，自带压力锁紧锁扣与自调接插口，便于狭小空间对位插接。可以把扫描供电、输稿驱动、传感信号，按功能整合，做成以 C3030 连接器为端头的模块线束。多 Pin 集成接口替代大量分散插头，依靠 Pin 数、排数差异，让不同功能组接口肉眼可区分，线束分支分别对接电机、传感器与扫描组件。
连接器只完成接口层面的连接工作，整套方案还包含公母胶壳、配套端子、导线、线序定义以及线束固定结构。万连作为连接器研发制造厂商，可围绕胶壳、端子等器件提供产品与配套制造参考资料，整机控制逻辑由设备开发团队定义。
接口集中之后，依旧需要做好故障隔离。供电、驱动、传感可以集成在同一多 Pin 连接器内部，但线序文档必须清晰标注每一组功能回路，同步统一测试标准与备件版本。集成接口不能把多插头的混乱，转变成单胶壳内部线序混乱。
4、端子保持、锁止、线束走线各司其职
多 Pin 接口减少零散插头数量；C3030 单排采用集成式次级锁闩，双排配置 TPA 端子保持结构，把压接端子锁止固定在胶壳腔体内部；压力锁紧锁扣用来维持人工插合后的公母对接状态。
三者作用互不替代：集中接口降低漏接点位；端子保持结构抵抗退针风险；锁扣避免接口虚插松脱。以上任意一项，都不能抵消错误走线带来的失效。
线束出线位置需要避开铰链夹压区域，可活动段只在规划范围内弯曲。端子压接点、胶壳尾部不再承受翻盖带来的拉扯力；锁扣状态、线束余量，在外壳扣合之前就可以直观检查，不用把多余线缆塞进设备内部看不见的缝隙。
5、扫描组件实现完整模块式拆装维护
配套模块线束定型之后，扫描组件可以连同线束支路作为一个完整组件独立装配。生产装配阶段，直接使用固化好的线序、出线位置、固定点位，不用逐个对接零散小插头。售后更换组件时，也断开 C3030 连接器即可拆装，减少装配完成后再次拆机返工。
采购端物料边界同样清晰。BOM 完整包含公母连接器、端子、导线、线束版本，备件按整套组件管理，避免只更换胶壳，却搭配不匹配的端子。
对于复合机这类空间紧凑、需要频繁翻盖维护的办公设备，C3030 连接器官方应用场景包含办公复印机、扫描仪。整套方案的价值，不是简单增加一款物料，而是把错接、夹线、退针风险，分别交给结构、线束、接口设计共同处理。
批量落地之前，设备厂商需要使用实际成品线束，完整验证翻盖全行程运动、接口拆装空间、每一路 Pin 位功能。验证确认的是整机结构和线束的匹配效果，不等于 C3030 系列天然适配全部办公设备。只有使用条件完全固定，维修备件才可以沿用同一套接口定义。
