样品在台面上测试导通完好，组装进整机之后，却出现整组反接、个别回路接触不稳、线根受力失效。很多时候问题不在于 IDC 连接器本身，而是多项装配匹配关系没有对齐。线材选型、第一 Pin 基准、压接工装、出线应力释放、PCB 板端配对分属不同设计文档，如果 BOM 只简单标注间距和 Pin 数，无法锁定全部匹配条件，就容易埋下批量隐患。下面是样机转量产阶段最容易漏掉的五个关键点。
1、相同 AWG 线材，不能直接互换
AWG 只代表导体规格，不能完整定义线缆。同样线规，实芯线和绞线、单丝数量、导体截面积、绝缘外径、绝缘材料都会存在差异。IDC 依靠端子刃口刺破绝缘层和导体形成金属接触，线材一旦改变，端接质量就会跟着变化。不同 IDC 端子对绞线结构有适配要求，不能仅凭 AWG 一致就直接替换线材。
绝缘外径偏大，导线无法落到位，胶壳和绝缘层会被挤压；外径偏小或者导体和端子槽口不匹配，就会出现压接不足。绞线的单丝形态直接影响接触截面，线材替换必须做端接验证。做 IDC 方案时，就要把完整线材规格：导体结构、绝缘外径、排线节距、物料版本和连接器图纸绑定，不能只记录 AWG。
采购只约定线规，更换线材供应商后，绝缘、绞线结构的变化很难被察觉；工艺继续沿用旧工装，也无法确认适配性。建议把线材样品、规格书和连接器料号绑定，将线材变更风险控制在试装阶段。万连可以结合项目实际线材、间距、Pin 数、配对结构，推荐适配料号并输出图纸，试装阶段确认压接状态、导通性能和线根外观。
2、第一 Pin 基准不一致，导致整组排线反接
IDC 排线方向受多重基准约束：连接器本体第一 Pin 注塑标记、排线标识线、防呆键位，以及 PCB 端引脚排布。图纸、工装、作业文件任意一处基准不统一，就会出现排线本身制作合格，但装机直接整组反接。这种故障压接完成后肉眼很难分辨，属于 IDC 装配高频问题。
解决反接，重点是统一全文档的观察视角。线束图标注连接器视图，PCB 图纸标注元件面，工装保留方向基准，首件必须对照 Pin 位表核对。板卡翻面、公母互换、排线折返，都会改变方向逻辑，不能靠外观经验判断。
就算第一 Pin 定位正确，也不代表整条排线完全没问题。双排产品要校验奇偶引脚排布，连接器两端观察视角相反，镜像关系极易出错。线束图、PCB 封装、Pin 位表要使用统一引脚命名，首件必须做逐路对位检测。普通通断测试查不出反接，必须做引脚对引脚的映射导通测试，才能发现线序颠倒。
不少项目样机可以正常工作，批量出货后爆发反接问题，根源就是多方基准没有对齐。万连在前期图纸对接阶段，可以协助核对 Pin 定义、视图方向与防呆逻辑，提前规避基准错位风险。
3、压接工装不匹配，埋下接触隐患
IDC 压接工装不是单纯把外壳压紧。压头需要合适宽度，保持平行，将导线和上盖压到规定位置。压头尺寸不对会干涉锁扣与壳体；压接两侧不平行，会出现一边到位、一边留有间隙；压入深度异常，会造成导体接触不良或者壳体损坏。IDC 端子刃口在第一次压合后已经形变，不允许重复加压，二次压接会降低接触可靠性。
检查不能只看外壳有没有压平，还要观察两侧压合高度、导线就位情况、壳体损伤、锁扣状态，必要时剖切查看端接截面。工装磨损、定位偏移、产品版本更新，原有压接参数就会失效。压接工装必须和料号匹配，不能一套压头通吃所有间距结构。
量产稳定性依靠工艺可复现：线材、工装基准、压接行程保持一致，降低人为操作差异。压头磨损、定位堆积碎屑、导向间隙变大，会缓慢造成受力偏移，这类问题不容易肉眼识别，需要依靠样板、工装编号、换型记录管控。出现批量单侧压接不到位，优先排查工装和定位，不要直接判定连接器来料不良。线材或产品变更后，要重新验证工装，不要直接沿用旧工艺。
万连可以提供料号对应的压接参考条件，协助评估工装适配，减少量产工艺漂移带来的不良。
4、缺少应力释放，后期出现接触失效
压接完成后，线束会承受自重、装配拉扯、维护插拔带来的外力。出线位置急弯、固定点距离连接器过远、线束被壳体挤压，拉力和弯矩会传导到 IDC 端子槽口。样机静态测试一切正常，经过振动、拆装之后，就陆续出现接触波动。
应力释放点要设置在端接区域外侧，用线夹、支架、扎带承担外部载荷，同时保证足够弯曲半径和维护余量。部分 IDC 自带应力释放卡扣，但装配阶段经常被忽略。没有应力释放，线缆拉力直接作用在端子，接触压力会逐步衰减。固定也不能过紧，扎带压力过大容易压伤绝缘层，固定角度不对依旧会把应力集中在线根。需要持续往复弯折的场景，不适合普通 IDC。
合盖之后也要复核走线：很多样机开盖时余量充足，合上盖板排线被挤压变形；维修拆装后线束没有归位，受力条件随之改变。装配图纸需要写明合盖状态以及维修复位后的走线要求，只标注弯曲半径不足以规避空间干涉。
项目前期，万连可以结合机箱结构给出排线出线、应力释放的设计建议，提前规避线根受力失效。
5、PCB 板端不能只确认间距

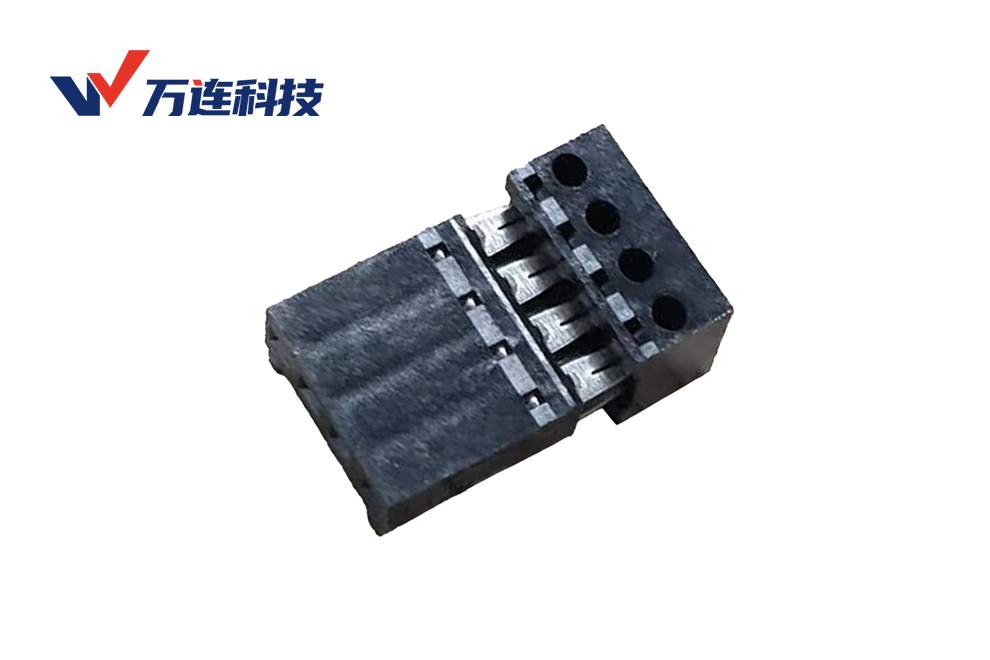

万连IDC连接器部分产品采用 180° 双列直插 DIP 通孔结构，引脚穿过 PCB 通孔焊接。板端匹配涉及孔位、孔径公差、板厚、引脚伸出长度、焊接空间、公母配对、装配高度，只核对间距远远不够。
孔位精度决定引脚能否顺利插入，孔径公差影响装配与焊接；板厚、引脚长度、周边器件共同决定焊接空间。同时完整核对配对件、Pin 数、锁扣、插合方向。如果 PCB 封装沿用旧版，即便系列、间距不变，变体版本不同，装配高度、引脚定义依旧会产生冲突。
装配不要强行把偏移引脚压入孔位，会给胶壳、焊点带来残余应力。连接器贴板之后，确认周边元器件不会阻碍插拔解锁，排线出线方向不和机箱干涉。本文校验内容针对 DIP 通孔焊接，不适用于 SMT 回流焊，没有 SMT 规格的料号，不要用于 SMT 工艺。
IDC 的 BOM 不能只写间距和 Pin 数，需要完整记录料号、线端与板端配对件、线材规格、图纸版本、工装匹配信息。线材、基准、工装、应力释放、PCB 板端全部受控，样机导通才能转化为稳定量产。
万连科技可以根据客户项目条件，核对 BOM、线材、PCB 封装、工装匹配，输出图纸与样件支持，提前识别上述装配风险，降低试产返工。如有您有 IDC 连接器选型需求，欢迎咨询对接。
