PROFINET 工业以太网在自动化产线长期运行过程中，链路抖动、瞬时断连这类间歇性故障排查难度较高。多数场景下交换机、PLC 等主机设备指标满足规范，故障源头集中在 M12 通信线束。不同编码的 M12 接口外观相近，电气边界存在明显差异，选型与工艺控制不到位，会直接破坏差分信号传输质量。万连科技 M12 D/X 编码线束基于 IEC 系列工业连接器规范开发，依靠线缆绞合工艺与阻抗管控，为 PROFINET 构建稳定的物理传输链路。
现场线束故障的三个物理根源
工业现场通信异常，通常由三类底层物理因素叠加形成，全部和线束本身特性相关。
第一，电磁耦合干扰。车间变频器、动力电机持续输出宽频噪声，频段覆盖 10kHz 至 1GHz，直接作用于通信差分线对，造成信号波形畸变。屏蔽结构不足的线缆，无法有效抑制外部噪声侵入。
第二，差分阻抗失配。传输链路阻抗不连续，信号抵达接口位置产生反射，压缩信号摆幅，提升链路误码概率。以太网 PHY 芯片内部自带匹配网络，链路中线缆阻抗必须和芯片端保持一致，无需额外增加终端电阻。
第三，线缆机械形变带来参数漂移。拖链往复运动、安装时过度弯折，会改变线对间距，造成绞距、阻抗持续偏移，长期运行下通信指标逐步劣化。
这三类问题无法依靠普通商用网线解决，工业 PROFINET 线束需要同时兼顾屏蔽效能、阻抗一致性与机械耐久性能。万连科技 M12 线束采用铝箔叠加镀锡铜编织双层屏蔽结构，屏蔽效能达到 60dB 以上，相比单层屏蔽方案，噪声抑制能力提升 40%；连接器触点镀金厚度 1.2μm，完成 5000 次插拔循环后接触电阻维持在 3mΩ 以内，适配 - 40℃~85℃宽温工业工况。
D 编码与 X 编码的电气边界
M12 X 编码硬件带宽上限更高，D 编码面向基础百兆通信，二者引脚布局、线对数量决定各自电气边界。

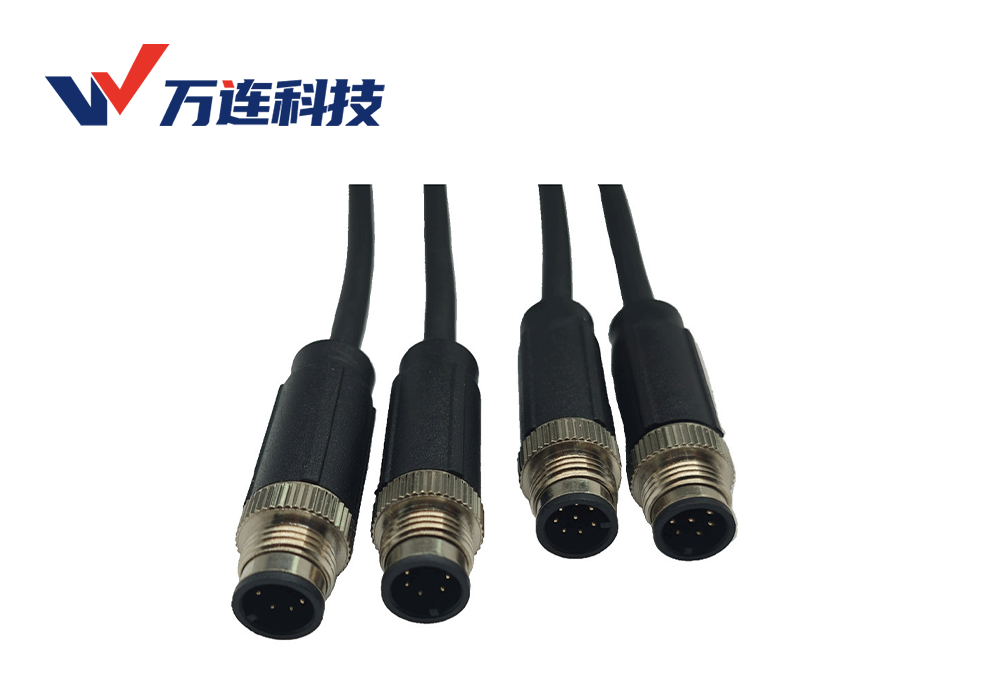

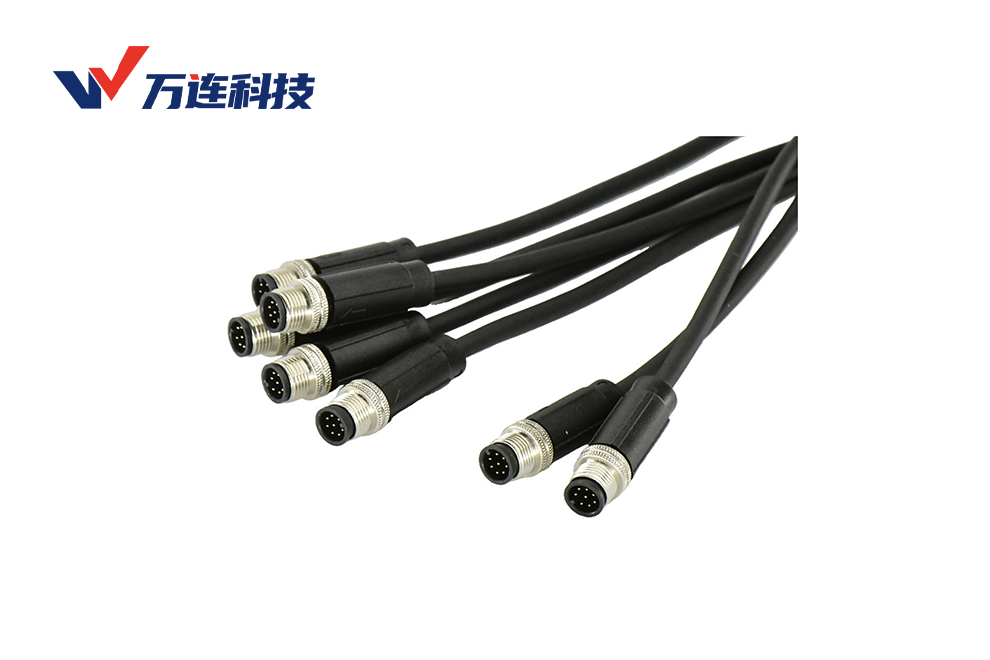

X 编码采用 8 针结构，内置 4 组独立差分双绞线，硬件原生支持 1Gbps、10Gbps 工业以太网，针脚间距 1.5mm，可同步承载业务数据与设备诊断信号。差分阻抗稳定控制在 100Ω±5%，导体选用超细精绞无氧铜丝，单丝直径 0.08mm。护套选用阻燃 PUR 材质，具备耐油、耐水解特性，屏蔽覆盖率不低于 90%，EMI 屏蔽效能可达 65dB，适配高带宽视觉采集设备。

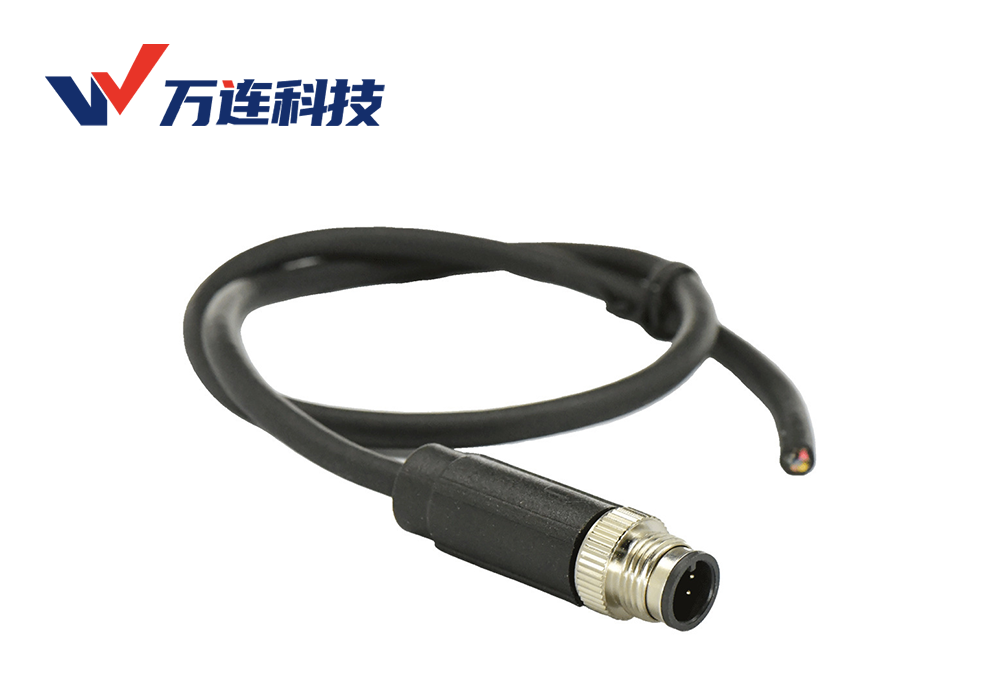

D 编码为标准 4 针结构，包含两组差分双绞线，带宽上限 100Mbps，适配 PROFINET RT 通信模式，针脚间距 2.5mm，遵循 IEC61076-2-101 工业规范。外壳设置定位防误插结构，屏蔽层做 360° 环接接地处理，差分阻抗维持 100Ω±10%。万连科技 D 编码线束选用 Cat5e 双绞线，固定绞距 15mm，保障百兆传输状态下信号完整性，多用于现场传感器、变频器与 PLC 之间基础数据互通。
绞距与阻抗的工艺实现
差分信号传输的稳定性，核心依托两项线缆工艺参数，绞距控制与阻抗一致性。 PROFINET 依靠差分信号完成数据交互，两条芯线的耦合程度直接决定共模干扰抑制能力。绞距数值偏大，芯线耦合效果下降；绞距过小，信号传输损耗上升。15mm 为兼顾低损耗与抗干扰的优选参数，万连科技采用内层右绞、外层左绞反向绞合工艺，可将绞距偏差控制在 ±0.5mm 以内。
布线阶段的形变同样会改变线缆电气参数。拖链动态敷设场景，弯曲半径不能低于线缆外径 8 倍；固定敷设场景弯曲半径不低于线缆外径 4 倍。线缆和动力电缆保持 30cm 以上间距，两类线缆交叉采用垂直相交方式，降低电磁耦合效应。
D 编码线缆采用 Cat5e 双绞线，PE 绝缘层介电常数 2.3，导体直径 0.5mm，通过调整线对间距至 0.8mm，实现 100Ω 差分阻抗。阻抗匹配达标后，信号反射系数可从 0.3 下降至 0.05。X 编码线束包含 4 组差分双绞线，导体选用多股镀银铜丝，绝缘层厚度 0.2mm，依托仿真软件优化线径与线对间距，维持稳定 100Ω 差分阻抗。
线缆衰减与误码性能评估
按照 IEC61156-5 标准开展传输性能测试，评估长距离、强干扰环境下的链路表现。
在 25℃环境、100m 线缆长度条件下，D 编码线束实测衰减≤0.3dB，相比标准规定 0.5dB 上限，性能余量超过 40%；X 编码线束衰减≤0.25dB。在 - 40℃~85℃全温范围内，衰减变化量在工程可接受范围内。
在 100m 长度、30V/m 电磁干扰环境下，D 编码与 X 编码线束误码率＜10⁻¹⁰，连续 72 小时通电传输无丢包，满足 PROFINET IRT 实时通信要求。搭配 PROFINET 控制器测试，端到端数据传输延迟≤0.6ms，抖动≤0.1ms，满足 1ms 以内的实时性约束。
工程选型判定逻辑
项目设计阶段，基于带宽需求确定编码类型。仅需要百兆基础数据交互，选用 D 编码线束；需要承载千兆高速图像、大量诊断数据，选用 X 编码线束。编码选定之后，同步确认布线空间、弯曲工况与现场电磁环境，匹配对应的护套材质与屏蔽方案。
M12 D、X 编码线束的适配水平，直接决定 PROFINET 工业以太网的实时性与稳定性。万连科技依托 18 年工业连接领域技术积累，可提供标准化预制线束，也支持依据设备工况做结构与线缆规格的微调，配套 FAE 技术团队提供前期工况评估，依托 CNAS 实验室完成全项性能验证，适配各类 PROFINET 现场连接需求。从 EVT 样机验证、DVT 工程试产，到 NPI 新产品导入、MP 量产交付，万连科技可覆盖自动化设备全周期线束配套。随着千兆工业以太网在自动化行业持续普及，X 编码线束将持续优化阻抗波动指标与屏蔽效能，支撑工业自动化设备互联。
