工业现场设备连接长期面临潮湿、粉尘、油污与振动等考验，普通连接器在恶劣环境下容易出现接触不良、腐蚀渗水等问题。万连推出的DS航空插头采用锌合金镀铬外壳与PPS绝缘体，专为户外防水、灰尘大、潮湿等恶劣环境设计，是高性能耐腐蚀金属圆形连接器的代表产品。本指南围绕DS16、DS20、DS24、DS28四个系列展开，帮助工程师与采购人员根据设备空间、信号路数与线缆规格快速完成航空插头选型。
DS系列金属圆形连接器产品概述
螺纹锁紧是DS系列的接插方式，外壳采用锌合金镀铬工艺，具备耐腐蚀与抗氧化能力；绝缘体选用热塑性塑料PPS，耐高温260℃；接触件为铜镀金材质，导电稳定且接触电阻低。产品防护等级达到IP68，可在水下与高湿环境中保持密封；温度范围覆盖-40℃～+85℃，适应工业现场与户外设备的温差变化。接插次数达500次，满足设备长期维护与反复拆装的需求。
DS系列产品类型包括直式电缆护套插头(TQ)与方形法兰插座(Z)，公母配置以J表示插针(公)、K表示插孔(母)，用户可根据线缆端与设备端的不同安装方式进行配对。法兰插座配防尘防潮盖，未插合时阻挡灰尘与水汽进入。
DS16/DS20/DS24/DS28四系列对比
从对比可以看出，DS16以最小直径承担基础信号与电源连接；DS20在中等尺寸下提供型号数量最多的芯数配置，共10款；DS24在24mm直径上兼顾中高芯数需求，最高支持19芯；DS28面向多芯、粗线缆的高密度连接场景，最高支持35芯，并兼容φ3.5线径，该线径仅在DS28系列提供。
DS系列编码规则解读
型号编码由五段组成：DS + 直径(16/20/24/28) + J/K + 芯数 + TQ/Z。其中DS代表系列，数字代表外壳直径，J/K区分公母，芯数代表接触件数量，TQ代表直式电缆护套插头，Z代表方形法兰插座。
以DS16J2TQ为例，该型号解读为DS16系列、2芯、直式电缆护套公插头；若改为DS16K2Z，则为DS16系列、2芯、方形法兰母插座。掌握编码规则后，采购与工程人员可快速反推型号对应的尺寸与配置，减少选型沟通成本。
航空插头选型要点
选型时建议从三个维度切入：设备空间、信号与电源路数、线缆粗细。
第一，根据设备安装空间选择直径。机箱内部空间紧凑或面板开孔受限时，优先考虑DS16；中等空间可选DS20或DS24；设备机柜预留充足安装位且需要多路连接时，DS28可提供更大芯数容量。
第二，根据信号或电源路数选择芯数。单一电源或少量开关量信号可选用2至5芯；多路传感器、总线信号或三相电源加控制线场景，可选用9芯及以上；高密度数据与电源混合传输则可考虑DS28的16至35芯配置。
第三，根据线缆外径与导体截面选择焊接线径。细信号线适用φ1；普通控制线与中小功率电源线适用φ1.5或φ2.5；较粗功率回路适用φ3.5，该线径仅在DS28系列提供。
此外，公母配置需与线缆端和设备端匹配：线缆侧一般选用直式电缆护套插头(TQ)，设备面板侧选用方形法兰插座(Z)；插针(J)与插孔(K)需成对使用，避免公对公或母对母的错误配对。
各系列适用场景简述

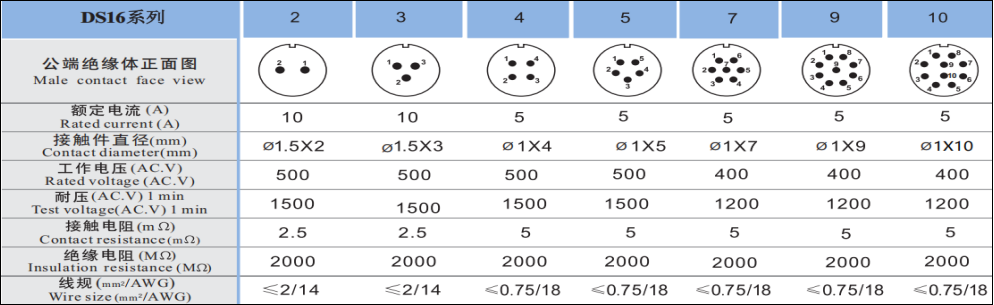

DS16直径16mm，7种芯数覆盖2至10芯，适合小型仪器仪表、紧凑型通信设备与空间受限的灯光控制。

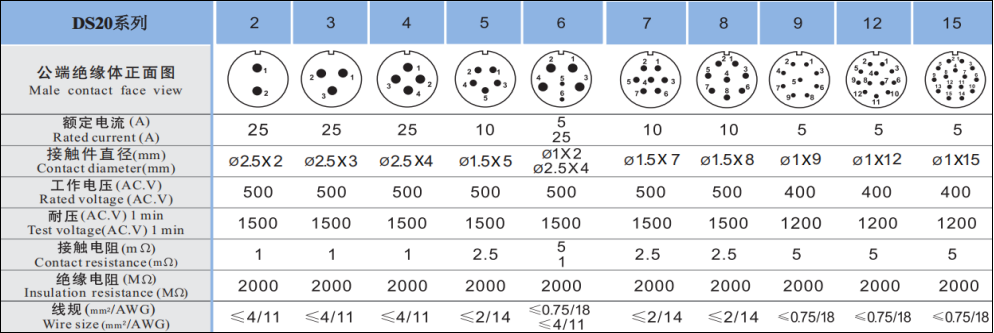

DS20直径20mm，提供2至15芯共10种配置，适合中等功率驱动设备、工控机柜内部连接与多路信号采集。
DS24直径24mm，芯数覆盖2至19芯，适合自动化机电设备、大功率灯光系统与中高密度信号传输。

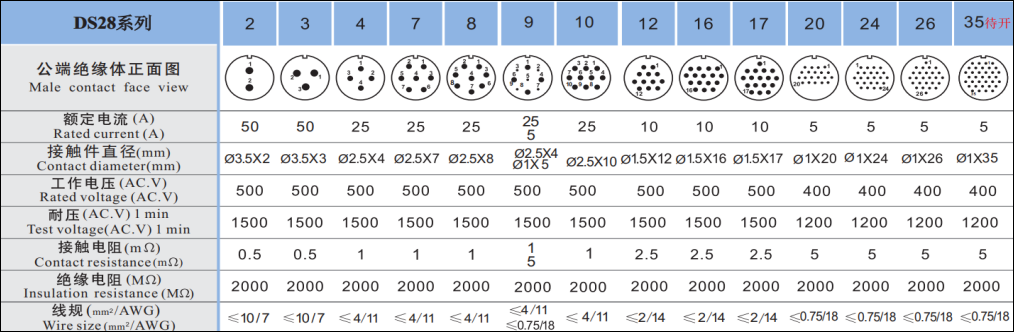

DS28直径28mm，最高支持35芯，适合大型自动化产线、多轴伺服系统、复杂通信基站与高密度电源控制柜。
应用场景
DS系列金属圆形连接器广泛应用于自动化机电设备、通信设备、仪器仪表与灯光系统。在自动化产线中，DS系列为伺服驱动器、传感器与PLC之间提供防振防水的电源与信号通道；在通信设备中，户外基站与天线馈线连接可借助IP68防护应对雨水与盐雾；在仪器仪表中，便携式测试设备通过螺纹锁紧实现可靠插拔；在灯光系统中，舞台与建筑照明的电源与控制回路借助铜镀金接触件获得稳定导电性能。
结语
DS系列金属航空插头以锌合金镀铬外壳、PPS绝缘体、铜镀金接触件与IP68防护构成完整的耐腐蚀连接方案，四个子系列覆盖16mm至28mm直径、2至35芯、φ1至φ3.5焊接线径，能够满足从紧凑型仪器仪表到大型自动化产线的连接需求。掌握编码规则与选型要点后，工程师与采购人员可依据设备空间、路数与线缆规格快速锁定合适型号。
