很多RJ45选型翻车，不是电气不通信，纯粹是结构不匹配。插头插不到底、卡扣按不动、面板压住端口、整机上盖合不上，这些问题全部来自：只看外形选网口，没有根据PCB位置、面板高度、走线方向匹配结构。
90°侧插、180°立插、3mm沉板，不是外观区别，是为适配不同板位、空间、装配逻辑的三种结构方案。选型必须从硬件布局反向推导，不能凭经验随便选。
一、90°侧插RJ45：重点守住端口中心高度

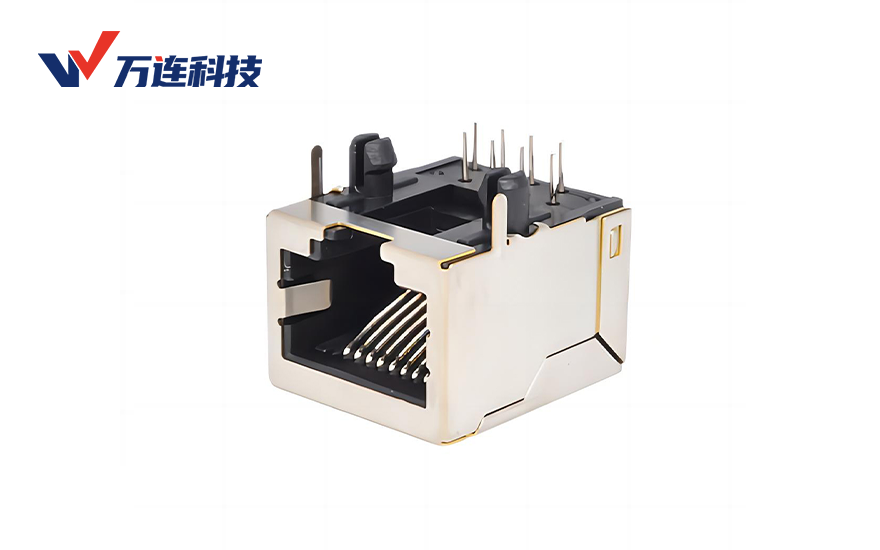

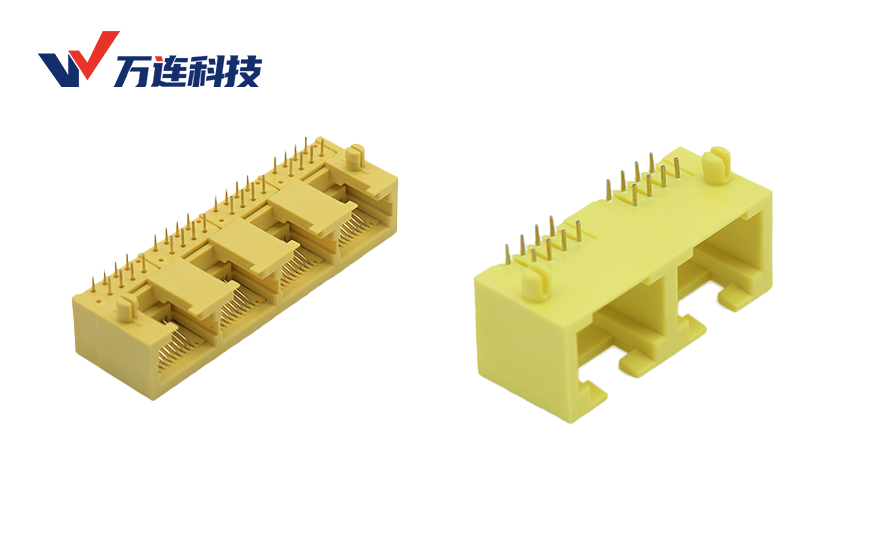

90°侧插为横向出线，多用于设备前后面板开孔，是最常用的板端网口结构。它的核心选型关键不在焊接，而在端口中心高度与面板开孔匹配。
不同厂商料号的基准面、定位柱、焊针、屏蔽脚排布均存在差异，硬件设计需依据目标料号图纸单独对位建模，保证焊盘匹配、器件贴板平整。
面板厚度、孔边倒角、表面喷涂都会占用装配间隙。图纸理论余量无法等效量产状态，试装必须采用量产结构件验证，提前规避插头卡滞问题。
另外面板厚度、孔边倒角、喷涂涂层都会挤占装配空间。图纸看似余量充足，量产金属面板上机后依然可能卡插头，因此试装必须使用量产结构件，不能只用裸板验证。
二、180°立插RJ45：控制整机竖向高度干涉

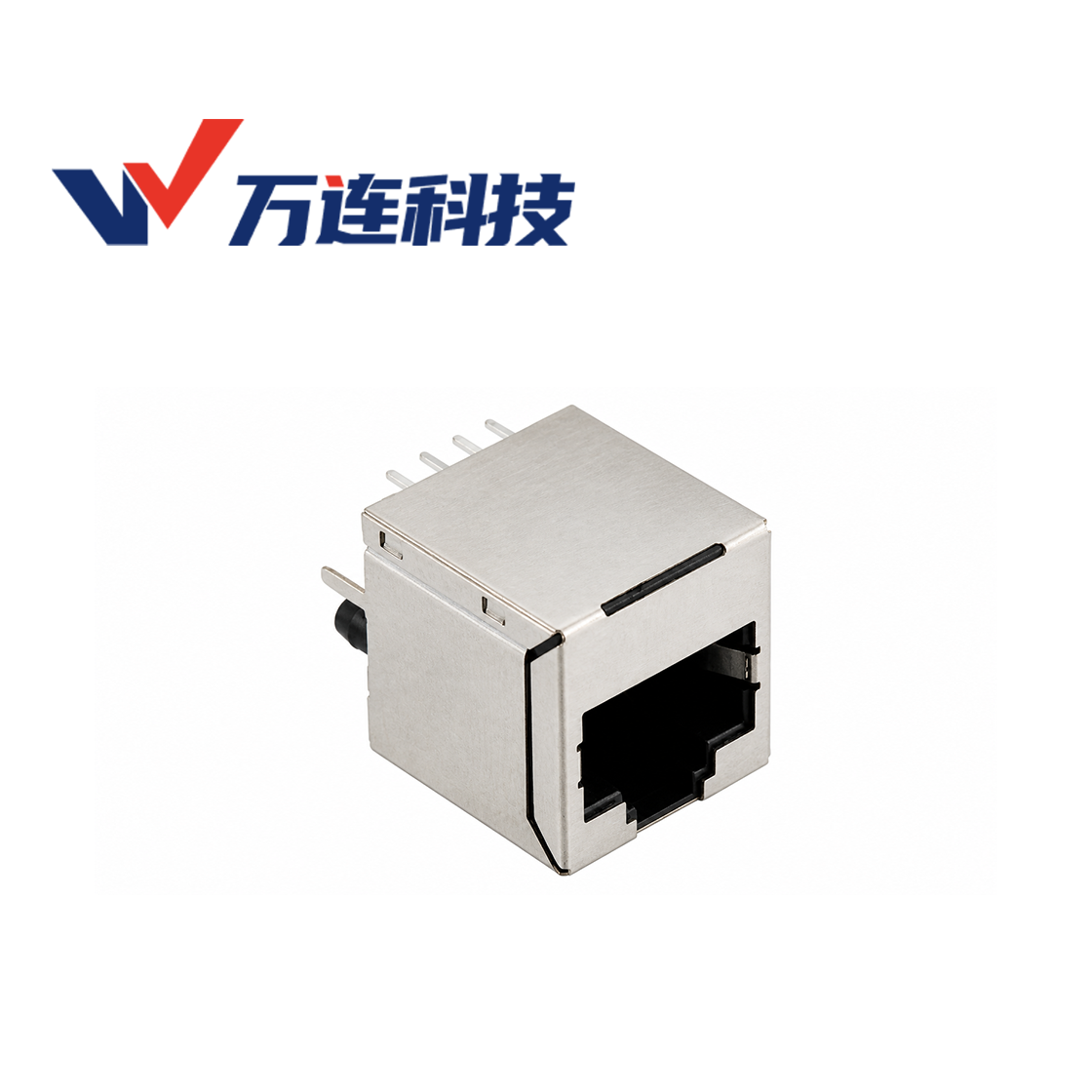

180°立插为垂直向上出线，适合无侧面开孔、背板设备、测试板和垂直布线场景。优势是布局规整、正面插拔方便；缺点是占用整机Z向高度，极易产生空间干涉。
结构检查不能只看网口本体。水晶头插入后，网线护套需要弯折空间，设备上盖、散热风道、散热器、相邻板卡都会挤压线缆。如果网线被迫急弯，长期装配拉扯会导致网口焊点受力、定位柱变形，出现间歇性接触不良。
立插料号引脚、屏蔽焊片定义各不相同，不能通用替代。以常规立插料号为例，不同型号在磁件集成、灯效、引脚定义上差异极大，只能作为同条件候选，不能代表所有180°RJ45。
三、3mm沉板式RJ45：用PCB开槽降低端口高度
当PCB无法继续下移、面板又要求更低的端口中心时，只能选用沉板结构。3mm沉板RJ45，是将部分本体嵌入PCB开槽，以此压低端口高度，适配超薄设备、窄边面板。
沉板是整套结构适配，不是普通90°网口简单改低。3mm是专属料号的固定结构参数，不能随意套用在其他型号上，也不能只改PCB开槽、沿用旧封装，否则一定会出现贴板、焊接、装配问题。
沉板设计会改变板边强度、布线禁区、焊接操作空间。结构要核对开槽尺寸与板边距离，PCB要核对差分走线、焊盘、屏蔽脚位置，工艺端要确认插装、焊接的可操作性，多方对齐才能量产。
四、同方向不同料号，务必重查封装与装配基准
很多人以为方向一样就能通用，这是典型量产误区。RJ45的定位柱决定机械安装基准，信号针决定电气连接，屏蔽焊片兼顾固定与接地，三者任意一处差异，都会导致器件贴板不良、焊片悬空、端口偏移。
规范选型必须四联核对：PCB封装、网口结构、前面板开孔、真实水晶头插头。二维图核对尺寸、3D模型排查干涉、实物样件验证插拔与线缆弯折，三者缺一不可，不能互相替代。
五、样件试装不能只看静态贴合
网口装进面板只是基础，量产验证重点在动态使用。反复插拔测试，观察母座是否被面板挤压、PCB是否微变形、焊点是否受力；插头锁死后轻拉网线，确认卡扣不会被孔边提前压脱。整机合盖后，检查网线是否顶住上盖、周边器件。
针对现场维护场景，还要模拟狭小机柜、多线拥挤、戴手套操作等真实工况。纸面预留的微小余量，实际使用中很容易不够用，所有测试结果需纳入结构检查表，统一量产检验标准。
