在工业自动化、机器人、传感设备、自控系统中，连接器的连接可靠性、抗振能力和环境适应性，直接影响设备稳定运行。M12圆形螺纹连接器凭借体积小、锁紧可靠、适配场景广的特点，是目前工业信号、电源、设备通信最常用的标准接口。
M12指的是M12×1标准螺纹接口体系，整体遵循IEC 61076-2系列国际标准。实际选型不能只看外形尺寸，需要结合螺纹结构、编码功能、电气参数、安装形式综合判断，才能避免现场适配出错、返工返修。
一、M12核心接口逻辑：先看标准，再定配置
- 1、螺纹锁紧结构：设备稳定连接的基础
M12连接器由线端插头、设备端插座及配对组件组成，依靠M12×1金属螺纹旋合锁紧，机械锁紧强度高，不易松动，适合设备长期振动工况。使用时需要对准定位结构后完全旋紧，不能仅简单插接。
行业标准方面，IEC 61076-2-101定义了通用M12接口的尺寸与机械配合要求，高速以太网X编码则参照IEC 61076-2-109规范。需要注意，国际标准只保证接口结构通用，不同厂家产品无法做到100%互换兼容，新项目建议做实物配对确认。同时标准不规定电流、防护、接线方式，具体参数仍以各品牌产品规格书为准。
2、功能编码：按用途区分，防止错插烧设备
M12通过壳体内部不同键位结构做编码区分，核心目的是防止不同功能端口误插混用。工程上最常用的为A、B、D、X四类编码，分工非常明确：
A编码：通用型，多用于传感器、执行器IO信号、直流电源、IO-Link；
B编码：老式现场总线专用，适配Profibus、Interbus等传统总线；
D编码：百兆工业以太网，常用于Profinet、EtherNet/IP、EtherCAT；
X编码：8芯结构，万兆工业以太网，用于高速数据传输场景。
除常用的A/B/D/X编码外，M12还有S、T、C等专项电源编码，多用于交流、直流动力供电场景。很多人选型只看针数，忽略编码差异，导致端口不匹配、无法对插甚至烧毁设备。因此编码必须体现在图纸和BOM中，不能只靠外观判断。
完整的M12连接器由触点、绝缘基座、定位键位、锁紧螺纹、密封件、线缆夹紧结构组成，任意结构和线径、面板、配对端不匹配，都可能出现渗水、虚接、信号波动等问题。
二、防护与耐候：正确理解IP等级与工况适配
- 1、IP防护等级：按场景选型，不盲目追高
不同结构的M12连接器，防护等级差异很大，不存在统一的防水防尘能力。各等级实际工况适配如下：
IP65：完全防尘，可耐受低压喷水，满足常规室内工业设备使用；
IP66：防尘+防强烈喷水，适合车间潮湿、多水雾工况；
IP67：防尘+短时浸水，可应对户外淋雨、设备冲洗；
IP69K：防尘+高压高温冲洗，适配洗车设备、食品机械、重工清洗场景。
防护等级越高，结构工艺和成本越高，实际选型按需匹配即可。普通室内设备无需高配IP67/IP69K，会造成成本浪费；户外、冲洗工况则不能低配，否则容易进水损坏。除防水防尘外，耐高低温、抗腐蚀、抗UV、阻燃性能，也是户外和复杂工况的重要参考指标。
- 2、螺纹锁紧与抗振：装配质量影响使用寿命
M12螺纹锁紧结构稳定性强，但抗振防松效果，不完全取决于产品本身，还和锁紧力度、线缆受力、安装方向密切相关。如果线束长期侧向拉扯、锁紧不到位、无应力释放结构，设备长期振动会造成接口微动磨损，慢慢出现接触不良、松动渗水等问题。现场装配时，尽量预留操作空间，并对线束做固定和卸力处理。
三、三大安装结构：对应不同现场安装场景
根据接线方式和安装位置，M12连接器主要分为组装式、面板式、线缆成型式三类，分别适配改造调试、设备整机、批量布线场景。
- 1、组装式：现场可接线，适合调试与设备改造
组装式M12支持现场剥线、接线、组装，适配A、B、D主流编码，多采用螺钉压接端接。塑胶款常配PG7、PG9线缆格兰头，金属壳体部分型号采用压接尾夹，适配不同线径。灵活性强，适合线长不固定、设备改造、现场调试穿线的项目。现场接线需严格按照规格书的线径、剥线尺寸操作，保证密封和接触稳定。

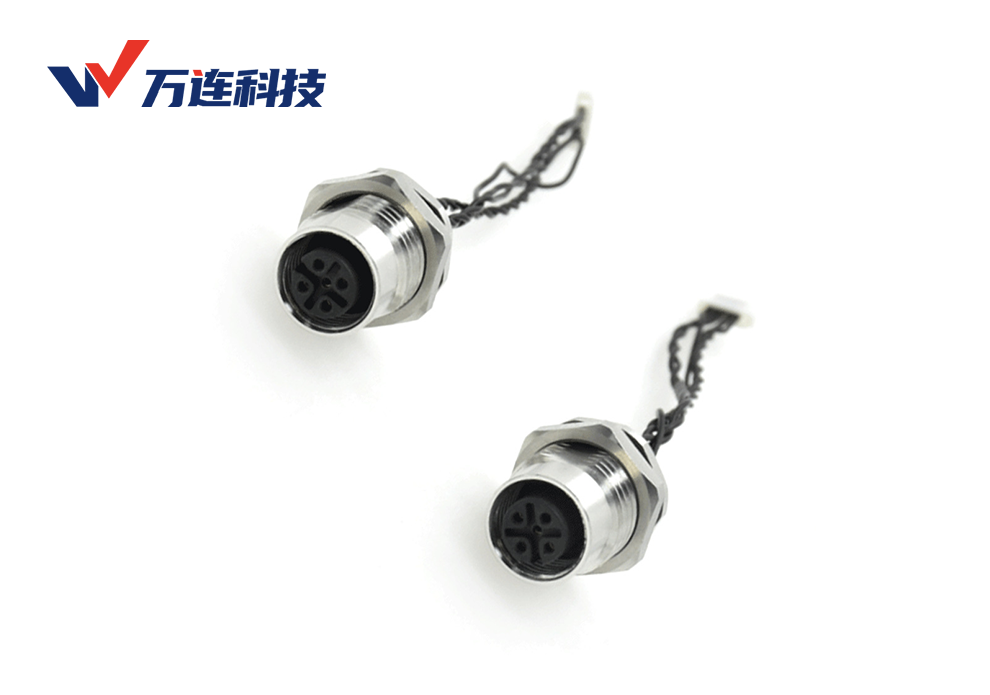

- 2、面板式：设备固定端口，适配机箱与控制柜
面板式插座固定在设备机箱、控制柜面板上，是设备对外的标准接口，支持前锁、后锁两种安装方式，兼容焊线、PCB板端接线。选型主要看面板操作空间、内部结构是否干涉，选择合适的固定方式。
- 3、线缆成型式：工厂预制，减少现场施工问题
成型式M12线束在出厂前完成连接器与线缆一体成型，现场只需布线对插锁紧，无需二次接线，能有效减少人工接线误差、虚接、错线等问题。产品包含直头、弯头，屏蔽/非屏蔽、PVC/PUR多种线材，可适配固定敷设、动态弯曲、油污、户外等工况，适合线长固定、批量量产的自动化设备。
- 4、标准化接口的实用价值：降低现场运维压力

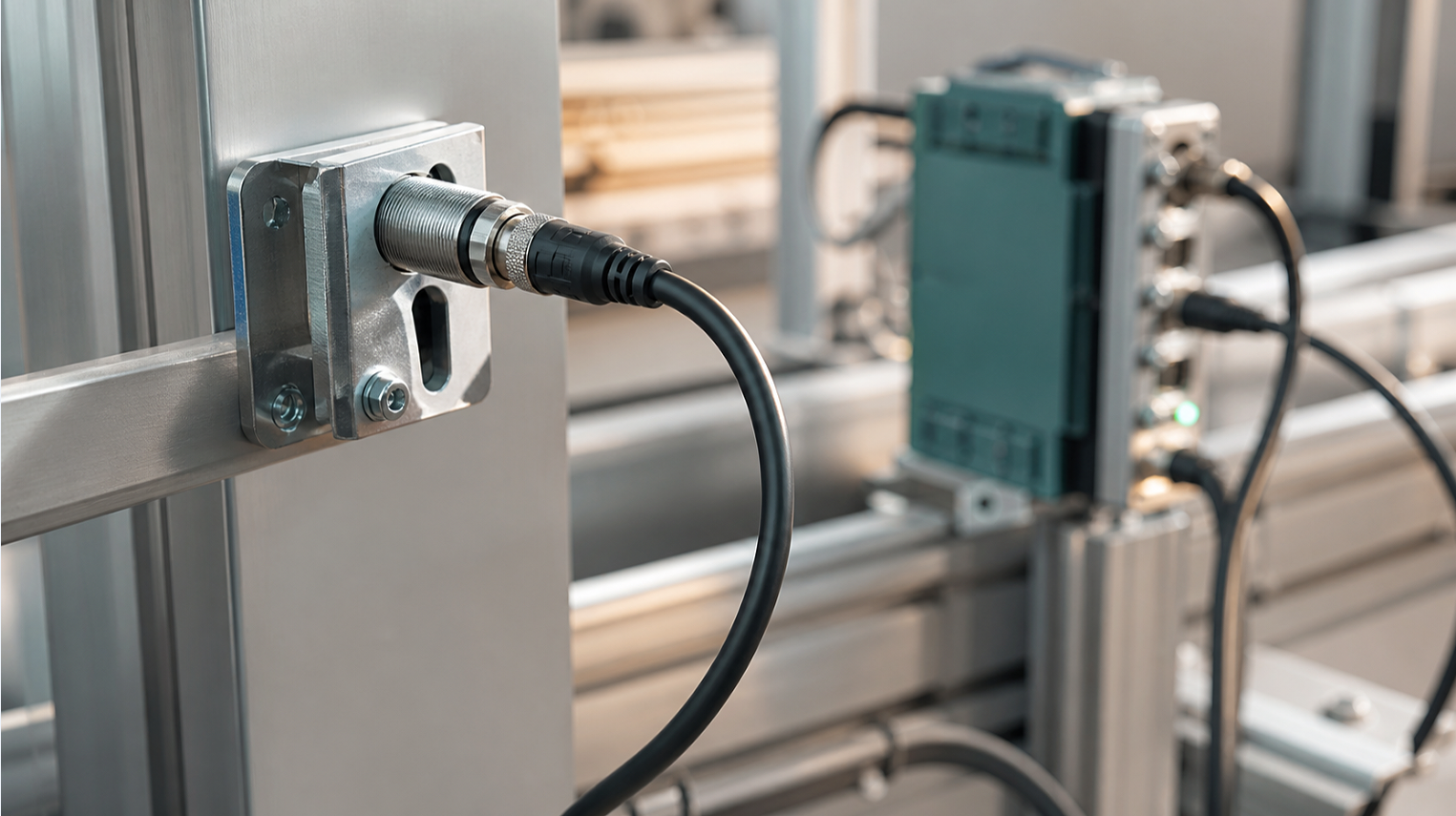

M12接口通用性强，广泛用于传感器、执行器、远程I/O、编码器、工业网络设备。标准化结构可以把端口、线束、配对件做成模块化配置，研发出图更规范，生产可批量预制线束，后期维护可按料号、针位排查故障。现场不用反复裸线对线，能大幅降低接线错误和排查成本。
四、M12选型五核心要点：规避多数现场故障
多数M12现场问题，不是产品质量问题，而是前期选型不细致。实际项目可按五项要点逐一核对：
- 1、看编码：功能匹配优先
根据信号、电源、总线、以太网的功能需求匹配对应编码，不要凭外形尺寸判断通用性，避免误插损坏端口。
- 2、看电气参数：高温环境注意降额使用
选型前核对额定电压、额定电流、接触电阻等基础参数，匹配设备工作工况。高温环境下，连接器载流能力会随之下降，需按照厂家提供的温度-电流降额曲线合理使用，避免长期超载引发发热、信号不稳、接触不良等问题。
- 3、看防护耐候：贴合现场环境选型
根据现场粉尘、喷水、温度、腐蚀、紫外线环境，匹配对应的IP等级与线材材质，做到够用、适配、性价比均衡。
- 4、看触点工艺：决定长期使用稳定性
连接器的导通性能、抗氧化能力、插拔寿命主要由触点材质和镀层决定。行业可靠产品多采用高导电铜合金触点，搭配镀金/镀银镀层，长期使用不易氧化发黑，接触更稳定。选型可重点确认触点材质与镀层工艺。
- 5、看出线结构：提前规避布线干涉
180°直出线通用性最强，适配控制柜、伺服电机常规布线；90°弯出线更节省纵深空间，适合机械臂、狭小腔体、侧向限位安装场景。很多现场装不上、顶壳、压线问题，都是出线方式选错导致。
五、M8/M12/M23选型区别：按需求分工，无需统一尺寸
工业圆形连接器常用M8、M12、M23三类，尺寸大小不代表优劣，只代表适配场景不同：
M8：体积更小，适合安装空间狭小、信号点数少的微型传感设备；
M12：功能最全、编码覆盖广、结构样式多，是自动化信号、通信、中小功率电源的主流选择；
M23：规格更大、载流能力更强，多用于大功率动力、电机反馈、多芯重载连接场景。
同一台设备不用强行统一一种接口尺寸，可根据不同位置的空间大小、传输类型、维护难度差异化选型，让连接方案更贴合设备实际需求。
六、项目落地选型思路
新项目选型可以先通过四个问题锁定范围：接口装在线端还是面板端？传输的是电源、普通信号还是网络信号？现场是否需要二次接线调试？设备后期维护方式是什么？
一套靠谱的M12方案，不只是选对尺寸，而是编码、电气参数、防护等级、安装结构、布线方式的整体匹配。
如需精准选型、获取规格书、尺寸图纸、样件测试或一对一技术咨询，可联系万连科技获取适配项目的M12连接器与线束配套方案。
