三种 M12 结构解决的是设备上三个不同位置的问题：组装式方便现场接线，面板式把接口固定在设备边界，线缆成型式将端接工作前移至工厂制造阶段。三者不存在绝对优劣。项目选型出错，常会出现面板螺母无操作空间、现场剥线接线困难、预制线束长度与走线不匹配等问题。

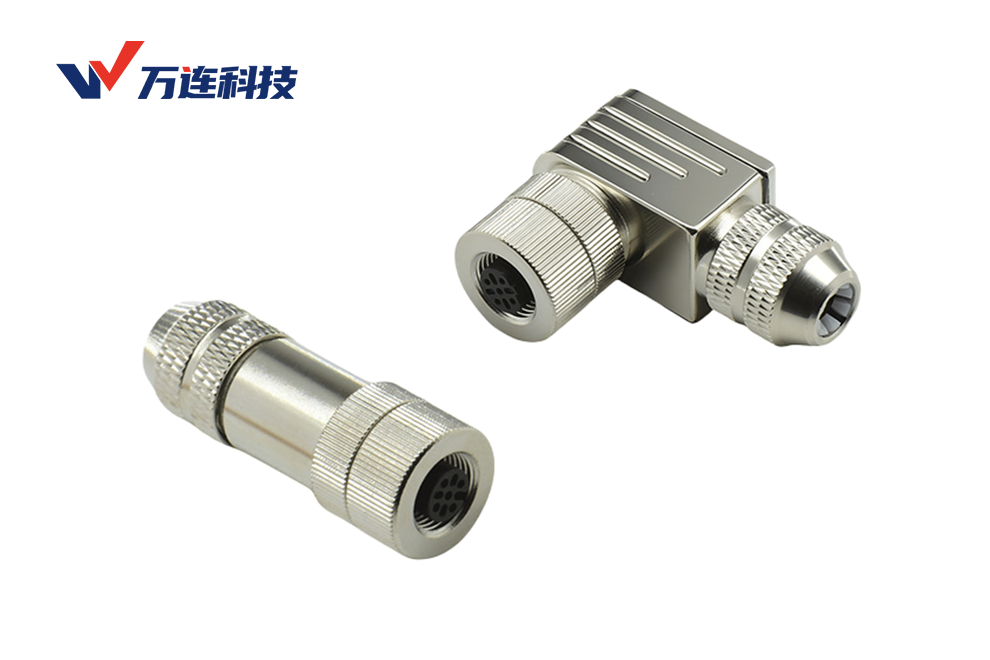

1、组装式适合线长未定的现场
（1）螺钉端接保留调整空间
设备改造、现场穿管或者线缆路径尚未冻结时，工程师往往到安装现场才可以确定线缆实际长度。组装式连接器，可在线缆就位之后再完成剥线、接线。万连科技 M12 组装式产品包含金属屏蔽、半金属塑胶结构，支持 A、B、D 编码，直头、弯头，端接方式为螺钉接线。
该结构的灵活性来自可现场装配，但最终连接质量取决于现场装配是否规范。线缆线径必须落在产品线缆入口适配范围，剥线长度要为触点、屏蔽结构预留空间；端子螺钉压紧裸导体，禁止压到绝缘皮，也不能让铜丝散丝外溢。PG7、PG9 代表格兰入口螺纹规格，并不代表适配任意线缆外径，密封效果需要线缆外径落在格兰适配区间内。
（2）直头和弯头由出线方向决定
直头适合接口前方操作空间充足的设备；弯头能够降低连接器正向占用空间，但必须提前确认出线朝向。弯头出线方向选错，线缆会被迫绕行、紧贴机壳，反而带来更大侧向拉力，弯头出线方向错误是线束应力损坏的高频诱因。结构设计阶段，需要同时考虑插拔锁紧动作、线束最小弯曲半径。
现场维护条件也会影响选型。组装式支持更换线缆后重新接线，适合维修人员具备端接工具的工况；粉尘大、潮湿、操作空间狭小的点位，拆开再重新装配难度很高。如果设备维护策略是直接整条线束替换，预制线束会更便于备件管理，不必强行选用可拆装的组装式。
2、面板式负责设备内外的交界
面板式连接器实现外部线缆和机箱内部线路隔离。前锁从面板外侧完成固定，适合机箱内部紧凑、装配后无法接触螺母的场景；后锁由机箱内部锁紧，设备外观简洁，但机箱内部要预留螺母、扳手与走线空间。选型优先确认整机装配顺序，核对图纸面板厚度、定位面、开孔尺寸。
万连科技提供前锁、后锁面板产品，覆盖焊线、PCB 两种端接形式。焊线款通过引线对接内部元器件；PCB 款直接焊接在电路板上。两种方案会改变板‑面板间距、焊接工艺以及受力路径，选型要匹配设备内部结构。
PCB 安装面板座不要单纯依靠焊点承受插拔、线束拉扯外力，否则焊盘容易开裂脱落，设备内部需要增加机械支撑结构。焊线结构则需要做好内部引线的固定卸力。

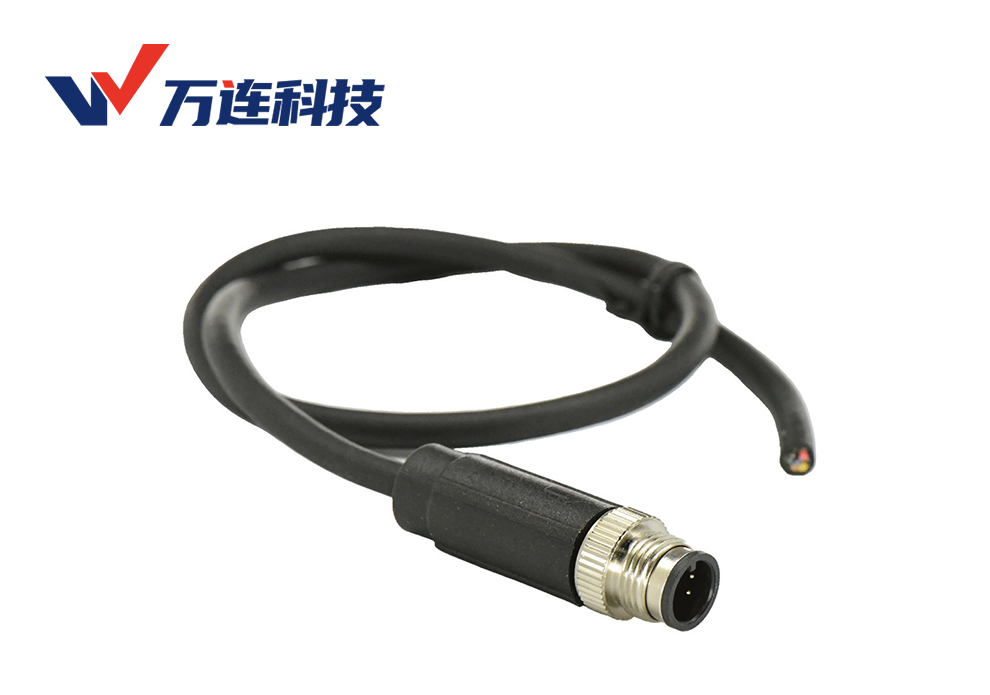

3、线缆成型式适合已冻结的批量配置
（1）预制端接减少现场变量
线缆成型式在工厂内完成触点端接、接头成型、线缆集成，现场无需剥线接线。传感器线束、模块跳线这类线长、针位已经确定的线路，装配现场只需要完成布线、固定、配对锁紧。万连科技成型线束包含直头、弯头，屏蔽 / 非屏蔽，PVC、PUR 多种护套可选。
预制线束不等于免维护。接口依旧会承受拉扯、弯折、污染、插拔磨损；线长设计不当，会造成线缆过度盘绕、接口承受持续拉力。设备图纸需要明确两端接头配置、线长公差、出线方向、线束固定点位，才能发挥预制线束的优势。
选型不能只看 PVC、PUR 护套名称，固定敷设、往复拖链弯曲、油污、户外环境对护套性能要求各不相同，具体耐受性能以电缆规格书为准。屏蔽线束还需要定义屏蔽层接地方式，设备端预留对应的屏蔽处理路径。
“成型式防护一定高于组装式” 是常见误区。成型接头、完整成型线束各有独立参数；组装式金属、塑胶壳体同样有 IP66、IP67 不同规格。IP 防护建立在装配到位、锁紧配对、线缆适配的基础上，对比防护性能要落到具体料号，不能只看结构类别。
4、按装配地点完成选择
线缆需要现场穿线、线长经常变动，优先选用组装式；接口布置在机箱设备边界，优先选用面板式；针脚定义、线长完全固化，面向批量生产，优先选用线缆成型式。
一台设备经常同时使用 2‑3 种结构，典型组合：面板式插座搭配成型线束，备件再准备组装式接头。
也可以从故障维修方式反向校验选型： 需要现场重新接线，就要给组装式预留操作空间、明确端接规范； 追求快速换件维修，成型线束就要统一线长、两端接头规格，做好备件料号管理； 面板端不打算拆卸，内部焊线 / PCB 连接结构要规避外部线束的拉扯载荷。用这个角度校验，可以避开 “装配简单，维修困难” 的方案。
选定候选方案之后，把编码、公母端、针数、屏蔽需求、线材规格、安装尺寸、防护条件整理完整配对关系。BOM 清单要区分 M12 组装式连接器、M12 面板式连接器、M12 成型线束，面板件的前锁 / 后锁也需要作为字段标注。
如需精准选型、获取规格书、尺寸图纸、样件测试或一对一技术咨询，可联系万连科技获取适配项目的M12连接器与线束配套方案。
