工业现场经常遇到这类典型故障：设备开机后通信完全正常，一旦电机启动，链路CRC错误就持续上涨；轻轻拨动网线，端口直接短暂掉线、断连重试。
很多人遇到M12以太网丢包，只会盲目更换线束和接头，问题反复却找不到根源。其实工业以太网是一套完整的传输链路，设备端口、线对编码、端接工艺、屏蔽连续性、线缆受力情况，任何一个环节出问题，都会放大误码、引发丢包。
排查故障的核心就是精准锁定触发条件、缩小故障范围、不盲目换件。记录清楚故障场景，排查效率会大幅提升，彻底避免无效试错。
一、先锁故障区段，杜绝盲目换件
现场排查最忌讳同时更换多个配件，就算通信恢复，也根本不知道问题出在哪里。正确做法是通过单变量替换，快速定位故障点位。
先完整记录故障信息：故障发生的设备、交换机端口、具体时间、设备负载状态，重点标记是否在电机启动、机构运动、拖链弯折时触发故障。随后用确认完好的端口、M12线缆组件、设备逐一替换测试。
如果故障跟着线缆转移，问题基本锁定在M12连接器和线束；如果故障始终固定在同一个设备端口，重点检查设备网卡状态、交换机参数配置、供电稳定性。
交换机日志里的CRC报错、链路重连、协商失败记录，是排查的核心依据。同时务必留存设备两端料号、线缆长度、布线走向和更换记录，能清晰区分永久硬件缺陷，还是电机干扰、线缆振动弯折导致的间歇性故障。
不同故障现象，对应不同排查优先级：
-
链路完全不通：优先查端口配置、供电、线对编码、针脚对位
-
运行一段时间后持续报错：重点排查电磁干扰、设备温升、接口接触稳定性
-
仅设备运动、线缆弯折时掉线：重点检查线缆弯曲区域、固定点位、连接器尾部受力情况
二、核对编码与针位，配对错误是高频基础坑
很多现场通信异常，不是质量问题，而是编码、针位不匹配。
工业以太网M12接口主流编码分两类：D编码（4芯2对线），专属工业百兆以太网；X编码（8芯4对线），专属工业千兆以太网。这两类编码是工业以太网专用，也是万连M12产品线核心品类，设备端口、成品线束、对接插头、面板插座必须编码完全匹配，混用必然通信异常。
万连M12接头采用标准机械键位防呆设计，A/B/D/X编码键位结构互不通用，正规产品无法强行错位插合。现场出现“可强行插合、导通但丢包”的问题，基本源于非标转接件、磨损翻新件、无标伪劣配件，或是误将A/B编码的传感器、总线接头替代D/X编码以太网接头使用，这是现场最容易被忽略的选型错误。排查时优先核对接头编码类型，而非直接判定配件损坏。
三、屏蔽排查：别把金属外壳等同于有效屏蔽
工业现场变频器、伺服驱动器、开关电源密集，电磁干扰极强，是以太网误码、CRC报错的主要诱因。绝大多数人对屏蔽的认知都存在误区：不是用了金属屏蔽款M12接头，就等于屏蔽有效。
真正有效的屏蔽，需要形成从头到尾的完整连续通路：线缆屏蔽编织层、连接器壳体、设备屏蔽接口、整机等电位系统，必须全程导通。
现场高频故障点：屏蔽编织层悬空、仅少量铜丝虚接、面板壳体未接入等电位回路。这些问题都会导致屏蔽断裂，抗干扰能力直接失效，电机启动瞬间的电磁干扰会直接击穿链路通信。

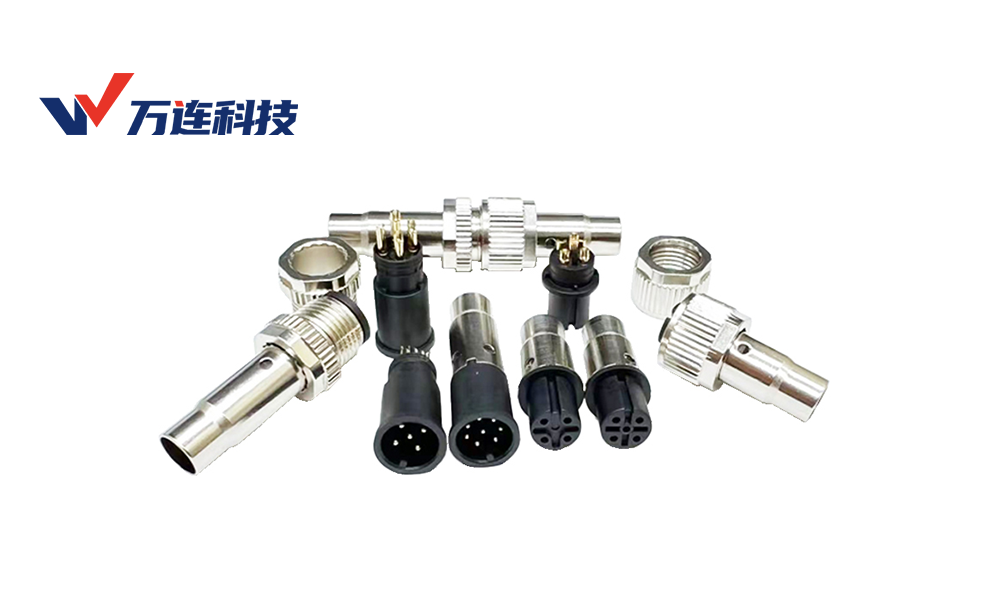

针对现场不同干扰与安装场景，万连M12系列做了精准产品细分：组装式金属屏蔽系列适配强电磁干扰的电机、变频器周边工况；半金属塑胶系列兼顾性价比，适用于常规工控柜、无强干扰场景；同时覆盖直头/弯头、PG7/PG9线径规格，适配不同线束需求。需要注意：即便选用屏蔽款接头，若线束屏蔽层未压接、壳体未接地，依旧无法形成完整屏蔽回路，单换配件解决不了干扰丢包问题。
这里重点区分两个极易混淆的结构功能：屏蔽夹负责电气屏蔽导通，尾部锁紧结构、外部固定点负责应力释放、承受线缆拉力，二者各司其职，不能混用。
线缆自重、拖链反复弯折、接口附近急弯，会让端接点长期承受机械应力，最典型的故障就是静止状态通信正常，振动、运动时频繁丢包、掉线。整改时务必调整线缆固定点位和活动段长度，规避接口受力、线缆急弯，严格按照线缆参数控制弯曲半径。
四、端接工艺：高频通信最怕破坏线对绞距
工业以太网属于高频差分传输，对线对绞距、阻抗一致性要求极高，现场组装M12接头的工艺瑕疵，是隐形丢包重灾区。
为了接线方便，很多施工人员会大幅剥开护套、长距离拆散双绞线，彻底破坏原有绞距和线缆几何结构。这会直接造成链路阻抗不连续、信号回波、串扰超标，直流导通测试完全正常，但高频以太网通信持续报错、丢包。
标准施工核心要求：严格依照产品原厂图纸，控制精准剥线、端接尺寸，最大限度保留双绞线原生绞距，仅在触点极短区域拆分线对。重点纠正一个选型误区：PG7、PG9是连接器尾部线缆锁紧规格，仅代表适配线径范围，不对应固定剥线参数。万连同款PG7接头，屏蔽款与非屏蔽款的适配线缆外径、剥线尺寸、夹紧行程均有差异，必须对照对应料号的官方规格书操作，不能通用套用。
接线完成后，不能只测单根导体通断，必须核对线序、线对匹配度。现场返工组装接头时，还要重点检查尾部锁紧力度：锁紧过松会导致线缆晃动、牵动触点；锁紧过紧会挤压破损线缆护套，改变内部结构，留下间歇性故障隐患。建议留存返工前后的工艺照片，方便后续故障追溯。
除此之外，触点状态直接影响通信稳定性。针孔歪斜、表面氧化污染、镀层磨损、插合不到位，都会导致接触电阻波动，设备振动时极易触发掉线、丢包。
万连M12连接器采用高品质黄铜镀金触点，实验室标准工况下额定插拔寿命达500次，可稳定满足常规工业场景对接需求。但现场带电插拔、侧向拉力、粉尘油污侵蚀、长期振动磨损，都会大幅降低触点使用寿命。行业实操准则：轻微污渍可规范清洁，一旦出现触点变形、镀层磨损、插合松动，无需修复，直接更换全新接头组件，并复核两端配对精度，避免二次故障。
五、故障修复后，必须工况复验
很多现场整改只做静态测试：停机接好线缆、确认链路通畅就直接交付，这是典型的治标不治本。
M12大部分丢包问题都是工况触发型故障，静态环境下干扰、振动、应力全部消失，故障会暂时隐藏。整改更换配件、重新端接后，必须恢复现场原有工况：开启电机、恢复设备运动、保持原有布线状态，持续观察交换机CRC报错计数、链路重连记录、业务数据传输状态，确认完全稳定无异常，才算彻底修复。
多数 M12 以太网间歇性丢包、振动掉线问题，核心诱因基本集中在四点：选型不匹配、端接不规范、屏蔽不连续、线缆受力不合理。如果产线常出现电机启动干扰、拖链弯折掉线、CRC 误码超标等疑难故障，无需反复拆机试错。可联系万连科技，结合现场工况、设备参数与布线需求，定制适配的 M12 连接器及线束整套配套方案，从根源解决链路通信不稳定问题。
