M12 线束在锂电产线怎么选？五大工序工况配置速查

锂电设备样机研发与产线落地过程中，不同工位对 M12 连接器的环境耐受要求差异明显。干燥房低露点、卷绕机持续高频振动、模组工位油雾金属碎屑、PACK 焊接宽频电磁噪声、AGV 拖链往复弯折，不同工序对应截然不同的互连失效风险。

市面上通用标准 M12 线束往往只能满足常规工况，很难适配锂电产线严苛特殊环境。下文针对锂电设备研发验证阶段，梳理五大工序现场工况与 M12 线束配置要点，方便电气工程师样机选型、打样验证参考。

涂布段｜干燥房低露点环境

干燥房长期维持‑40℃以下露点，线束绝缘与密封胶料会释放小分子挥发物。低析出材料可降低接触电阻漂移与绝缘表面污染风险，尤其利于高阻抗传感器、低压模拟量以及 IO‑Link 信号。 触点优先选用低析出镀金镀层，降低胶料挥发物在接触面沉积风险；壳体可选不锈钢或镀镍铜材质；密封件采用氟橡胶密封圈适配低露点温变循环。信号以 A 编码 4/5 芯为主，可配置双层氟橡胶密封方案。

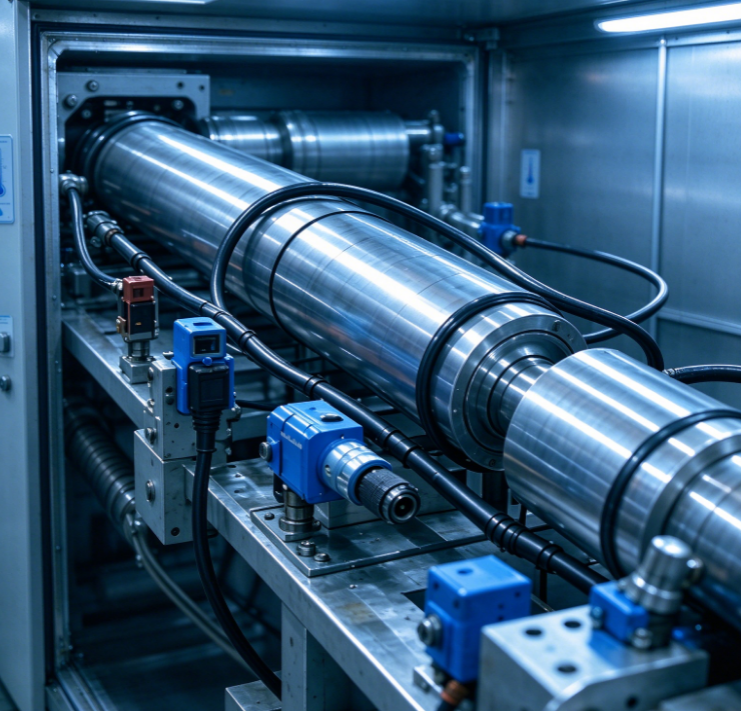

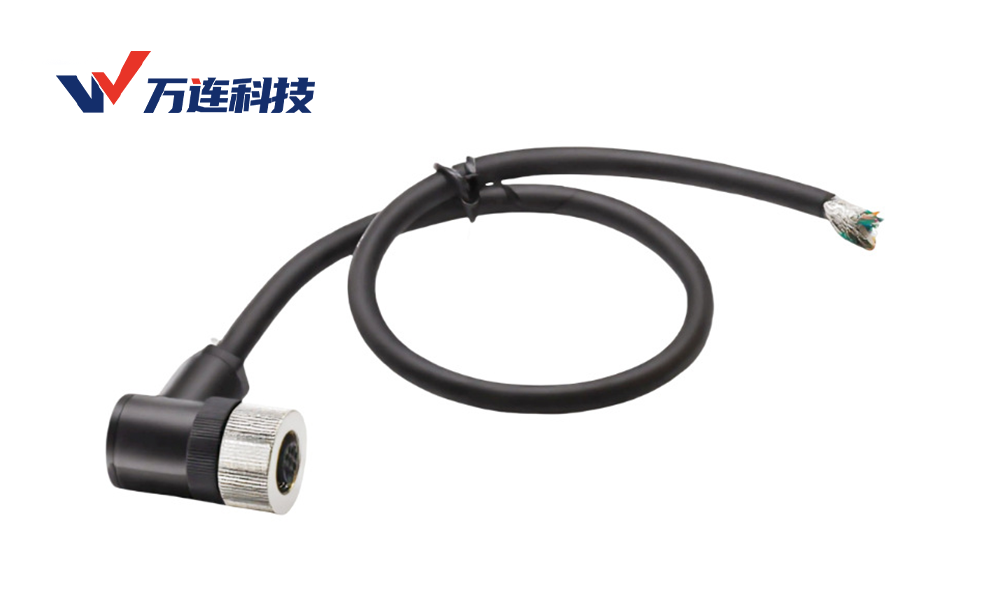

这类工况可考虑万连成型式 M12 线束，支持氟橡胶密封版本定制，板端搭配前锁或后锁面板座系列即可满足安装要求。



卷绕 / 叠片段｜持续高频振动

卷绕机主轴 50‑200Hz 持续振动，普通螺纹锁紧 M12 容易出现螺纹松动，造成通信异常。 选用优化防振牙型的螺纹锁紧结构，配套防振螺母辅助锁紧；壳体选用 PA66+30% 玻纤增强提升结构刚性；线缆选用 PUR 护套拖链线缆，标准款弯折寿命≥100 万次。

编码器反馈协议类型繁多（RS422、BISS、EnDat 等），既可以通过 D‑编码百兆以太网实现，也可采用 A/B 编码搭配驱动器传统协议实现；振动工况下如需以太网编码器反馈，可优先选用 D 编码 4 芯。

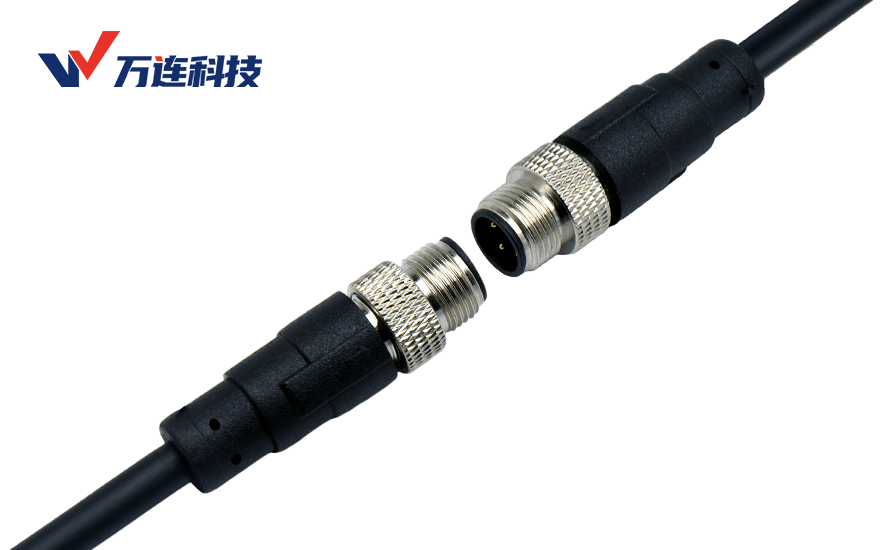

应对持续振动环境，万连成型式一体化注塑 M12 线束自带螺纹防振松设计，设备面板端可按需选配前锁或后锁面板座。



模组段｜油雾与金属碎屑

模组工位存在油雾飞溅与金属碎屑，密封圈长期接触油液会发生溶胀，密封界面受损，接触电阻升高。 优先选用一体注塑成型密封线束，规避现场组装带来的装配偏差；双重 O 型圈密封结构抵御油液侵入；护套选用耐油 PUR 材质。 IO 信号常用 A 编码 4/5 芯（5 芯可兼顾电源 + IO‑Link）；以太网编码器反馈优先选用 D 编码 4 芯；如现场有 PoE 供电等特殊需求，可评估 5 芯定制变体，两类信号建议分开布线。

面对油雾、金属碎屑的现场环境，万连成型式 M12 线束具备 IP67 防护等级，配置耐油浸泡氟胶 O 型圈，也可选择金属组装式 M12，更适配需要现场装配维护的场景。





PACK / 检测段｜焊接宽频电磁干扰

PACK 工位焊机、等离子切割设备产生 10kHz‑1GHz 宽频电磁噪声，视觉检测系统易出现数据包丢失，工业以太网通信波动。 采用铝箔 + 镀锡铜编织双层屏蔽结构，屏蔽效能≥60dB；千兆视觉检测普遍选用 X 编码 M12；Profinet 常规百兆场景常用 D 编码 4 芯，Profinet 千兆场景也可选用 X 编码。通信线缆与动力线缆平行布置间距保持≥20cm；屏蔽层接地方案根据线缆长度、干扰环境评估选用单端 / 双端接地，规避地环路干扰。

想要达成上述屏蔽与通信性能，可选用万连 360° 全屏蔽成型 M12 线束，覆盖 X、D 编码工业以太网系列，双层屏蔽线束支持定制。





AGV / 仓储段｜拖链往复弯折

仓储 AGV 拖链系统长期往复运动，导体反复承受弯折应力，容易出现导体疲劳断裂，造成 AGV 随机停机。 导体采用超细多股精绞导体（单丝≤0.1mm）分散弯折应力；线缆内置中心芳纶抗拉层分担轴向拉力；PUR 护套拖链线缆。

弯折寿命基于额定弯曲半径、标准测试条件下，标准拖链款弯折≥100 万次；高循环严苛工况，可定制高端版本可达 500 万次级别。



这类往复运动的使用场景，万连高柔性拖链专用 M12 线束采用精绞多股导体搭配芳纶抗拉结构，可按需定制更高弯折寿命版本。



工序配置汇总表

锂电五大工序 M12 线束选型，核心是匹配现场实际工况。干燥房优先低析出镀层与氟橡胶密封；卷绕叠片重视螺纹防振锁紧；模组工位强化耐油密封防护；PACK 检测重点做好双层屏蔽与接地评估；AGV 拖链重点考量导体柔性、抗拉设计以及拖链测试边界条件。

万连科技设有CNAS资质实验室与标准化工业品质体系，面向锂电设备研发样机验证阶段，支持标准品和非标小批量打样、48 小时样品交付；FAE 工程师可结合设备图纸做工况评估与线束定制方案，实现从样机打样到后续量产爬坡的完整衔接。有选型评估、试样及定制需求，可联系万连技术团队。
