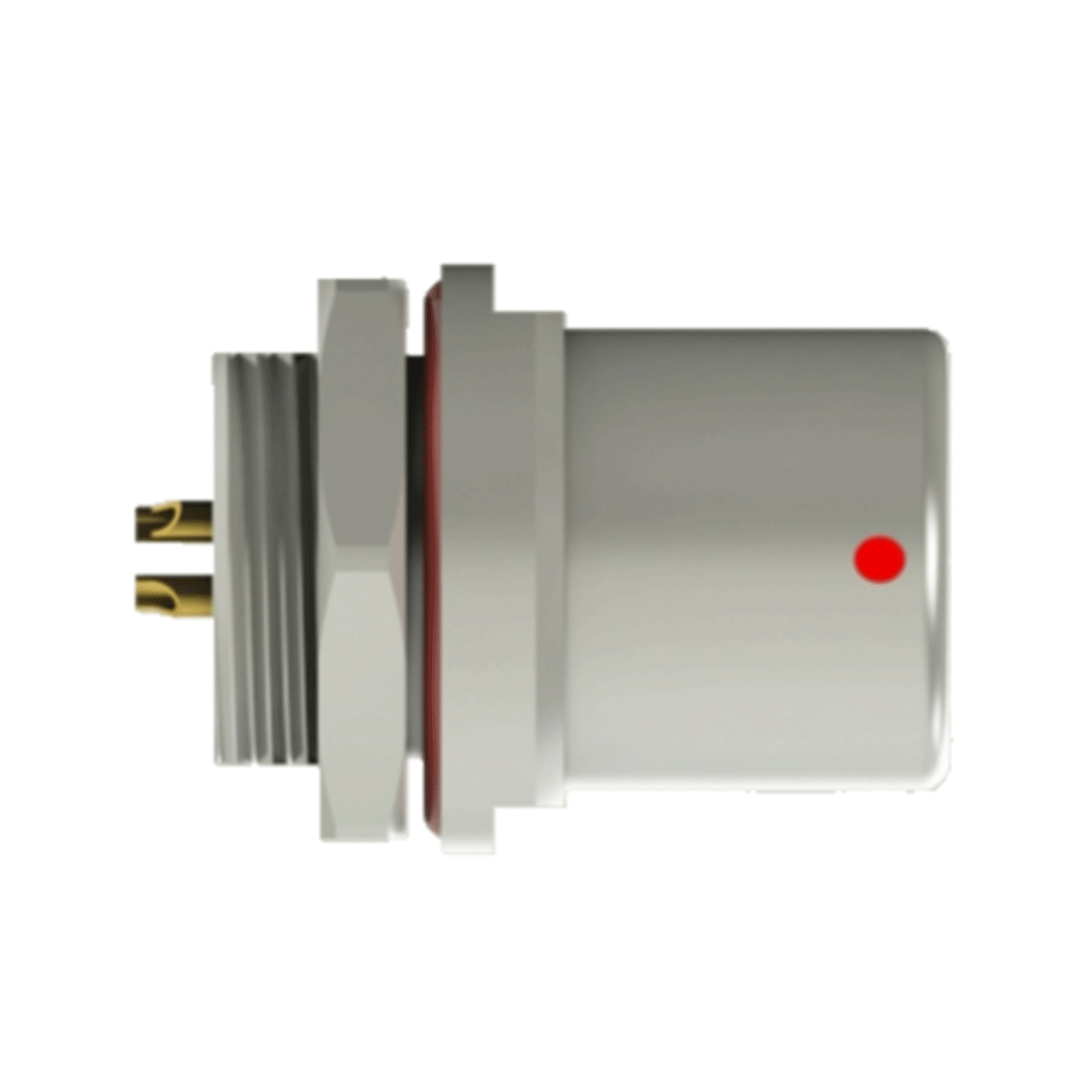

推拉自锁F系列ZHN凸出式尾部内螺母固定插座,内螺母固定(前面板安装),内部半圆金属片定位,防止误插,防护等级(IP68)

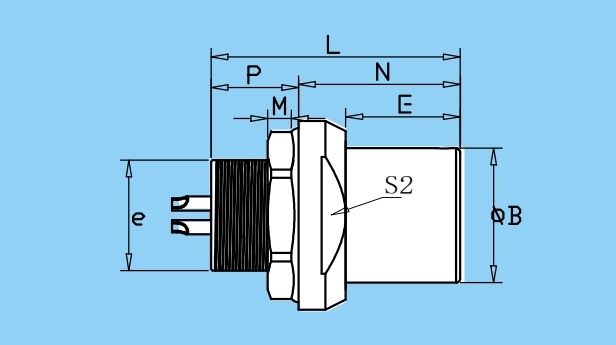

| 项目 | 尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 系列 | A | B | e | L | E | M | P | S1 | S2 |
| ZHN | 102F | 14 | 10 | M9X0.5 | 18.5 | 3.5 | 2 | 6.5 | 8.2 | 11 |
| ZHN | 103F | 18 | 14 | M14X0.5 | 21 | 3.5 | 2.5 | 6.5 | 12 | 15 |
F系列连接器外壳型号有3个字母组成，最后一个字母表示定位销位置
示例：TGN.102F TG表示主类型、N表示定位片类型、102F表示壳体号系列
| 规格名 | 规格值 |
|---|---|
| 插拔次数 | ＞5000次 |
| 湿度 | 在温度40°,最高湿度达95% |
| 温度范围 | -55°～+145° |
| 振动 | 10-2000HZ,加速度147m/s²,≤1um瞬断 |
| 冲击 | 加速度490m/s²,≤1um瞬断 |
| 盐雾 | 珍珠铬72H、黑镍96H、不锈钢316L 1000H |
| 防护等级 | IP68防水防尘 |
