在工业自动化的复杂网络中，传感器、控制器与执行器之间的连接需求始终存在一对核心矛盾：一方面，不同行业-汽车、半导体、食品加工、不同设备-温度传感器、工业相机、伺服电机对连接器的防护、传输、安装要求差异极大；另一方面，工业系统又需要通过标准化接口降低兼容成本、简化维护流程。M12圆形连接器的价值，恰恰在于它以固定的12mm外径标准为基础，构建出一套可适配多元场景的弹性连接体系——它不是僵化的标准件，而是通过编码、材料、工艺的细微调整，在标准化框架内实现对差异化需求的精准响应，成为工业连接中兼容与适配的平衡载体。
这种弹性首先体现在编码体系构建的功能分区协议上。M12的A、B、C、D、X等编码并非简单的型号区分，而是针对不同信号类型设计的连接语法：例如，我们最常见的两种编码，A编码以4针、5针为主，核心是实现电源+信号的基础分离，1、2针传输24V直流电源，3、4针承载传感器的模拟信号或数字信号，这种布局恰好匹配工业传感器低功耗、小带宽的传输需求，万连科技的M12A编码组装式连接器便基于此设计，在汽车焊装车间的压力传感器组网中，无需额外转接即可实现电源与信号的同步传输，避免了多接口带来的布线混乱。

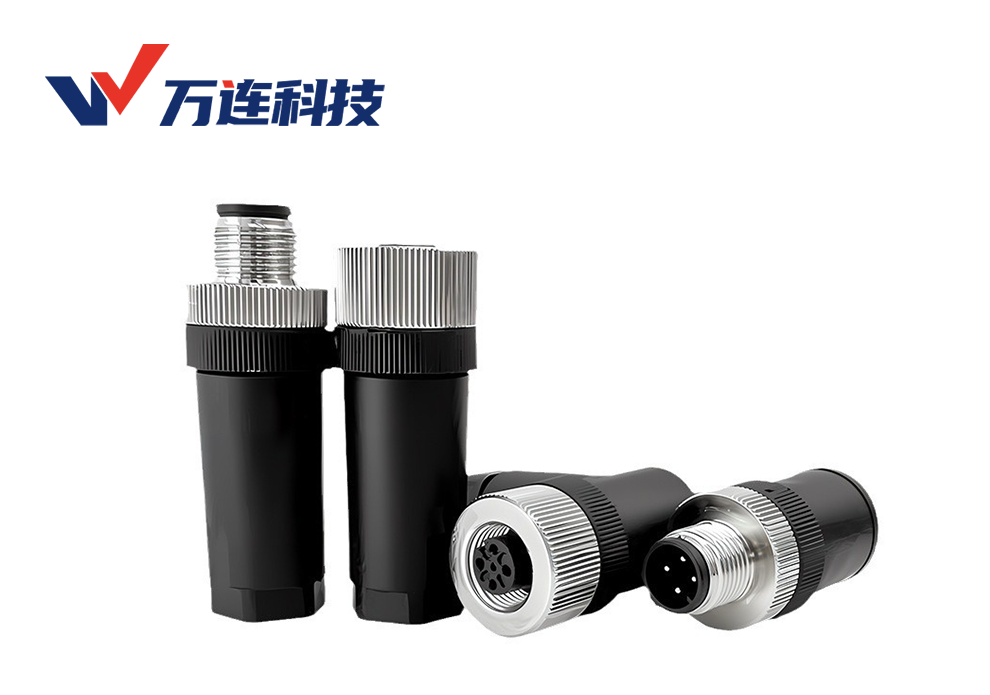

（图1 M12组装式连接器）
D编码则是为以太网传输定制的语法规则，8针布局中1、2针负责数据发送，3、6针承担数据接收，剩余针脚作为备用或接地，配合双层屏蔽结构（铝箔+镀锡铜编织网），可稳定支持Profinet、EtherNet/IP等工业以太网协议，万连科技的Profinet线缆连接器（M12-4芯D编码公头转RJ45）正是这一编码的典型应用，其IP67防护与百兆传输能力，让车间内分散的AGV设备能通过统一接口接入工业物联网，兼容不同品牌的控制器。这种编码逻辑的本质，是在M12标准接口尺寸内，通过针脚功能的协议化定义，让同一物理接口能识别不同类型的信号，实现一接口多场景的弹性适配。

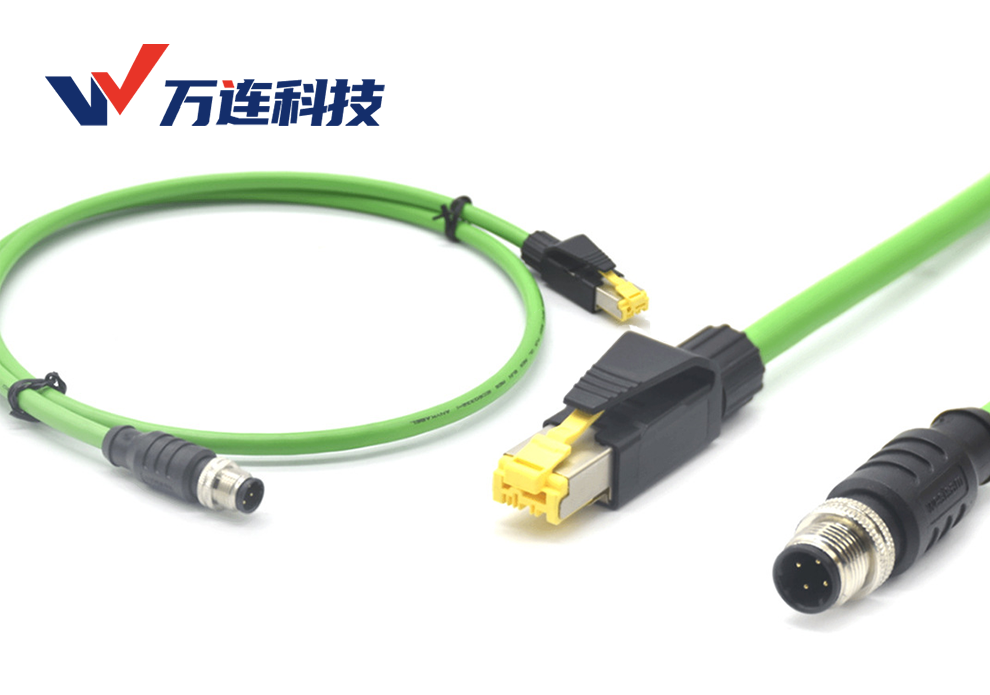

（图2 M12连接器4芯转RJ45线）
材料与结构的科学协同则是M12连接器应对极端环境的核心能力。万连科技推出的M12连接器采用PA66+30%玻璃纤维复合材料作为胶芯主体，这种材料在保持机械强度的同时，能在-40℃至105℃的温度范围内保持尺寸稳定性，线膨胀系数控制在3×10⁻⁵/℃以内，有效避免了极端温差导致的接口松动。外壳采用镀镍黄铜材质，不仅提供了优良的导电性，更通过金属镀层形成钝化保护层，在含油雾的车间环境中可将腐蚀速率降低70%以上。这种材料组合同时满足RoHS2.0环保标准，铅、汞等有害物质含量低于1000ppm，适配半导体洁净车间等对污染物敏感的场景。
机械结构设计则是M12满族抗振防水性能的核心。其采用的螺纹锁紧结构能提供80N的稳定锁紧力，配合O型密封圈形成双重防护——螺纹啮合产生的径向压力使密封圈紧密贴合接触面，实现IP67防护等级的密封效果，可在1米水深中浸泡30分钟而内部无进水。这种设计相比传统卡扣式连接器具有显著优势：在10-2000Hz的振动测试中，M12连接器的接触电阻波动不超过5mΩ，瞬断时间控制在1μs以内，而卡扣式连接器在相同条件下的故障概率是其20倍以上。万连科技产品的插拔寿命超过500次，每次插拔的插入力≤50N、拔出力≥5N，既保证了连接可靠性，又降低了人工操作强度。
电气性能的稳定性也是M12连接器的另一大技术方面的核心。其端子采用高弹性黄铜冲压成型，表面经镀金处理后接触电阻可控制在10mΩ以下，绝缘电阻则达到1000MΩ以上，确保微弱传感器信号的无失真传输。在电磁兼容性方面，部分型号采用法拉第笼式全金属屏蔽结构，通过镀锡铜编织网（覆盖率≥90%）与铝箔复合膜形成360°电磁屏障，在10kHz-1GHz频段内的电磁干扰衰减率≥80dB，满足EN55032ClassA标准要求。这种设计在电机密集的工业环境中尤为重要，汽车生产线采用带屏蔽的M12连接器后，传感器信号的误码率从0.3%降至0.01%以下。
M12连接器经典应用场景
汽车制造领域是M12连接器的典型应用场景。在焊装车间，连接机械臂位置传感器的M12连接器需承受147m/s²的冲击加速度和飞溅焊渣的高温考验，万连科技产品的镀镍外壳和高温耐受材料使其在此环境下的平均无故障时间达到10,000小时以上。在涂装车间的湿度环境中，IP67防护有效防止了漆雾和水汽侵入，车企采用后将传感器故障率降低了80%。在总装线的AGV设备上，M12分线盒实现了单个控制节点对多台执行器的协同控制，节省了60%的布线空间。

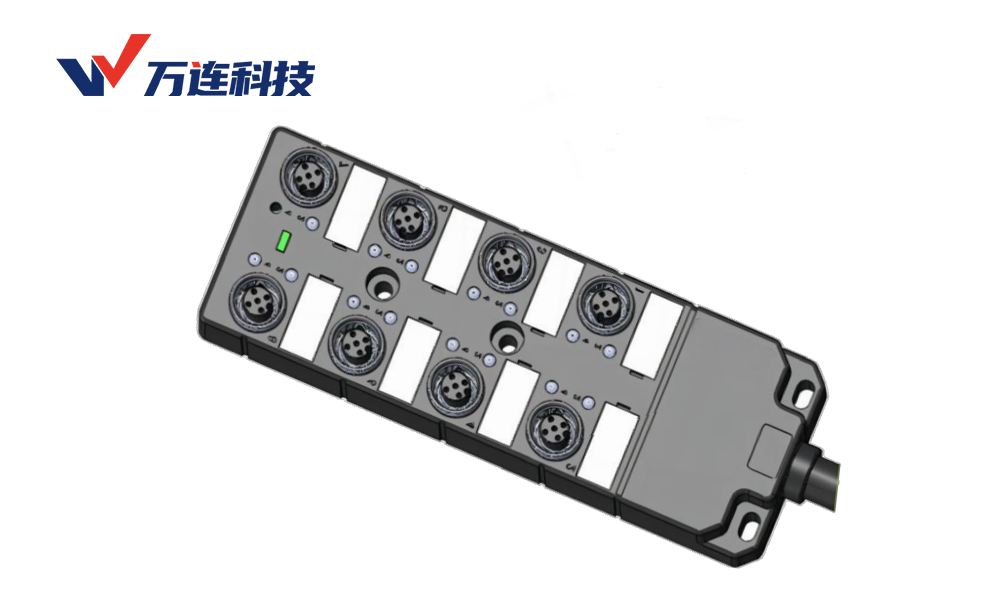

（图3 M12系列分线盒）
工业自动化的分布式架构中，M12连接器发挥着关键的组网作用。在半导体洁净车间，无硅化工艺生产的M12连接器可满足Class10洁净标准，避免硅酮污染物对晶圆的影响；其低颗粒释放特性确保在光刻设备的精密环境中不会造成光学元件污染。在食品包装生产线，耐H₂O₂消毒液腐蚀的TPU材质与IP67防护结合，使连接器能承受85℃高温冲洗而性能不受影响，符合FDA21CFRPart177.2600食品接触标准。某3C工厂的视觉检测工位采用M12连接器后，因接口问题导致的停机时间减少了70%。
轨道交通领域对M12连接器的可靠性提出了更高要求。列车控制系统中，M12接口需在强电磁环境下保持稳定通信，其金属屏蔽层能有效抵消牵引电机产生的电磁干扰，确保列车状态监测数据的实时传输。在乘客信息系统中，X编码连接器支持的高速数据传输使车厢显示屏能实时更新信息，而振动测试数据显示，经过1000m/s²冲击后，连接器的接触性能无明显变化。这种高可靠性使其成为轨道交通信号系统的首选连接方案。
随着工业4.0的深入推进，M12连接器正朝着更高性能、更智能化的方向演进。为适配超高清工业相机和5G工业网关的需求，X编码产品的传输速率将突破40Gbps，同时通过精密注塑工艺控制线束阻抗公差在±3%以内。智能化方面，集成NTC温度传感器和接触电阻监测芯片的M12连接器已开始应用，可实时向控制系统发送健康状态数据，使维护模式从被动响应转变为预测性维护。万连科技已构建模块化定制体系，通过标准化的导线、连接器、防护模块组合，从而满足不同行业的个性化需求。

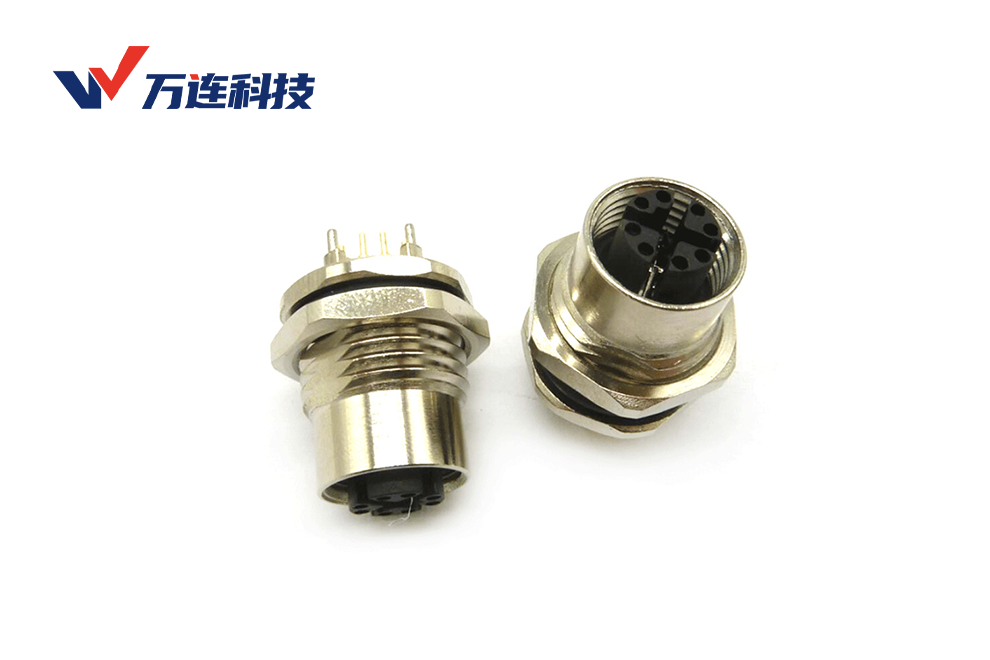

（图4 M12X编码金属款连接器）
总的来看，M12连接器的发展历程是工业连接需求不断升级的缩影——从单纯的机械连接到电气性能优化，再到智能化功能集成。它的每一处设计细节都凝聚着对工业环境的深刻理解：螺纹锁紧结构应对振动挑战，屏蔽设计解决电磁干扰，编码体系实现场景适配。在工业自动化向高精度、高可靠性迈进的过程中，M12连接器将继续以"隐形基石"的角色，支撑起更复杂、更智能的工业网络，为制造业的转型升级提供关键的连接保障。
