直插式连接器是工业设备、消费电子、新能源领域的快速连接桥梁，因插拔便捷、连接可靠，按场景需求分化出圆形、矩形及高性能特种等类型。作为专业连接解决方案提供商，万连科技覆盖多类直插式连接器产品线，下面从核心类型、特性及适配场景，详解其分类与应用边界。

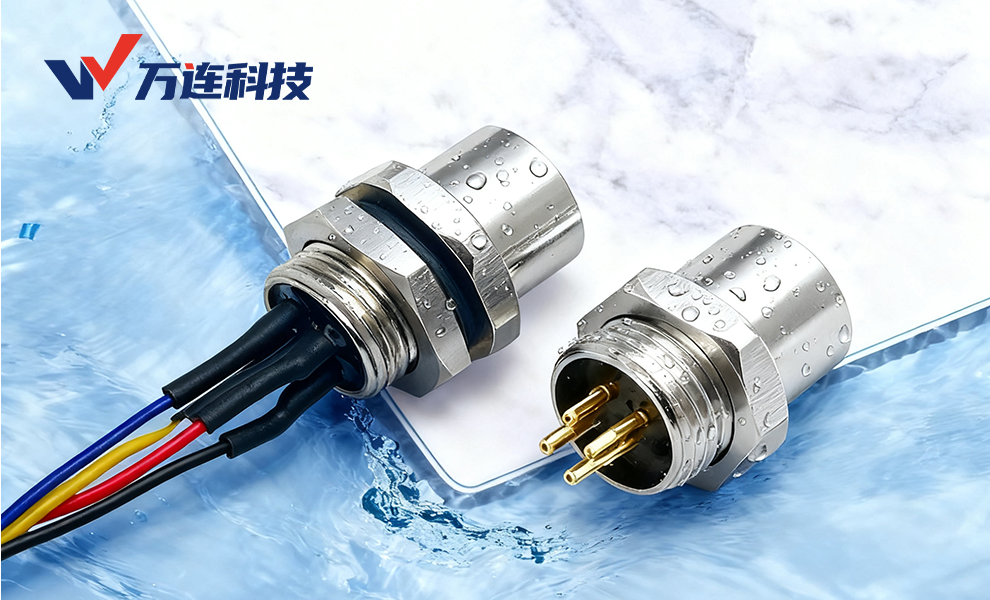

圆形直插式连接器：抗振耐候，适配复杂工业场景
圆形直插式连接器以结构紧凑、抗振性强为优势，多采用螺纹或卡扣直插锁紧，广泛用于工业自动化、户外设备场景。
1.M12系列：工业自动化通用款
万连M12圆形直插连接器按编码分A、B、D、S等类型：
信号传输款（A/D编码）：4-12芯，铝箔+镀锡铜网双重屏蔽（效能≥85dB），适配传感器、机器视觉相机，插拔力15-30N，单手可操作；
动力传输款（S编码）：单芯额定电流15A，接触电阻≤5mΩ，适合伺服电机、AGV驱动，外壳用PA66+30%玻纤，耐-40℃~105℃，抗振达10-2000Hz、15g加速度，某汽车零部件厂用其连接传感器，插拔效率提升60%，无振动断连问题。

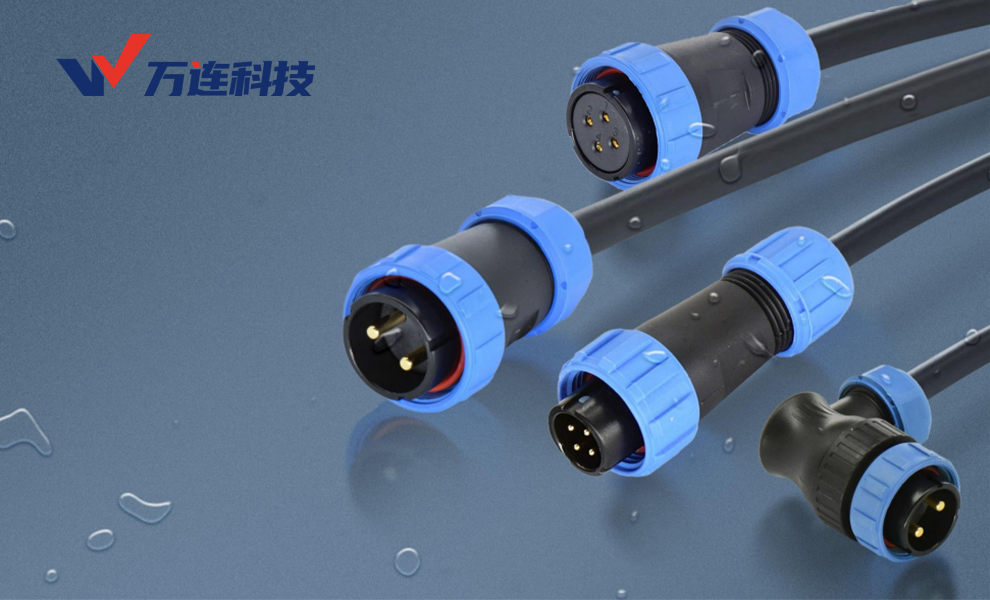

2.DP防水圆形款：户外与潮湿场景专属
万连IP67/IP68防护圆形直插连接器：
氟橡胶密封圈+直插自锁，旋转1/4圈锁紧，1米水深浸泡30分钟无渗漏；
针芯采用黄铜镀金实心材质，防腐抗氧化，导电性能强，适配沿海风电机舱连接，使用寿命较普通款延长2倍。

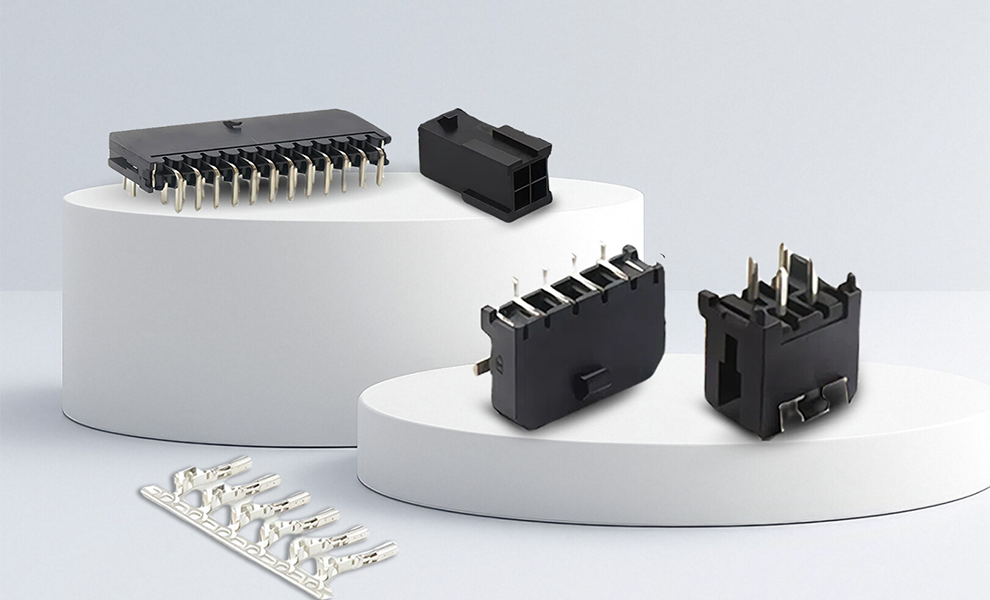

矩形直插式连接器：高集成度，适配狭小空间
矩形直插式连接器以多芯集成、空间利用率高为优势，引脚阵列排布，适合多信号/动力集成传输，用于智能家电、工业控制、储能柜等狭小空间。
1.板对板矩形直插款：消费电子与模块集成主力
万连板对板矩形直插连接器：
芯数2-64芯，引脚间距1.27mm-2.54mm，浮动式设计补偿±0.5mm安装偏差，避免引脚损坏。绝缘外壳用耐260℃LCP材质，满足SMT回流焊。
2.工业矩形直插款：耐油抗振，适配恶劣环境
万连工业矩形直插连接器：
外壳用耐油PA66，通过ISO1817耐油测试，切削油浸泡1000小时无开裂；
端子压接+焊接固定，抗振20g加速度，适配机床控制柜、储能柜多模块集成，可同时传动力（20A）与信号（工业以太网），减少线缆杂乱。
高性能特种直插式连接器：突破极端场景限制
针对高温、高压、强腐蚀等极端场景，特种直插式连接器在材质、结构上特殊设计，满足严苛标准。
1.高温直插连接器：新能源与军工场景适配
氟塑料材质耐-60℃~260℃，端子用耐高温铬铜，200℃下接触电阻变化≤3mΩ；
直插快锁结构，插拔寿命超5000次，适配新能源汽车电池包（单芯额定电流30A），150℃高温下连续运行1000小时无失效。
2.高压直插连接器：新能源储能与电力设备专属
额定电压1000VDC，绝缘电阻≥1000MΩ，双层绝缘+外屏蔽，爬电距离≥12mm，符合UL1977标准；
直插接口带防误插键位，适配储能柜电池簇连接，某储能企业使用后无混插损坏问题。
3.耐腐蚀直插连接器：化工与海洋场景适配
全不锈钢316L外壳，端子镀镍≥5μm，耐盐雾2000小时（超普通款1倍）；
全氟橡胶密封圈耐pH2-12酸碱，适配海洋探测设备、化工反应釜传感器，海水浸泡3年无腐蚀。
选型关键：按场景需求匹配类型
空间优先：狭小空间（家电内部、机器人手指）选矩形直插款；
环境优先：工业振动、户外选圆形款（抗振防水），极端场景选特种款；
传输优先：单信号/动力选圆形款，多集成选矩形款。
万连可提供选型推荐+定制，非标场景（5mm空间、-40℃低温）72小时出样，确保适配需求。
总结：类型无优劣，适配是核心
直插式连接器各类别为场景精准设计：圆形款抗振耐候，矩形款集成高效，特种款破极端限制。企业需结合空间、环境、传输需求选择，或借助万连定制能力，让连接器发挥便捷连接、稳定传输价值，筑牢设备连接基础。
