电线对接头-连接器怎么选？类型分类、功能特点与场景适配指南

电线对接头-连接器是实现电路模块化连接的核心部件，需根据传输介质（网线、电缆、电线）、环境工况（防水、抗振、高腐）及连接需求（临时/固定、高频插拔）选择类型。结合万连工业级产品参数与行业标准，其分类及功能可精准拆解如下。



一、网络类电线对接头



1.RJ45对接头（双绞线专用）



核心参数：适配超五类/六类/七类双绞线，内部触点镀金/镀镍（镀层厚度≥0.5μm），接触电阻≤10mΩ，支持1000Mbps-10Gbps传输速率；

结构特点：两端为插孔设计，贴合RJ45水晶头规格，部分带屏蔽外壳（屏蔽值≥85dB）；

功能与应用：延长网线长度（如办公室布线）、修复破损网线，避免重新布线成本，家庭及商用网络场景通用。

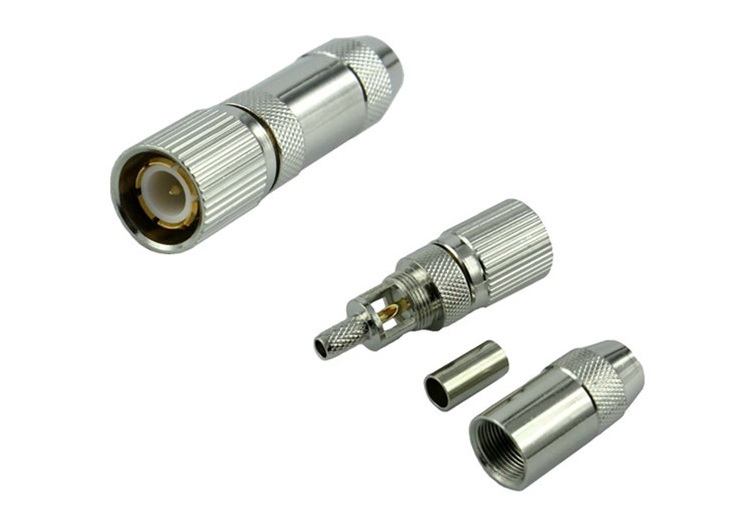

2.同轴电缆对接头（F头/BNC头）



核心参数：适配有线电视线、监控信号线，特性阻抗75Ω（视频）/50Ω（射频），插入损耗≤0.3dB@1GHz；

结构特点：F头为旋紧式，BNC头为卡扣式，均带绝缘密封圈；

功能与应用：F头用于有线电视信号传输，BNC头用于监控设备、射频仪器，抗电磁干扰能力强，确保信号无畸变。



3.光纤对接头（光纤适配器）



核心参数：适配SC/LC/FC接口光纤，材质为陶瓷插芯（同心度误差≤0.5μm），插入损耗≤0.2dB，回波损耗≥50dB；

结构特点：高精度对准设计，配合熔接/冷接技术使用；

功能与应用：数据中心、高速网络的光信号传输，减少光功率损耗，适配10Gbps以上高频场景。



二、通用电线对接端子



1.基础对接端子（按固定方式分）



弹簧端子：通过弹簧压力固定导线，无需工具，接线线径0.2-6mm²，额定电流1-30A，适配配电柜临时接线；

螺帽端子：螺丝紧固导线，线径0.5-10mm²，额定电压600V，适合固定连接（如配电箱内布线），绝缘外壳为PA66（阻燃V-0级）；

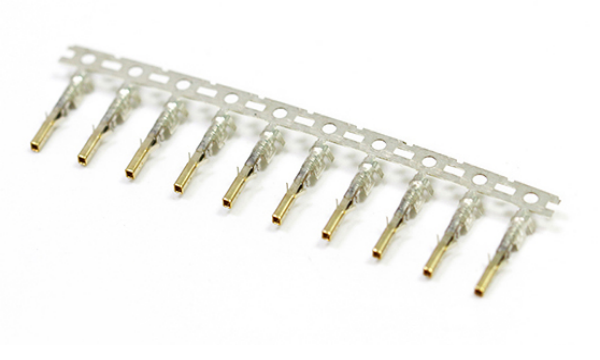

PCB板端子：焊接于电路板，间距2.54-5.08mm，Pin数2-24Pin，万连C4201系列即为此类，支持线对线/线对板连接，最大电流9A，适配家电及工业控制模块。



2.对插式公母接头



核心参数：公头带插针（黄铜镀金，直径0.6-1.2mm）、母座带插孔，接触电阻≤5mΩ，插拔寿命≥500次；

结构特点：含排针/排母（间距2.54mm常用）、盒式连接器（带防呆键位），万连板对板/线对板连接器均采用此结构；

功能与应用：电路板间（板对板）、电线与电路板间（线对板）的模块化连接，如机器人控制器、仪器仪表，便于维修更换。



三、工业级防水对接连接器：应对严苛环境

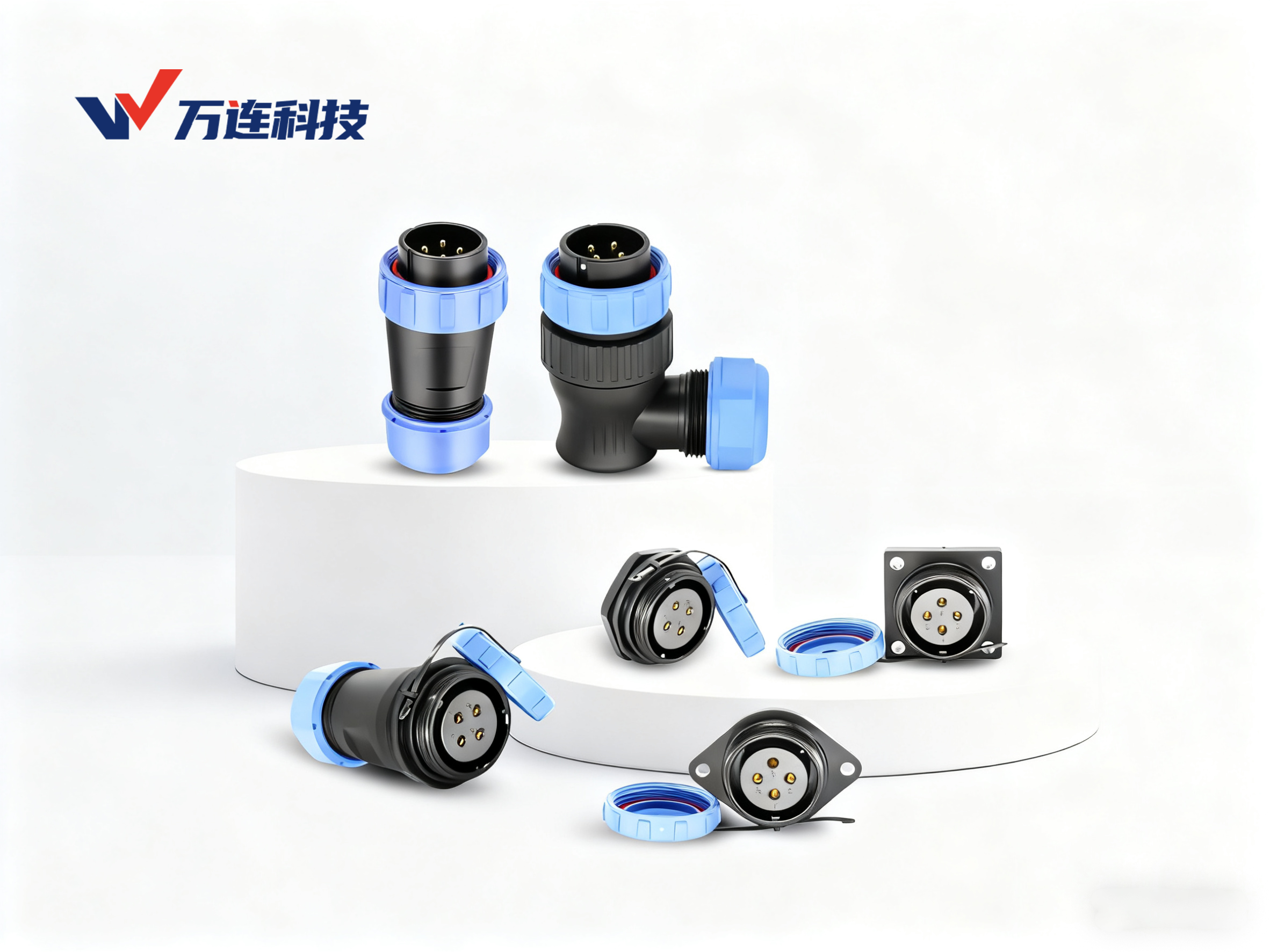

1.塑胶壳防水对接连接器（万连DP系列）



核心参数：防护等级IP68（10米水深浸泡），外壳为PA66+玻纤（耐温-40℃~85℃），端子铜针镀金（接触电阻0.5-5mΩ），支持焊接/压接接线；

结构特点：螺纹锁紧（扭矩0.8-1.2N·m），含电缆插头、法兰插座等配套，芯数2-12芯；

功能与应用：户外储能设备、露天灯光系统的大电流电源传输，抵御雨水、粉尘侵入，避免短路。



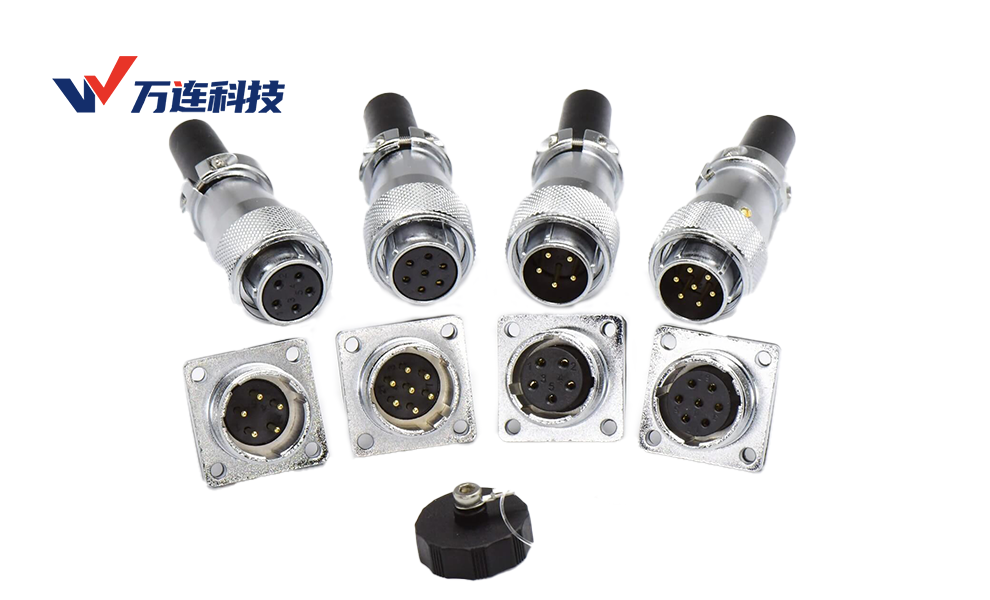

2.金属壳防水对接连接器（万连DS系列）



核心参数：防护等级IP44-IP68，外壳锌合金镀铬（耐盐雾1000小时），绝缘体PPS（耐温260℃），最大电流25A；

结构特点：直插式螺纹锁紧，抗10-2000Hz振动（15g加速度无位移），芯数2-35芯；

功能与应用：机床设备（切削液环境）、沿海通信基站（高腐），防止金属锈蚀与振动松脱，保障工业自动化设备稳定供电。

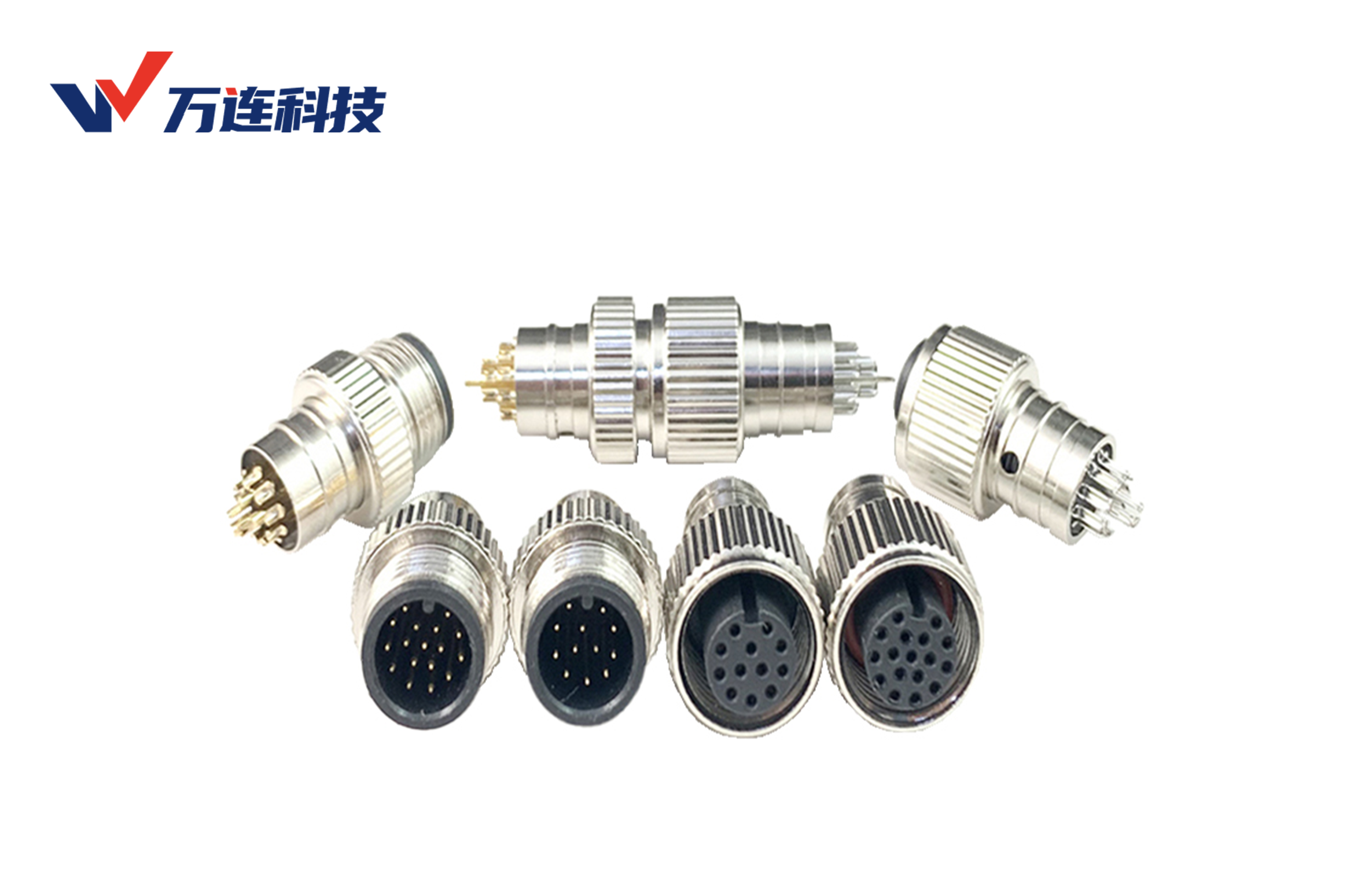

3.微型防水对接连接器（万连M8/M12系列）



核心参数：M8符合IEC61076-2-104标准，M12遵循欧盟标准，均为IP67防护，耐油、抗紫外线，芯数2-12芯；

结构特点：注塑成型密封，螺丝防振松设计，端子铜镀金；

功能与应用：工业传感器（温度、光电）、机器人关节（狭小空间），实现微型化电线对接，适配高精度信号传输。



四、特种场景对接连接器：强化工况适应性



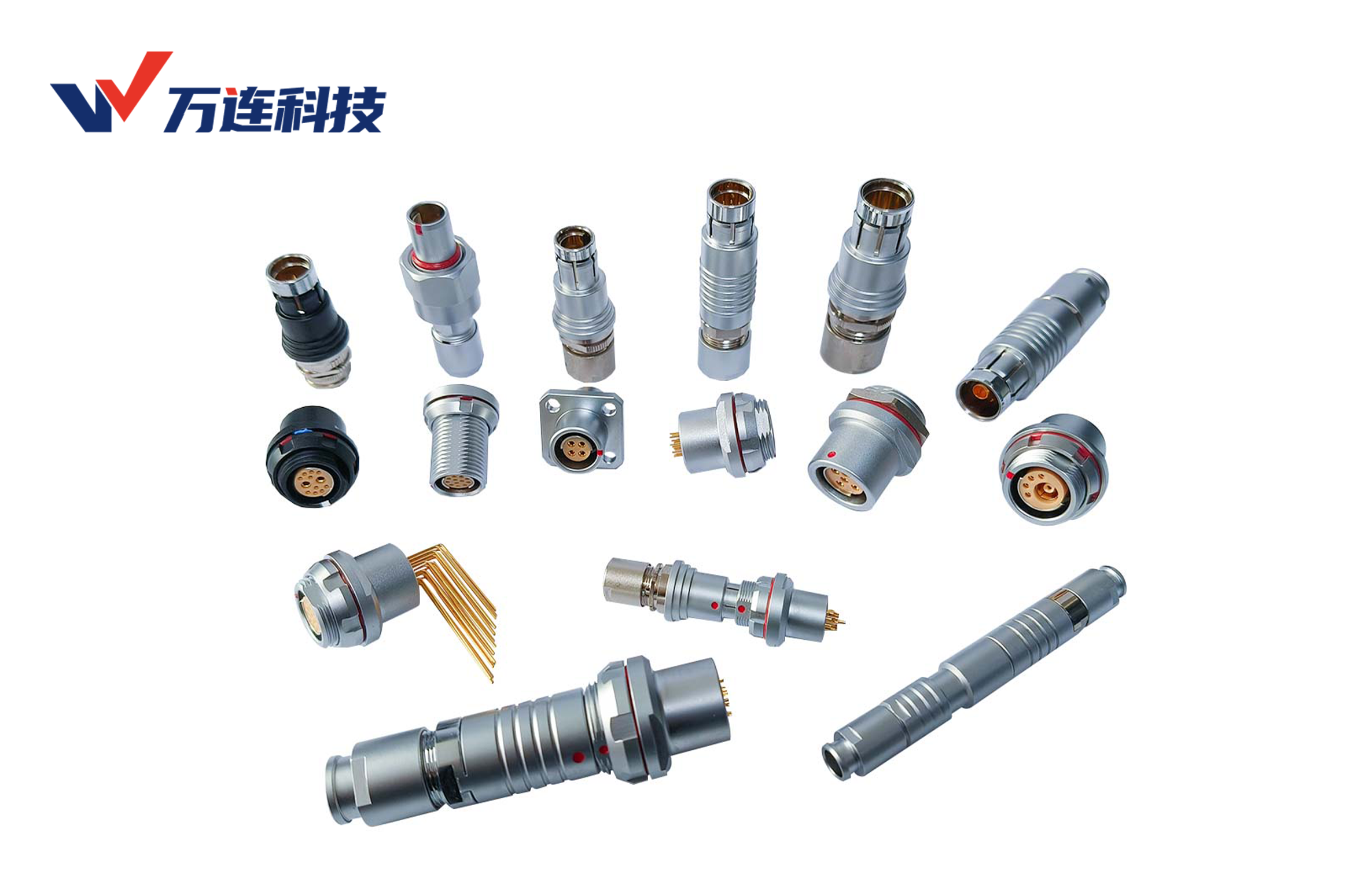

1.推拉自锁对接连接器（万连B/K系列）



核心参数：插拔力20-50N，接触电阻≤5mΩ，带视觉定位标识与听觉反馈，抗振动/冲击；

结构特点：小型化（直径≤15mm），防盲插键位，防止拉扯电缆断联；

功能与应用：医疗设备（诊断仪器）、航天航空（有限空间），适配频繁插拔且空间受限场景，确保连接可靠性。



2.防爆/耐高温对接连接器



核心参数：防爆等级ExdIIBT6，耐温-55℃~150℃，绝缘电阻≥1000MΩ，适配10-50A电缆；

结构特点：隔爆外壳+阻燃绝缘层，螺丝连接固定；

功能与应用：石油化工、冶金等易燃易爆环境，避免电火花引发危险，保障电缆与设备的安全对接。



电线对接头-连接器选型需遵循介质定类型、工况定防护、需求定结构原则：网络信号传输选RJ45/光纤对接头，工业固定布线选螺帽端子/万连C4201系列，户外/高腐场景选DP/DS防水连接器，高频插拔选推拉自锁款。通过参数（接触电阻、防护等级、传输速率）与场景精准匹配，可最大化连接可靠性，降低电路故障风险。
