工业自动化生产线正陷入连接器冗余困境——某汽车焊装线需同时部署电源连接器（伺服驱动供电）、信号接口（传感器数据采集）、数据接头（工业以太网通信），3类连接器占据控制柜55%空间，且布线交错导致故障排查时间从30分钟增至2小时。2025年工业自动化市场规模突破2.8万亿元，设备集成度较2020年提升40%，传统一功能一连接器的模式已无法适配高效生产需求。
混合型圆形连接器（信号+电源+数据三合一）凭借单一连接实现多类型传输，成为简化布线、降低故障的核心方案，万连科技M12Y编码、DP系列等产品已在汽车焊装线、3C装配线落地，通过多芯集成与协议兼容，验证其对工业自动化的整合价值。
一、痛点解决：从多连接到单接口的效率跃迁
工业自动化的多连接器并行模式，带来三大核心痛点，而混合型圆形连接器通过功能整合实现精准破解：

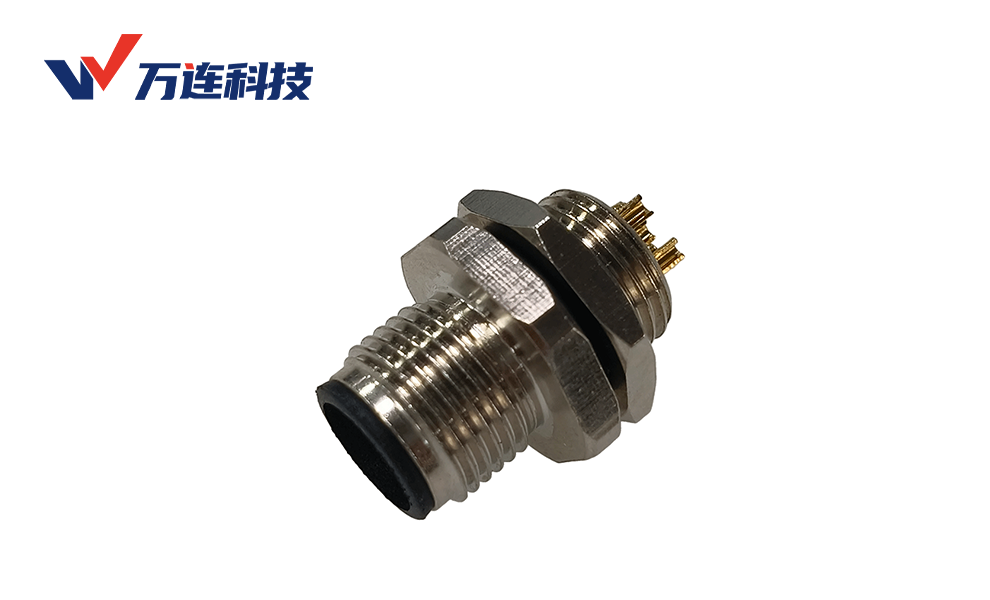

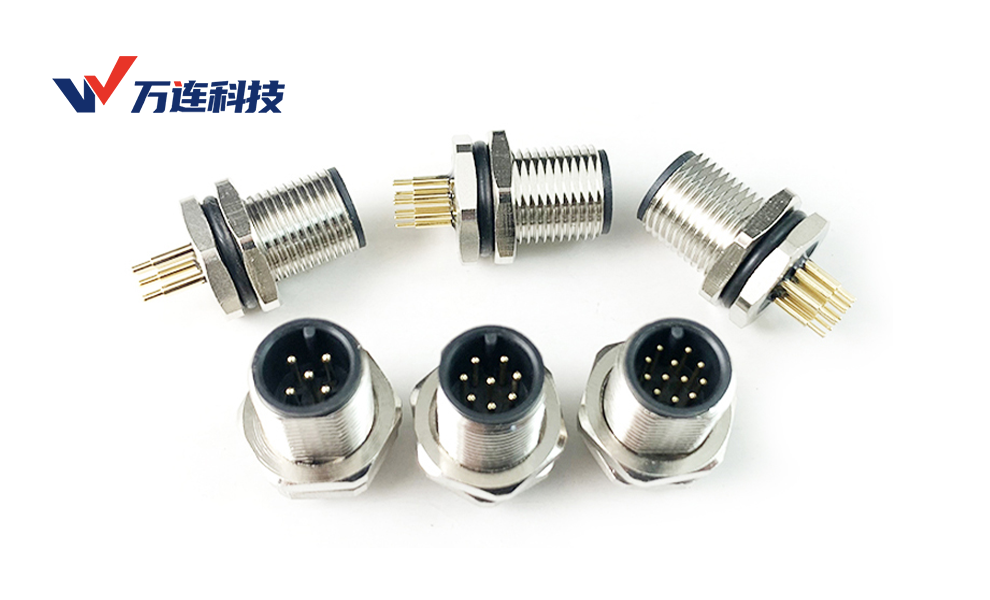

布线复杂与空间浪费：传统方案中，1台工业机器人需3-5个独立连接器（电源24V、传感器信号、EtherCAT数据），布线长度超5米，控制柜内线缆缠绕严重。万连科技M12混合型连接器（Y编码）通过1个接口整合电源（24V/16A）、2路信号（RS485）、1路数据（100Mbps以太网），布线长度缩短至1.5米，控制柜空间占用减少50%；
故障点多与排查难：多连接器意味着多接口、多线缆，接触不良、线缆老化等故障点增加60%，广东一家3C工厂曾因传感器信号连接器松动，导致整条装配线停机1.5小时；
兼容性差与集成难：不同品牌的电源、信号、数据连接器常存在接口不兼容问题，需额外适配模块。万连科技混合型连接器遵循IEC61076-2-010（M12推拉标准），无需适配模块，集成效率提升40%。
二、技术设计：多芯集成与可靠防护的双重保障
混合型圆形连接器的核心竞争力在于功能整合不牺牲性能，万连科技通过结构设计与材料优化，实现电源、信号、数据的稳定共存：
1.多接口集成：芯数分配适配多类型传输
芯数功能划分：以万连科技M12Y编码混合型连接器为例，8芯设计分为两组——4芯用于电源（24V/16A，适配伺服驱动）、2芯传输传感器信号（如光电开关的NPN信号）、2芯支持工业以太网（PROFINET，100Mbps），芯间绝缘间距≥0.5mm，避免电源干扰信号；
触点与传输优化：电源极采用黄铜镀银触点（厚度1.5μm），降低导通损耗，24V/10A工况下温升≤15K；信号极用黄铜镀金（厚度1μm），接触电阻≤3mΩ，确保传感器信号无失真；数据极适配差分信号传输，插入损.耗≤0.3dB@100MHz，满足PROFINET实时性要求；
锁紧与密封：采用螺纹锁紧（扭矩8-10N·m）+氟橡胶密封圈，防护等级达IP67，在车间油污、粉尘环境中，绝缘电阻仍≥100MΩ，避免环境因素导致的传输异常。
2.抗干扰与环境耐受：适配工业严苛场景
电磁屏蔽：外壳采用镀铬铜材质，配合铝箔+镀锡铜编织网双层屏蔽，在10kHz-1GHz频段屏蔽效能≥60dB，可抵御变频器、电机等强干扰，某汽车焊装线用后，数据传输误码率从10⁻⁶降至10⁻⁹；
宽温与耐用：耐温范围-40℃~85℃，万连科技DP系列在东北冬季（-30℃）的车间中，电源传输效率仍保持98%；插拔寿命≥5000次，是传统连接器的2倍，适配生产线频繁维护需求。
三、协议兼容：覆盖主流工业总线标准
混合型圆形连接器需适配工业自动化常用总线协议，万连科技通过接口编码与硬件优化，实现多协议兼容：
PROFINET协议：M12D编码混合型连接器（万连科技主力型号）支持100Mbps传输，满足PROFINETIRT实时性要求（循环周期≤1ms），适配汽车生产线的机器人协同控制；
DeviceNet协议：采用B编码接口，支持CANopen子集，传输速率500kbps，可连接变频器、气缸等执行器，某物流分拣线用其整合电源与DeviceNet信号，布线减少60%；
CANbus协议：通过双绞线缆与差分信号设计，支持CAN2.0B协议，传输距离≤500米，适配智能控制柜内PLC与传感器的通信，万连科技该系列产品通过CAN一致性测试，无丢帧现象。
四、应用场景：两大核心领域的落地实践
1.自动化生产线：简化设备互联
汽车焊装线需连接机器人、焊接电源、视觉传感器、PLC等设备，传统方案用5类连接器，布线混乱且故障频发。万连科技M12Y编码混合型连接器（电源+信号+PROFINET）实现一器连多设备：
电源极给机器人伺服驱动供电（24V/12A）；
信号极传输视觉传感器的定位信号；
数据极通过PROFINET与PLC通信，实时反馈焊接参数。
2.智能控制柜：压缩集成空间
3C工厂的智能控制柜需集成电源模块、信号采集卡、工业以太网交换机，传统方案需3个独立连接器，占用柜内40%空间。万连科技DP系列混合型连接器（IP68防护）实现：
电源极承载220V/5A，给控制柜内模块供电；
信号极传输8路传感器信号（温湿度、压力）；
数据极支持100Mbps以太网，连接交换机与上位机。
五、优势分析：数据见证整合价值
空间与成本：单一混合型连接器替代3类传统产品，布线材料成本降低40%，控制柜空间节省50%，某汽车零部件厂用后，单条生产线硬件成本年省15万元；
效率与维护：设备集成时间从3天缩短至1天，故障排查时间缩短70%，3C装配线的有效生产时间提升8%；
可靠性与适配：通过万连科技CNAS实验室的协议兼容、抗干扰、环境耐受测试，产品合格率达99.9%，且支持小批量定制（7天快交期），适配不同生产线的个性化需求。
工业自动化的集成化趋势，要求连接器从单一功能转向多能整合。混合型圆形连接器不是简单的功能叠加，而是通过技术设计实现电源、信号、数据的协同传输，万连科技凭借18年制造经验与多协议适配能力，为生产线与控制柜提供可靠方案。未来随工业4.0深化，这类连接器还将向光纤+电信号混合升级，进一步支撑工业自动化的高效与智能。
