航插线束接触不良故障避免方法 排查与安装规范

航插线束接触不良是自动化设备、户外储能、工业产线中最易出现、影响最直接的电气故障，轻则信号中断、设备误动作，重则停机、发热甚至引发安全隐患。万连科技结合DP系列防水航插的结构特点，从故障根源解析、预防设计、现场排查、规范安装四方面，给出一套可直接落地的方法，从源头避免接触不良问题。

一、  航插线束接触不良的核心故障原因

接触不良并非偶然，大多由固定诱因反复作用导致，工程现场最常见的有四类：

1. 连接锁紧不到位，航插依靠螺纹锁紧提供稳定接触压力，若未旋紧、防脱结构失效，设备运行振动会使插头松动，接触电阻瞬间变大，引发断续接触。
2. 接触件劣化与氧化，普通材质触点在潮湿、盐雾、油污环境下易氧化发黑，导致导电性下降。DP系列采用黄铜镀金接触件，正是为了从材料上抑制氧化腐蚀。
3. 压接工艺不达标，芯线与插针压接松散、虚压、断线，会使电流/信号传输受阻。尾部应力不足、拉扯受力，也会导致内部芯线断裂。
4. 异物侵入与密封失效，粉尘、水汽、油泥进入航插内部，会在触点表面形成绝缘层，破坏电气连接。

二、  从设计与选型上避免接触不良（最有效手段）

预防比维修更关键，正确选型与设计可大幅降低故障率：

1. 选用可靠锁紧结构，优先使用螺纹锁紧+防脱旋紧环结构，如DP系列，依靠机械结构保证振动环境下不松脱，比普通快插更稳定。
2. 坚持使用镀金接触件 ，黄铜镀金表面抗氧化、抗腐蚀、接触电阻低，是工业与户外场景的标配，可长期保持稳定导通。

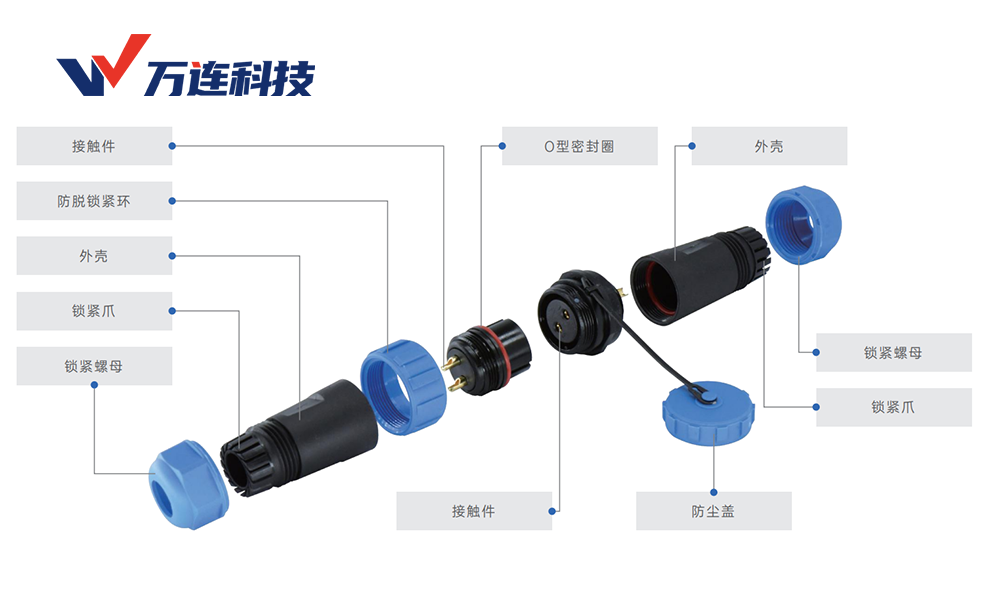

3. 采用一体化密封设计，选择带双O形密封圈、全密封注塑的航插，保持IP68防护等级，杜绝水汽、粉尘进入内部造成污染。
4. 增加应力释放结构，尾部必须有应力消除设计，避免拉扯、弯折、扭转直接作用于插针与芯线连接处，防止内部断线。

三、  现场安装规范：从源头杜绝接触不良

安装环节是故障高发区，按以下要点执行可大幅降低问题：

1. 航插必须锁紧到位，螺纹式航插要旋转至完全紧固，确保防脱结构卡入到位，避免“假锁紧”。
2. 禁止带电插拔，带电插拔会产生电弧，烧蚀触点表面，长期必然导致接触不良。
3. 保持触点清洁，安装前检查插针是否清洁、无氧化、无变形，禁止用手直接触摸接触件。
4. 规范压接工艺，采用专业压线钳，确保压接紧实、无松散、无断丝，不使用手工焊接替代压接。
5. 合理布线预留余量，避免线束长期受拉，移动设备使用拖链保护，减少振动疲劳断裂。

四、  接触不良故障快速排查流程（现场可直接用）

一旦出现异常，按以下步骤高效定位：

1. 外观检查，看航插是否松动、密封圈是否破损、外壳是否进水、插针是否氧化或变形。
2. 锁紧力确认，重新锁紧航插，确认旋紧力度足够，防脱结构正常。
3. 导通与电阻测试，用万用表测量每一路的导通性与接触电阻，合格值应低于5mΩ。
4. 检查压接尾部，轻拉尾部线缆，观察是否存在时通时断，判断内部是否断线。
5. 替换验证，用合格备用线束直接替换测试，快速区分是线束问题还是设备接口问题。

五、  长期维护建议：延长使用寿命、保持稳定接触

1. 定期检查锁紧状态与密封完整性，尤其在振动大的设备上。
2. 户外与潮湿环境每季度检查一次防水圈，避免老化失效。
3. 多芯航插避免空置针脚长期裸露，使用防尘盖保护。
4. 建立线束台账，对振动、移动、潮湿点位的线束优先周期更换。

行业趋势：标准化、高可靠、预制化成为主流

当前工业设备正朝预制线束、一体化航插、全密封设计发展，DP系列这类IP68防水、螺纹锁紧、镀金触点、PA66高可靠外壳的航插，已成为自动化、储能、户外设备的主流选择，目的就是从根本上减少接触不良这类高频故障。

航插线束接触不良，本质是锁紧、密封、材料、工艺、安装五大环节出现短板。只要选用黄铜镀金、IP68密封、螺纹锁紧的可靠航插，严格执行安装规范，配合标准化排查流程，就能从源头避免此类故障，让设备连接长期稳定可靠。
