一、常见误区与正确做法
在电子系统设计中，EMI（电磁干扰）常被误解为“高频电路的专属问题”或“只需在PCB布局时考虑”。实际上，EMI既可通过空气辐射，也可通过信号线和电源线传导并注入电路，或让这些线路充当天线将干扰再次发射。任何外壳上的缝隙——包括连接器插头与插座之间的配合间隙——就像一扇双向通行的门，EMI能量可由此自由进出。因此，将连接器纳入系统级EMC设计是必选项而非可选项，正确的做法是从连接器选型阶段即考察其屏蔽结构、接地路径与滤波能力。
二、正确做法：三大设计特点缓解电磁干扰

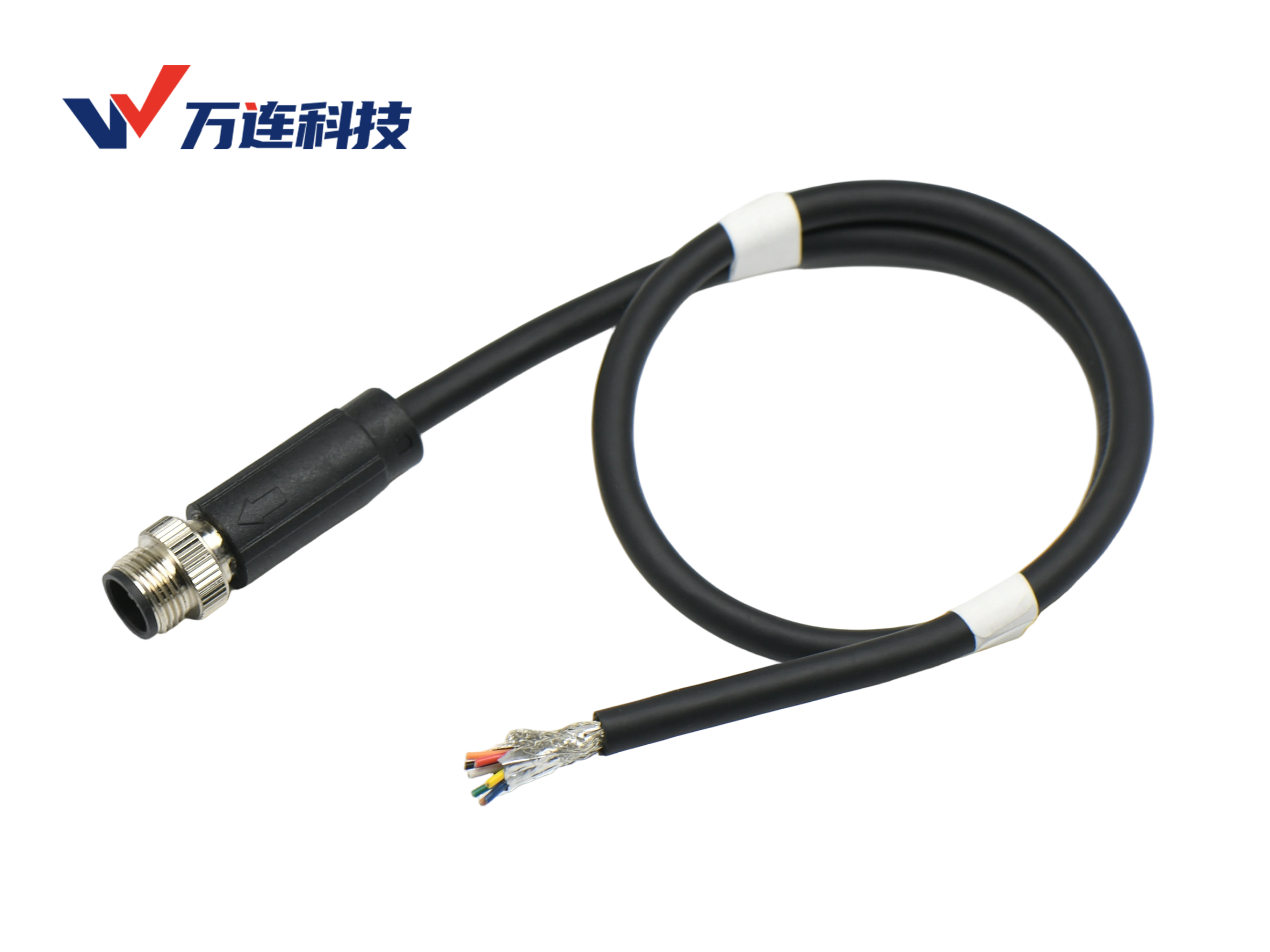

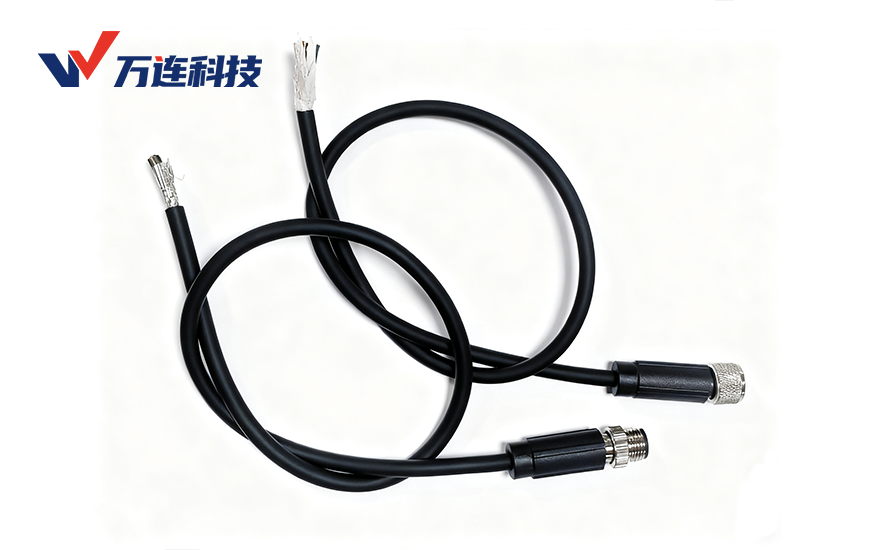

第一，360°全方位屏蔽覆盖。 整个连接器——包括插头、插座、板载焊接区域以及信号端子的接触部分——均应采用金属屏蔽层覆盖。万连科技推出的M系列圆形连接器提供360°全方位屏蔽选项，为信号传输提供额外电磁干扰保护。屏蔽设计不仅阻止源自插头和插座接触点的电磁噪声辐射，也防止信号端子板安装区域的辐射。

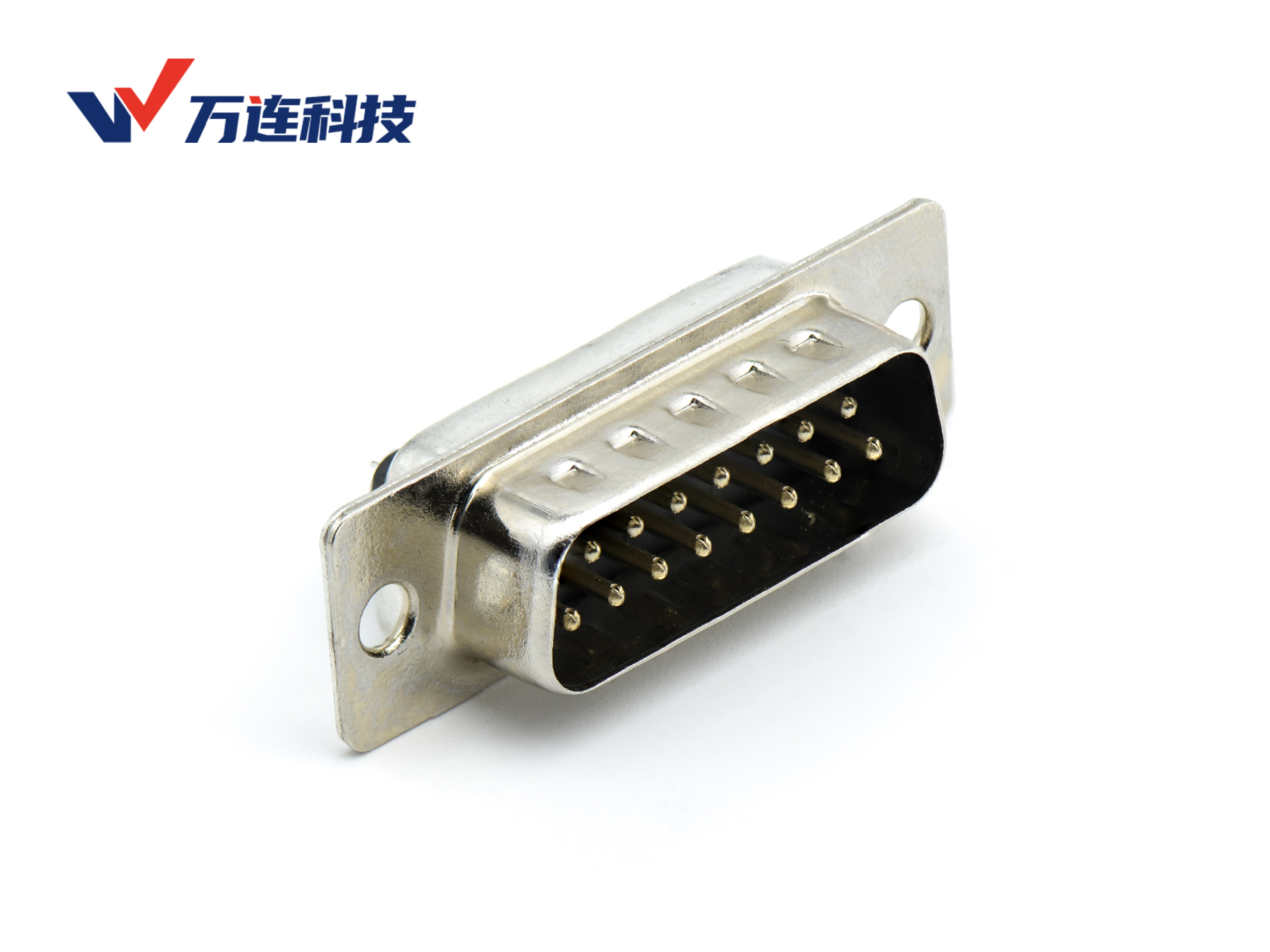

第二，多点接地确保低阻抗路径。 插头与插座的屏蔽层在配对时应形成多点电气连接，确保屏蔽层中感应的电流有充足的接地返回路径。万连D-sub连接器的金属外壳设计提供了良好的接地连续性，其引脚有9P、15P、25P、26P、37P、44P、62P等多Pin数选型，满足不同需求。
第三，板级接口的良好接地。 连接器屏蔽层与电路板之间的接口应在多个点妥善接地，以改善接地返回路径。连接器屏蔽技术的合理运用使得连接器能够靠近敏感子系统（如无线通信的发射/接收天线），为电路板设计提供更大灵活性。
三、优化路径：从被动屏蔽到主动滤波
传统的EMI防护主要依靠金属屏蔽体的反射与吸收。但随着信号频率进入GHz频段、设备集成度不断提高，仅靠屏蔽已不足以应对复杂电磁环境。优化路径应拓展至以下方向：
其一，连接器与滤波器件一体化。 将共模扼流圈、电容网络等滤波元件集成在连接器内部，在互连点精准阻断无用射频信号。其二，屏蔽型线束整体设计。 万连FFC/FPC柔性扁平电缆经过EMI屏蔽加工，使电子信号更加稳定可靠，消除干扰。其三，系统级接地拓扑优化。 确保连接器外壳、线缆屏蔽层、PCB地平面和设备机壳形成单一参考地，避免接地环路引入差模干扰。
四、工程建设中的EMI管理策略
在工程实践中，EMI抗干扰应贯穿系统设计全周期：原理图设计阶段明确连接器的屏蔽接地方式（外壳直接接机壳地还是通过电容接逻辑地）；PCB布局阶段确保连接器下方无分割地平面，保持完整的参考层；线束装配阶段确保屏蔽层与连接器壳体之间为360°低阻抗压接，而非“尾辫式”单点引出；系统测试阶段对关键信号链路进行辐射发射（RE）与传导发射（CE）测试，验证EMI抑制效果。

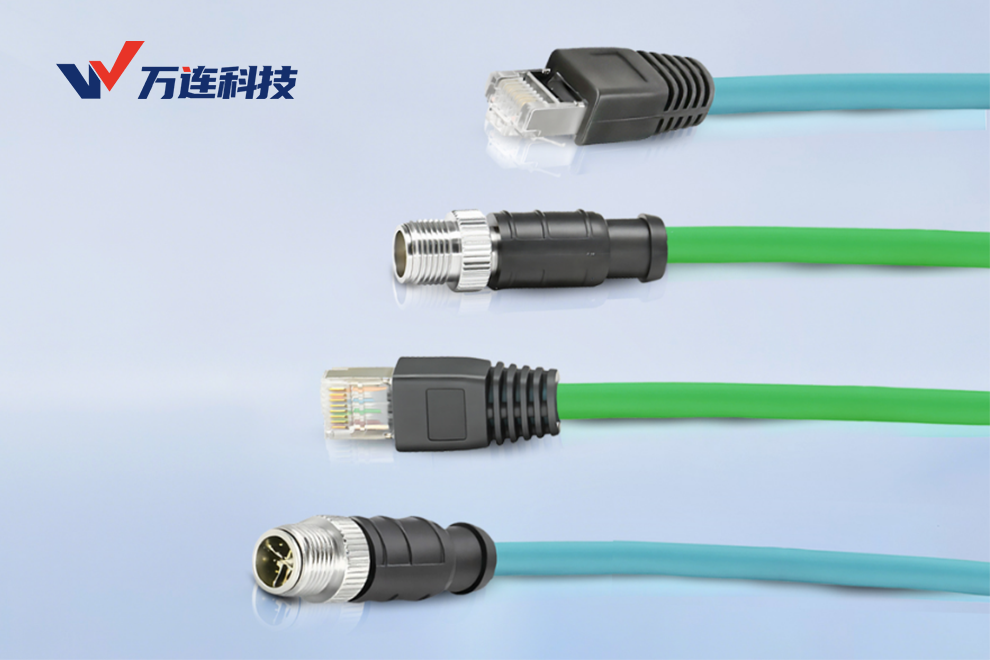

EMI抗干扰是连接器在工业、汽车、通信等复杂电磁环境中发挥作用的核心保障。通过在连接器上实施屏蔽措施，可显著提升其电磁兼容性，从而有效应对电磁噪声的干扰。万连科技在RJ45、D-sub、M系列圆形连接器等产品中融入屏蔽设计与接地优化，同时通过FFC/FPC线束的EMI屏蔽加工及屏蔽型定制线束服务，为不同行业的客户提供从元件级到系统级的EMI连接解决方案。
