在公园、广场或城市级景观照明项目中，集中控制柜负责对区域内大量灯具进行统一管理与联动控制，多路信号及电源与信号的混合传输需求对接口的稳固性与信号完整性提出更高要求。下面介绍万连科技D-SUB连接器及工业级RJ45接口在集中控制场景中的应用方案，分析产品在多路信号集成与抗干扰方面的技术特点。
- 场景需求分析
城市级景观照明项目通常涉及数百至数千套灯具的统一调度。集中控制柜作为主控制器与各区域分控器之间、以及控制柜与上位机管理系统之间的连接中枢，承担着多路控制信号或电源与信号混合传输的任务。此类连接要求接口结构稳固、信号完整性高、维护方便，且需适应控制柜内部密集布线与长期连续运行的环境条件。
- 产品应用方案
针对集中控制层级应用，万连科技提供D-SUB连接器用于多路控制信号的板间集成，以及工业级RJ45网络接口用于以太网通信与上位机联控。D-SUB以其成熟的工业化设计，可提供9、15、25、37等多规格pin数，实现多路信号在一个接口内的集中传输，有效简化柜内布线。RJ45接口承载以太网物理层通信，支持集中控制柜与上位机管理系统间的数据传输。
- D-SUB连接器技术特性

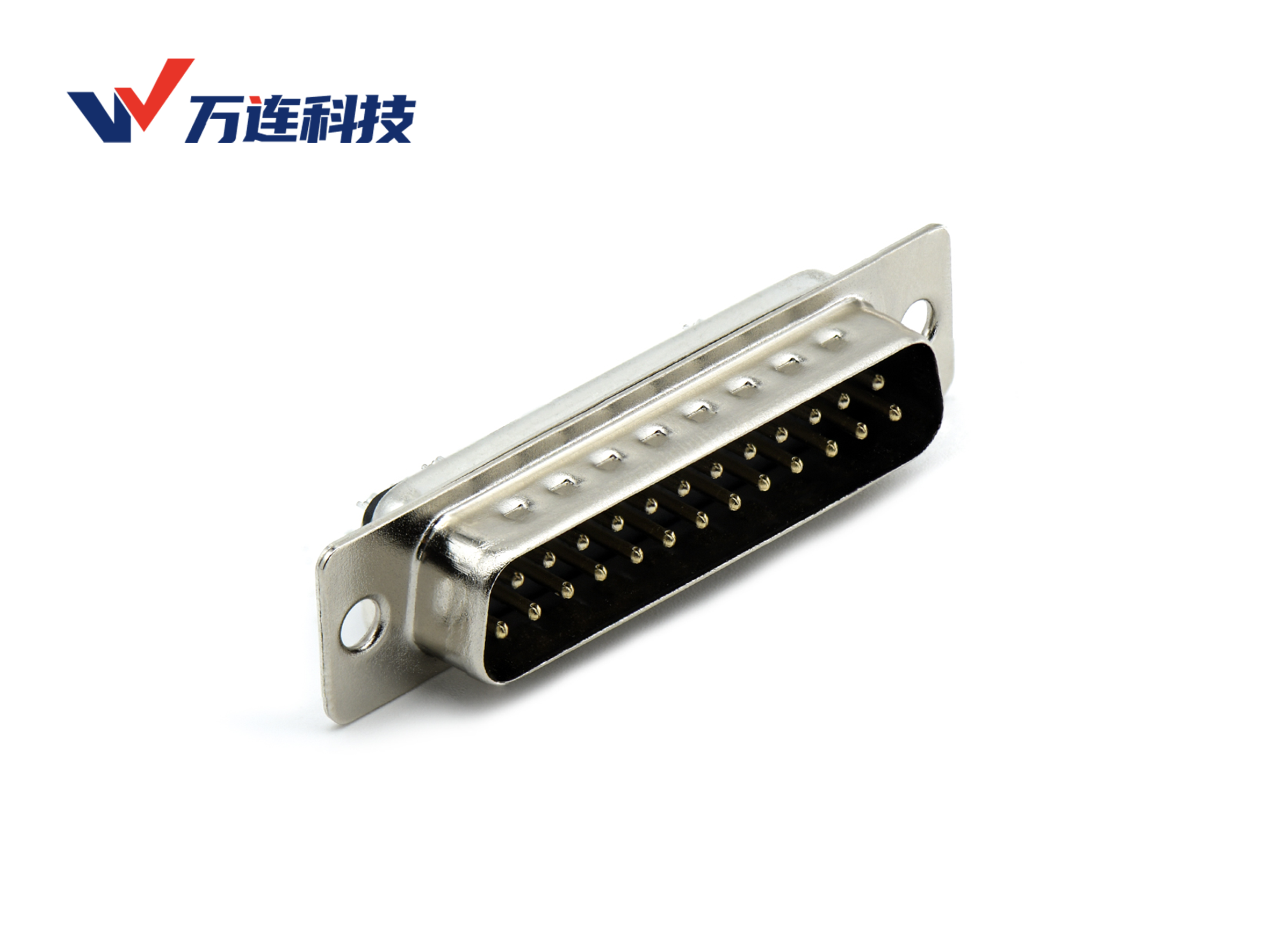

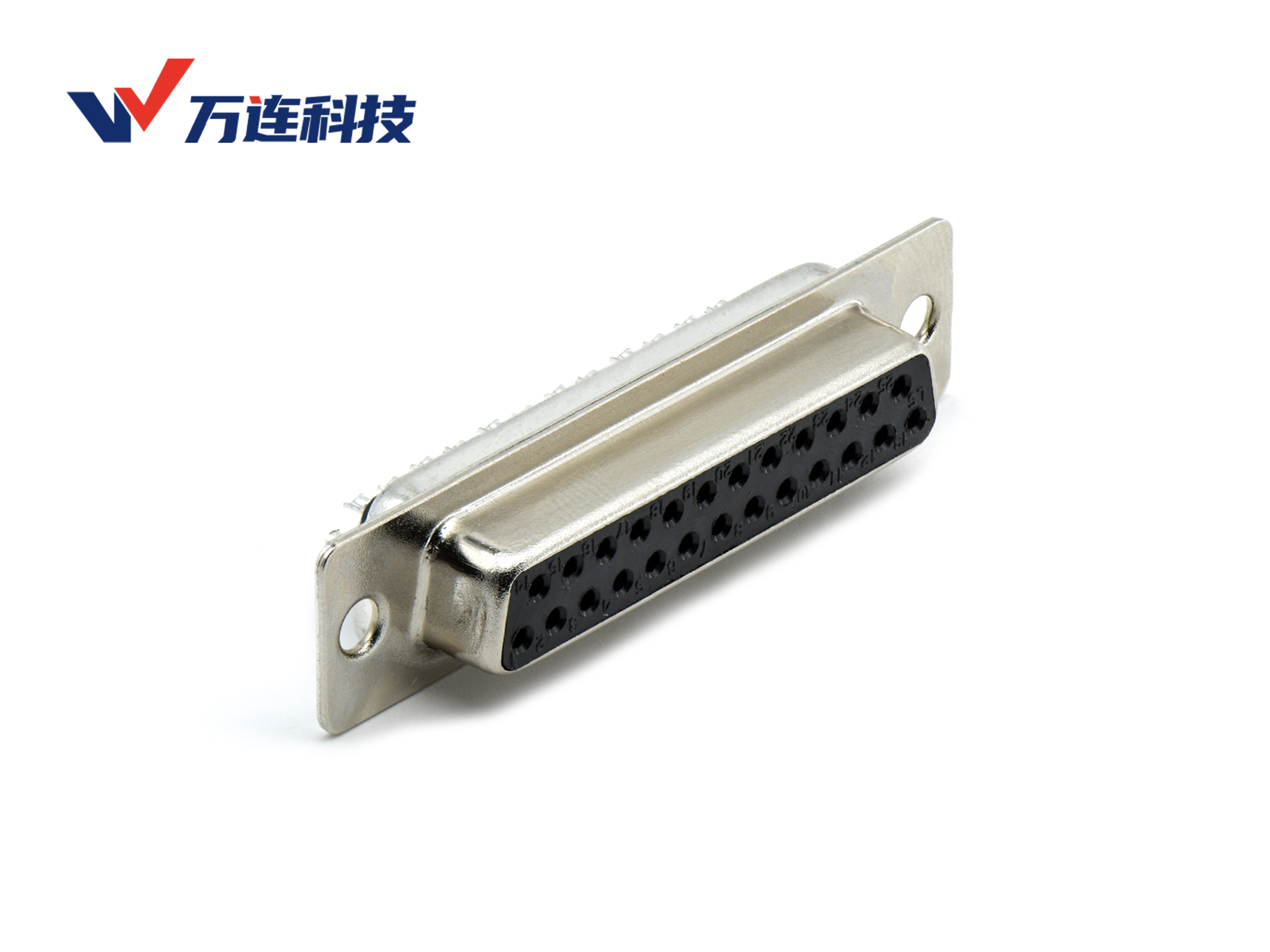

万连科技D-SUB连接器采用金属外壳屏蔽结构，具有良好的EMI抑制能力，在控制柜内变频器与继电器产生的电磁噪声环境下保持信号完整性。接触件为铜合金基材镀金处理，确保长期插合后仍维持低接触电阻。外壳自带安装法兰，可通过螺钉紧固于控制柜面板或PCB上，提供稳固的机械固定。
- 工业级RJ45技术特性

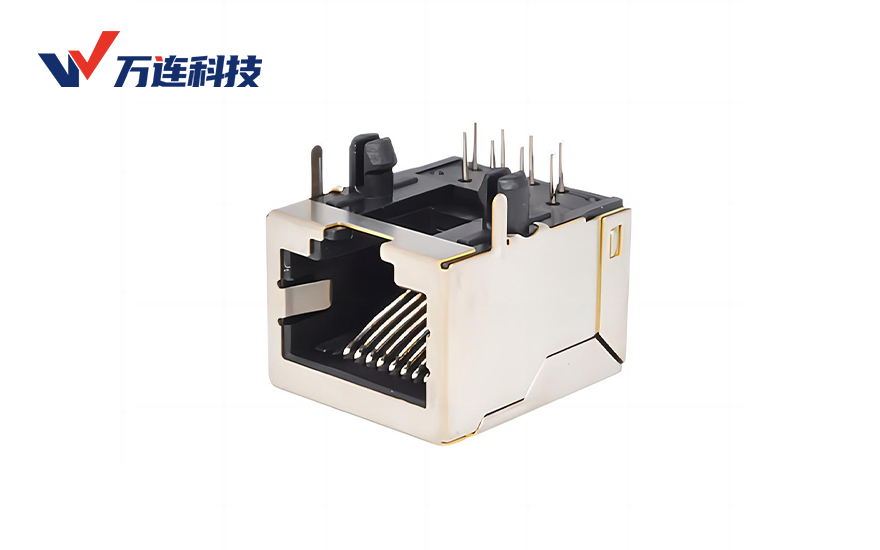

集中控制用RJ45接口需满足工业级可靠性标准。万连科技工业级RJ45连接器接触端子采用磷铜基材搭配加厚镀金镀层，金属外壳镀镍处理，插拔寿命≥750次。搭载360°全包式屏蔽防护，屏蔽效能超过60dB，有效隔离控制柜内电磁干扰。全面支持Cat5e与Cat6传输标准，兼容千兆以太网，满足上位机实时控制指令与状态监测数据的稳定传输需求。
- 核心参数
- D-SUB连接器
- 可选pin数：9、15、25、37等
- 额定电流：1A~5A（依据pin数）
- 额定电压：250V~500V
- 接触电阻：≤30mΩ
- 连接方式：焊线式或PCB插板式
- 外壳：金属屏蔽
- 工业级RJ45连接器
- 接口标准：8p8c（RJ45）
- 传输性能：Cat5e/Cat6，支持千兆以太网
- 屏蔽方式：360°全包式屏蔽
- 屏蔽效能：≥60dB（30MHz~1GHz）
- 插拔寿命：≥750次
- 接触端子：磷铜镀金
- 应用效果
集中控制柜采用D-SUB+工业RJ45的组合连接方案后，多路信号在一个D-SUB接口内集中传输，布线复杂度降低，故障定位效率提升。工业级RJ45网络接口确保上位机与控制器之间的以太网通信不受柜内电磁干扰影响，保障城市级景观照明系统的联动控制与状态监测稳定运行。
万连科技D-SUB连接器与工业级RJ45接口的组合方案，以多芯集成、抗干扰设计与工业级可靠性，精准满足城市级景观照明集中控制柜对信号连接的高标准需求，是大型照明系统控制网络的可靠物理层基石。
