消费电子与便携终端持续走向轻薄，设备内部净空、板边走线空间持续压缩。屏幕分辨率升级、摄像通道扩容、微型传感器大量应用，要求同一块接口在更小尺寸内排布更多信号引脚。FPC 柔性电路板依托可弯折、走线紧凑的特性，成为模组互连核心载体。FPC 连接器中心距（Pitch），也从早期 1.25mm、1.0mm 逐步发展至 0.5mm、0.3mm，直至 0.2mm 规格。间距微缩不只提升板面布线密度，同时改变端子结构、软板加工公差以及整机装配条件。
交错排列 接触区与焊盘区的物理空间解耦
中心距指相邻两支导电端子中心线之间的距离。当间距压缩至 0.3mm 及以下，核心矛盾集中在 FPC 金手指高密度接触，和 PCB 贴片焊盘可焊性无法兼容。端子采用普通单排直出布局，0.3mm 间距对应的 PCB 焊盘间隙极小，回流焊阶段极易出现连锡短路不良。
行业成熟解决方案为交错端子（Staggered Leads）设计：
- 接触区维持细间距：连接器内部和软板接触的弹片，严格按照微细中心距排布，匹配高密度 FPC 排线。
- 焊盘区间距翻倍：接入主板的 SMT 表面贴装焊接引脚交替向本体前后两侧延伸。典型双排结构下，0.3mm 排线接触区，对应 PCB 焊盘区域等效拉开至 0.6mm，焊接引脚间距放大一倍。
该结构把软板接触区域和 PCB 焊盘区域做空间解耦，让微细间距连接器适配常规 SMT 表面贴装产线，保障量产良率。对应的短板是端子截面积缩减，单针载流能力低于 1.25mm 规格，端子本身机械刚性同步下降。
连锁约束 软板工艺与装配环节的隐性门槛
间距缩小，制造压力从连接器本体转移到 FPC 软板以及后端组装工序：
- 软板线宽公差管控：细间距产品对 FPC 金手指线宽线距（L/S）、端部露铜轮廓公差要求大幅收紧。蚀刻偏移、板材胀缩偏差，都会造成触点对位偏移或是绝缘耐压不足。
- 端部轮廓匹配管控：小间距连接器多集成定位凸台防脱结构，FPC 端头裁切外形、卡扣尺寸、补强板厚度，必须严格遵循连接器图纸。带锁款、无锁款端头结构不能互换，选型不能只看间距、Pin 引脚数量直接替代。
- 装配操作空间预留：大量小间距连接器采用前掀压锁（Flip-Lock）结构。结构堆叠评估阶段，除确认连接器压合后的本体高度，还要预留压条翻转、排线插拔的动态空间，防止周边器件干涉，造成锁扣断裂失效。
间距划分 不同应用场景的分工差异
各档间距不存在简单替代关系，需要匹配信号类型、工艺公差裕度选用：
- 0.5mm 及以下含 0.5mm、0.3mm、0.2mm：高密度互连主力规格，多用于 MIPI 移动产业处理器接口 /eDP 嵌入式显示端口显示模组、CIS 图像传感器摄像头模组、穿戴设备等空间受限场景。单位板宽可容纳更多引脚，对 FPC 加工精度要求高。
- 1.0mm 至 1.25mm：多用于电源回路、中低速控制总线，适配手持扫描设备、车载、工控、机顶盒等场景。焊盘宽度更大，爬电距离充足，支持更高载流，对软板加工、装配公差容忍度更高。
间距选型思路 结合软板制程与信号需求判定
硬件项目开发阶段，可以按递进逻辑完成 FPC 连接器间距选型：
- 根据信号、载流需求初选规格
主供电、大电流回路优先选用 1.0mm、1.25mm 间距，兼顾载流能力和宽松公差。高速图像、显示信号优先满足引脚密度，评估 0.5mm 及以下规格。
- 核对软板制程能力与板边宽度
板宽受限、引脚数量多的方案，先确认 FPC 厂商微细线宽稳定制程能力，工艺达标再选用 0.3mm 至 0.5mm。如果只能采用常规公差软板，优先退回 1.0mm 间距方案。
- 结合装配方式锁定产品系列

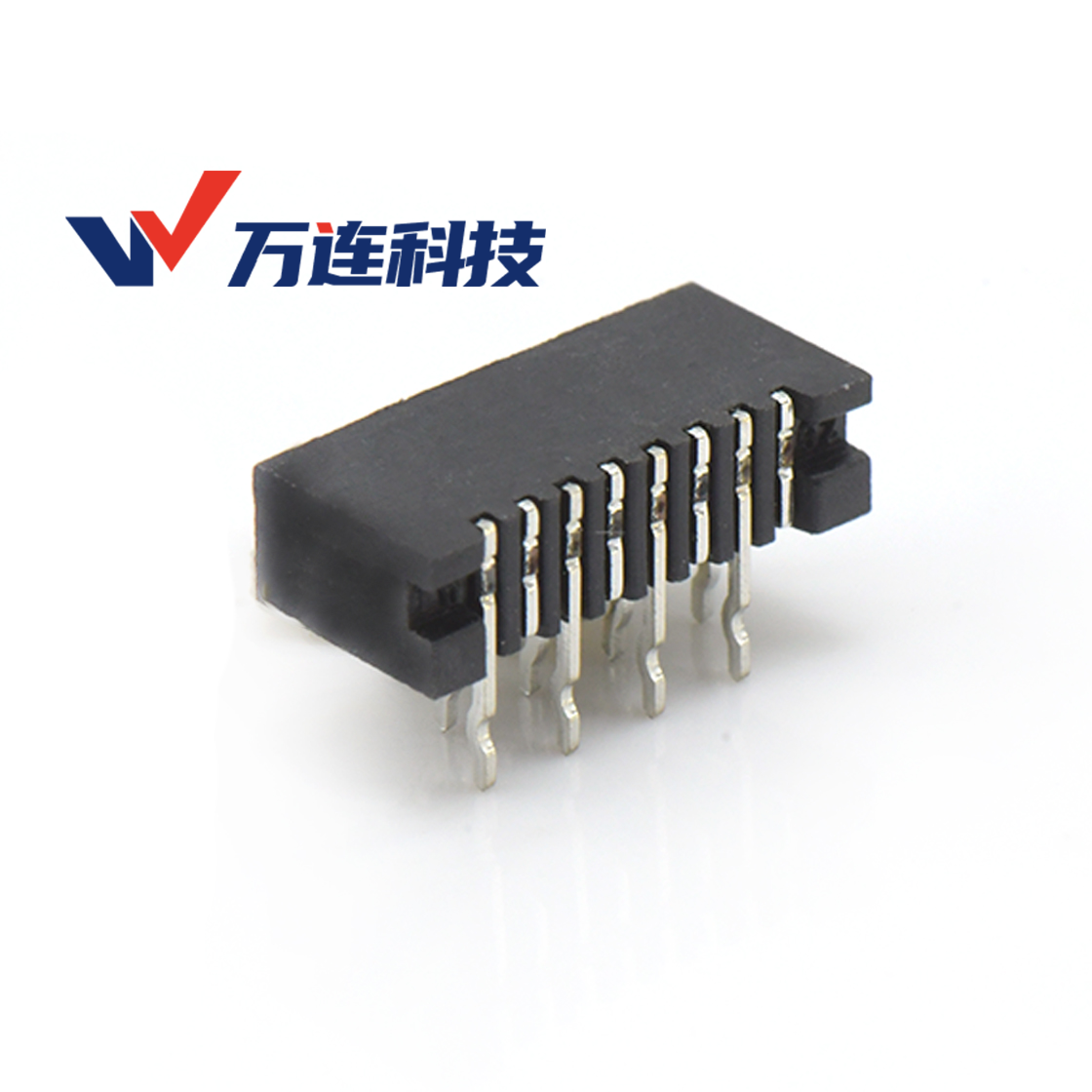

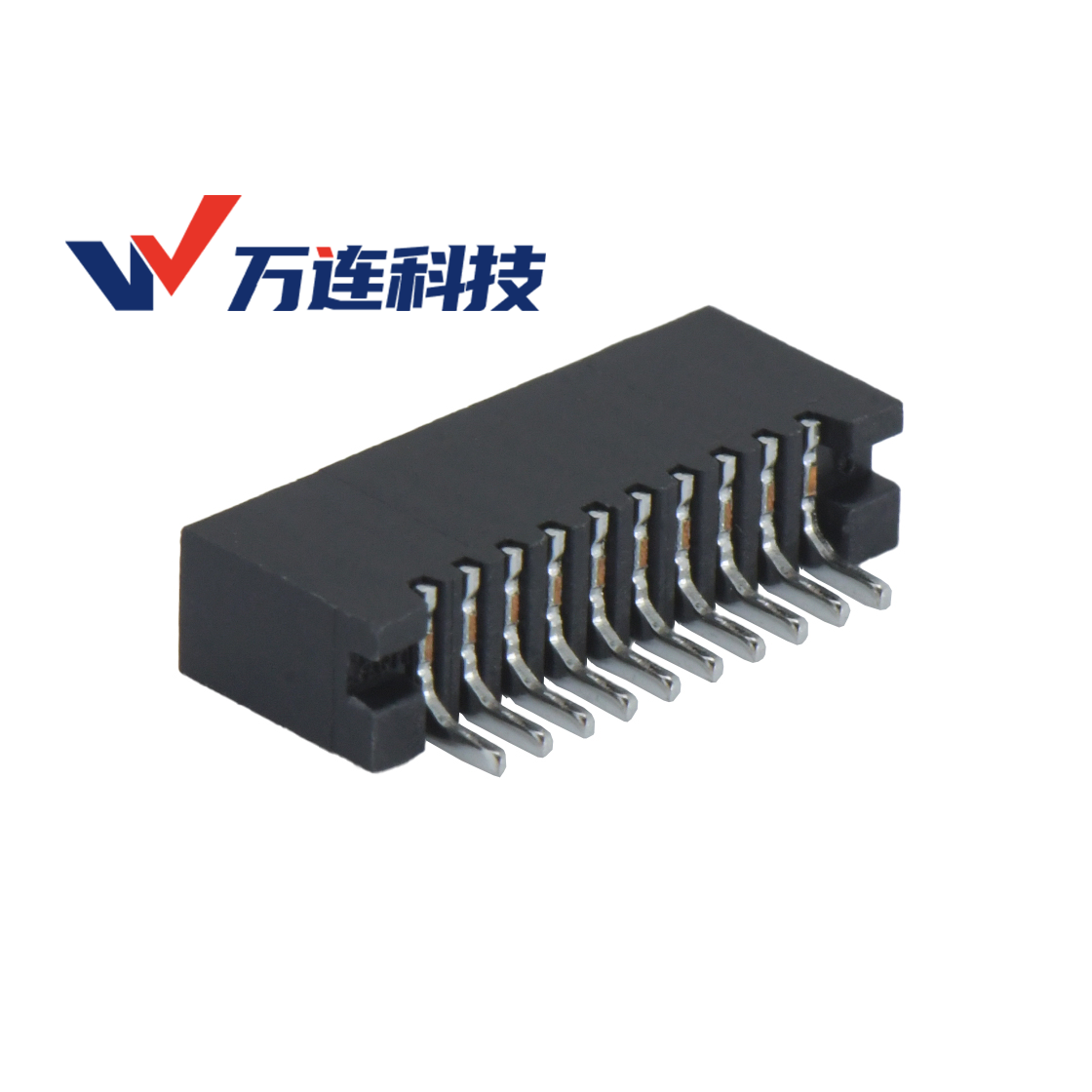

1.0mm 规格可选用万连 F1005 系列，单排结构，支持 90°、180° 方向，同时覆盖 SMT 表面贴装、DIP 直插两种安装形式，适配多样走线与装配方案。
logo.png)

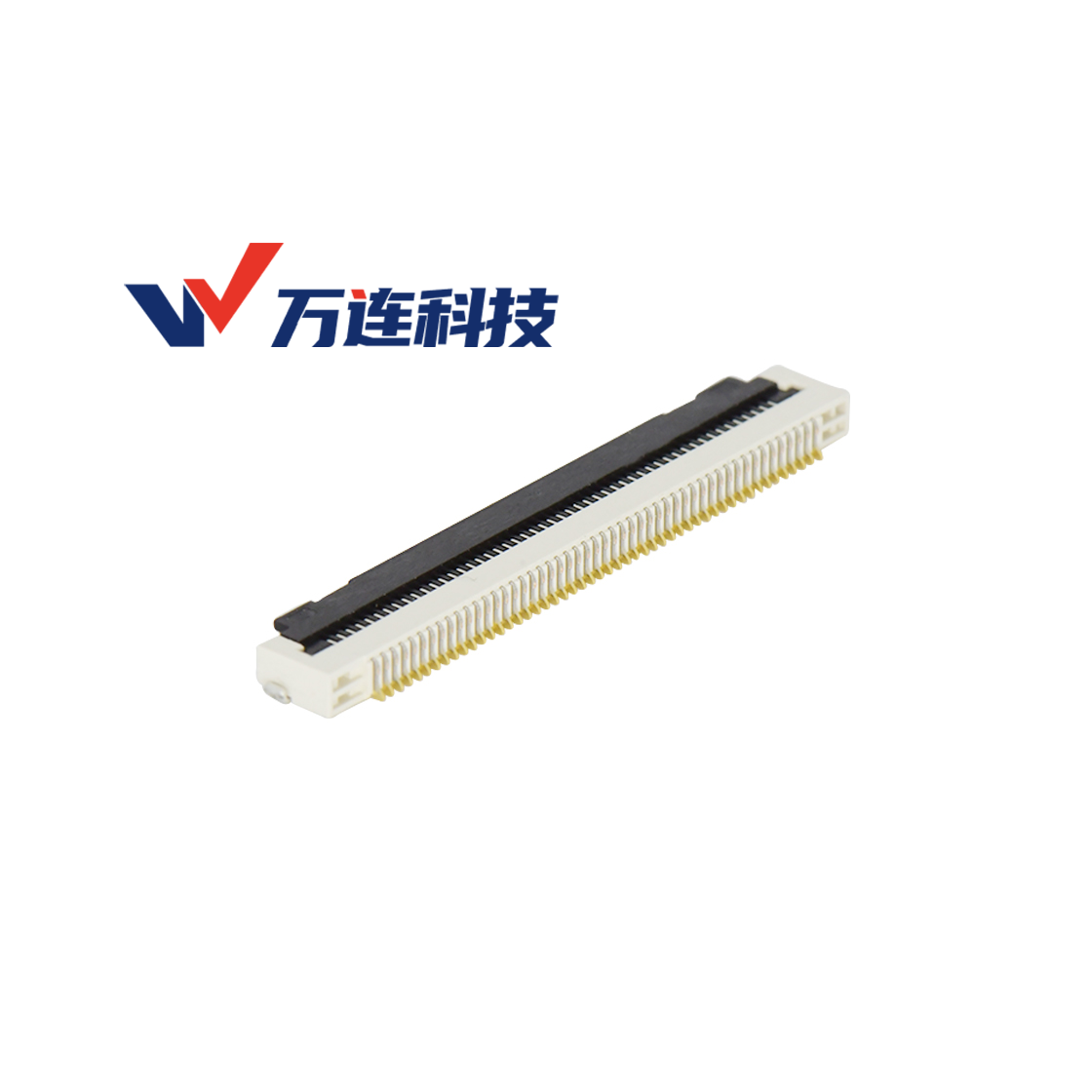

0.5mm 是显示、相机模组的主流平衡规格，万连 F0501 系列为 90° 单排 SMT 表面贴装结构，在布线密度和组装可靠性之间取得平衡。

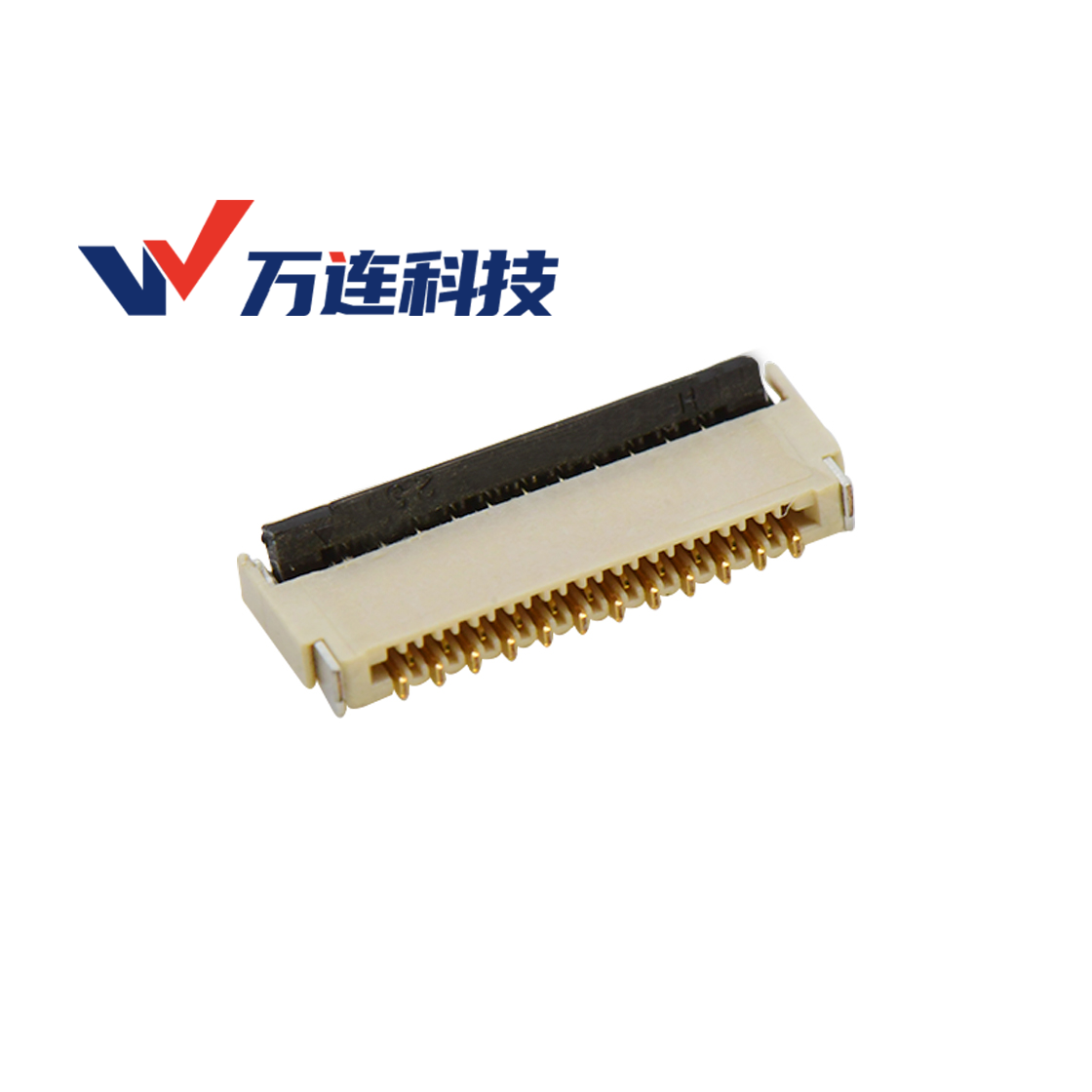

0.3mm 规格适合智能穿戴、微型模组这类极致限高限宽场景，万连 F0301 系列采用 90° 双排交错端子SMT 表面贴装结构，在狭小边界内实现高密度布线。
从 1.25mm 向 0.2mm 持续微缩，是终端轻薄化驱动下的技术趋势。理解交错端子的解耦原理，守住软板加工、装配边界条件，硬件设计团队才能在有限空间内，同时满足布线密度和长期量产稳定性。
