单排双排排母怎么选？U 型 Y 型排母结构差异与选型指南

排母连接器是 PCB 板对板、板对线连接中应用最广泛的基础元器件，广泛覆盖工业控制、消费电子、通信模块、电源设备等领域。在实际选型过程中，单排排母与双排排母如何取舍、U 型排母和 Y 型排母有何性能差异，是很多电子工程师与采购人员经常遇到的选型难题。目前行业主流排母以 1.27mm、2.54mm 为核心间距，覆盖单排、双排、三排多种 Pin 数规格，搭配不同端子结构与安装方式，可适配不同密度、不同可靠性等级的设备连接需求。





排母选型的两大核心结构维度



选排母不能只关注间距参数，引脚排列形式与端子接触结构，是决定连接密度、机械强度、使用寿命的两大核心因素：

• 引脚排列：分为单排、双排、三排，直接决定 PCB 布局空间占用、Pin 数上限与整体机械强度
• 端子结构：主流分为 U 型与 Y 型，核心差异在接触点数量、接触保持力与抗振动能力

除此之外，安装方式（DIP 直插 / SMT 贴片）、塑胶材质、镀层工艺也会影响最终适配性，需结合产品工况与量产工艺综合判断。



单排排母 vs 双排排母：密度与可靠性的权衡



引脚排数是排母选型的第一直观参数，单排与双排分别对应不同的场景需求，没有绝对优劣，只看是否适配。

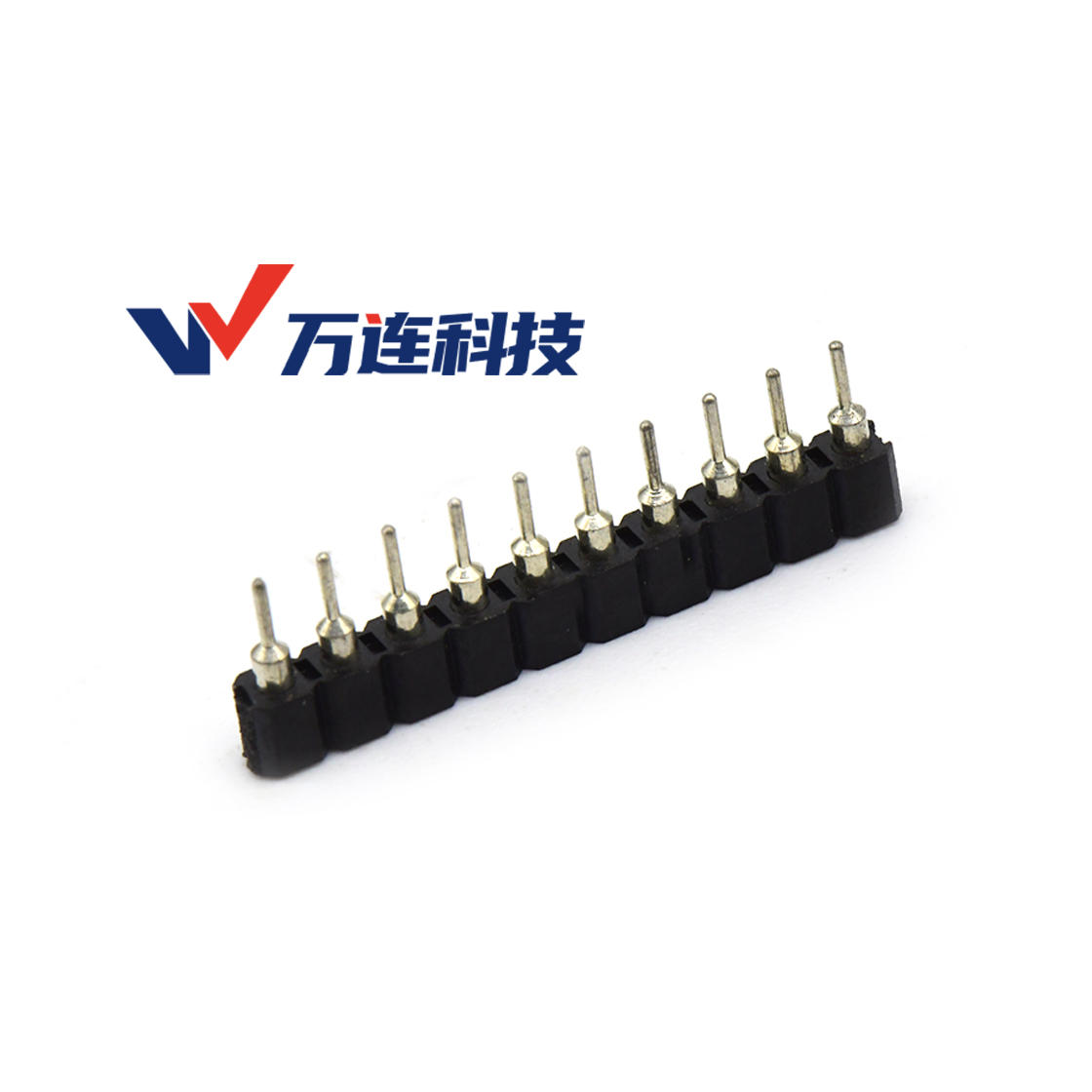

1. 单排排母：紧凑轻量化的基础连接方案

单排排母采用单列式引脚布局，支持不同 Pin 数的标准选型，核心优势是设计紧凑，占用 PCB 板面面积极小，可便捷安装到各类小型电子设备的主板上。

• 主流规格：覆盖 1.27mm、2.54mm 两大主流间距，多搭配 DIP 直插工艺，加工兼容性强，支持手工焊与波峰焊

• 性能特点：结构简洁，插拔操作灵活，后期维护更换方便；适合信号数量较少、空间受限的轻量化场景

• 适用场景：消费电子主板、小型通信模块、低压控制板、便携式智能设备等

2. 双排排母：高冗余高强度的可靠连接方案

双排排母采用双列错位引脚布局，Pin 数覆盖范围更广，专业厂商可支持三排拓展，是工业级设备的主流选择。

• 主流规格：包含 1.27mm 双排 SMT+CAP 排母、2.54mm 双排 DIP 排母，同时兼容贴片与直插工艺，适配自动化量产与手工焊接

• 性能特点：整体机械强度显著提升，能够承受强拉伸、揉捏或热冲击，焊接后不易与 PCB 分离；双列接触形成电气冗余，连接稳定性大幅优于单排

• 适用场景：工业控制主板、电源模块、充电桩板端、测试设备、车载电子等对可靠性要求较高的场景

3. 单排 / 双排快速选型判断

• 信号通道少、PCB 布局空间紧张：优先选择单排排母

• 信号数量多、工况复杂、对可靠性要求高：优先选择双排排母

• 追求极致高密度连接：可根据需求选择三排排母定制方案



U 型排母 vs Y 型排母：接触可靠性的核心差异



端子结构是排母最容易被忽略、却最影响长期使用寿命的核心部件。U 型与 Y 型是目前行业最通用的两种端子设计，二者在接触原理、抗振动能力上有本质区别。



1. U 型排母：通用型设计，平衡性能与成本

U 型排母采用 U 形弹性接触片设计，是发展最成熟、应用最广泛的端子结构。

• 结构原理：单弹性臂接触，依靠金属片自身弹力抱紧排针公针，加工工艺成熟

• 性能特点：插拔力适中，配合耐磨、耐腐蚀的端子镀层，可保障常规场景下的连接稳固性；配套耐高温塑胶材质，可适配常规波峰焊、回流焊工艺

• 适配范围：兼容单排 / 双排、DIP/SMT 全工艺，通用性极强，是绝大多数民用、普通工业设备的首选

2. Y 型排母：双接触点设计，工业级高可靠首选

Y 型排母采用 Y 形双接触点端子结构，与排针公针形成双面夹持接触，是高可靠场景的标配方案。

• 结构原理：双弹性臂对称夹持，形成两个独立接触点，即使单接触点受振动偏移，仍可保证有效电气连接

• 性能特点：接触电阻更低，接触保持力更强，抗振动、抗热冲击性能大幅优于 U 型；在高低温交变、长期震动的严苛工况下，仍能维持稳定连接，耐用性更强

• 适配范围：多搭配 2.54mm 间距双排排母，广泛应用于工业自动化、户外设备、车载装置等严苛环境

3. U 型 / Y 型选型决策逻辑

• 室内常规设备、消费类电子、成本敏感型项目：优先 U 型排母，兼顾性能与物料成本

• 工业设备、户外装置、强振动 / 高低温场景：优先 Y 型排母，保障长期连接可靠性，降低后期运维成本



实用组合选型方案：间距 + 排列 + 端子搭配



结合 1.27mm、2.54mm 两大主流间距，可根据实际需求直接匹配对应组合，减少选型试错成本：

1. 高密度小型化场景：1.27mm 间距 + 单排 / 双排 + U 型端子 最大化节省 PCB 空间，满足小型智能设备、通信模块的高密度连接需求，适配 SMT 自动化量产工艺。
2. 通用工业场景：2.54mm 间距 + 双排 + U 型端子 平衡机械强度、通用性与采购成本，适配绝大多数工业控制板、电源模块的常规需求，后期维护更换便捷。
3. 高可靠严苛场景：2.54mm 间距 + 双排 + Y 型端子 最大化接触可靠性与机械强度，适配振动大、温差大、长期运行的工业设备、户外装置，有效降低连接失效风险。

高品质排母的 4 项核心判定标准



排母虽小，却直接影响设备整体运行稳定性，选型时可从以下 4 个维度判断产品品质，规避后期使用风险：

1. 全规格覆盖能力：万连科技可支持 1.27mm、2.54mm 等多间距，单排、双排、三排多 Pin 数标准选型，可灵活匹配不同设备的设计需求，减少多供应商管理成本。
2. 机械结构强度：合格的排母产品整体结构可承受强拉伸、揉捏与热冲击，焊接后与 PCB 结合牢固，不易在组装、使用过程中出现脱落、断针等失效问题。
3. 环境耐候性能：采用高耐磨、耐腐蚀、耐高温的塑胶原料与端子镀层，可适应复杂工况，保障长期使用过程中的连接稳定性与使用寿命，减少氧化、接触不良问题。
4. 维护适配性：插拔结构设计合理，连接与断开操作简单，方便后期设备维护和零部件更换，可有效降低设备的全生命周期运维成本。

结语



排母选型没有绝对的好坏，只有是否适配自身产品需求。从间距、引脚排列、端子结构到安装工艺，每一个参数都需要结合 PCB 布局、设备工况、量产工艺综合判断。 如果仍有选型疑问，或需要定制特殊 Pin 数、特殊塑高、特殊镀层的排母产品，可咨询万连科技获取完整规格书与样品支持，找到最适配的板对板连接方案。
