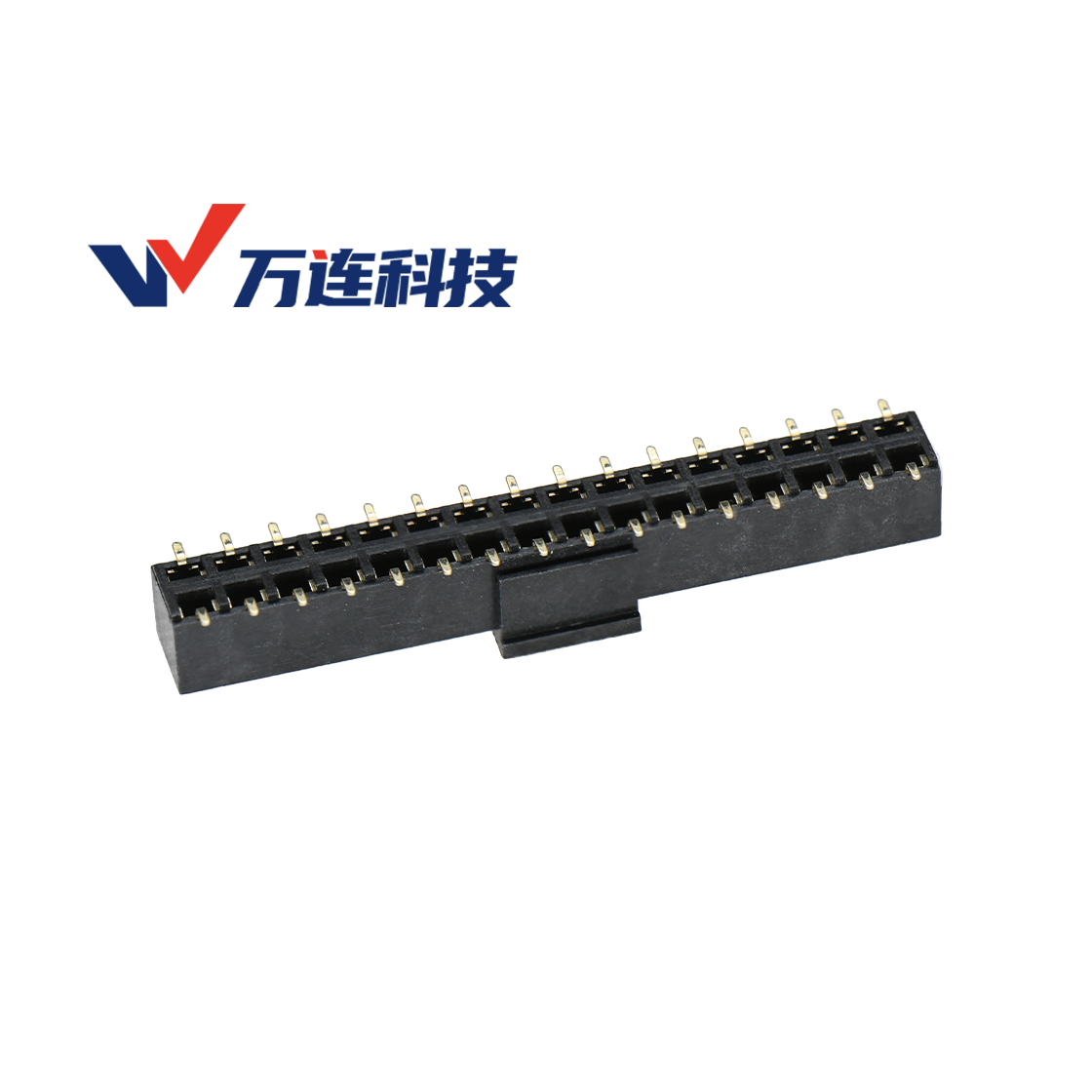

在工业控制板卡、PLC 扩展模块和仪器仪表的板对板连接设计中，排母塑高（Insulator Height，绝缘胶体高度，不含引脚）是两块 PCB 之间物理间距的核心基准。万连 FH2541 为标准 2.54mm 间距排母，H5.0 与 H5.7 是该系列最常用的两种塑高规格。
二者尺寸只差 0.7mm，但工业设备装配属于毫米级管控，塑高选错，很容易出现外壳干涉、板间器件碰撞，或是排针接触行程不足引发虚接问题。下面是选型取舍要点： 优先选用 H5.0：整机厚度要求超薄紧凑；板对板夹层内没有高器件；紧凑型工业模块，看重结构刚性与抗震表现。 优先选用 H5.7：夹层布局有较高贴片电容、电感、变压器、屏蔽罩；需要更大间隙满足对流散热或是提升爬电距离。
塑高如何影响板对板装配
排母塑高直接决定堆叠板间的基础距离。采用 180° 垂直对插的板对板方案时，板间净空大致由排母塑高加上排针台阶、胶体外露尺寸共同决定。公母端完全贴合插合后，塑胶本体高度就是两板之间刚性间隔的下限。
如果原本适合 H5.7 的设计误用 H5.0，板间距压缩 0.7mm，夹层里的电解电容、功率器件很容易挤压对面 PCB；反过来紧凑腔体里误用 H5.7，PCB 可能无法装入机箱卡槽，锁紧外壳时连接器位置会持续承受翘曲应力。
H5.0 与 H5.7 选型判定表
表格
| 考量维度 | H5.0 | H5.7 | 判定依据 |
|---|---|---|---|
| 胶体基准高度 | 5.0 mm | 5.7 mm | 固定差值 0.7 mm |
| 适配元件限高 | 要求严格，适配低矮阻容件 | 余量更大，可容纳更高器件凸起 | 以夹层最高器件的实测高度包络为准 |
| 板间散热流道 | 通风截面偏小，适合低功耗场景 | 间隙更大，利于自然对流散热 | 结合功耗、机箱风道评估 |
| 公端排针适配 | 重点核查针长，避免插针顶到下层 PCB | 容纳针长空间更大，装配公差更宽松 | 核对插入深度与端子有效接触行程 |
| 整机适配场景 | 1U 子卡、便携工控单元 | 导轨式 PLC 扩展卡、多板叠装仪器 | 以 3D 干涉检查、卡槽间隙为准 |
1. 结构净空与器件避让
工控主板与子卡对接的夹层，经常放置滤波电容、LDO、电感等器件。计算板间距时，必须叠加装配公差预留安全余量。只要夹层器件最高点接近 H5.0 高度，再叠加公差就有碰撞风险，建议直接选用 H5.7，用多出的 0.7mm 间隙规避磕碰。
2. 配套排针接触行程核验
塑高变化，会同步改变排针的有效接触行程，选型需要同步校核，保证接触电阻稳定≤30mΩ：
- H5.0：若配套排针露出长度偏大，要防止针尖顶穿、触碰下层 PCB 焊盘；
- H5.7：胶体更深 0.7mm，配套排针长度需要同步匹配，针长不足会造成接触面积偏小，震动环境下容易出现连接不稳定。
塑高确定后的补充参数核对
选定 H5.0 或 H5.7 只是完成纵向间距选型，工业可靠互连还需要对照 FH2541 规格确认其余条件：
- 排数与针位：支持单排、双排；多引脚总线优先双排，机械支撑更好
- 端接形式：通孔直插 DIP 180°、直角弯插 DIP 90°、SMT 贴装；振动严苛场景优先 DIP 直插，焊点抗剪切能力更强
- 电气与环境：单 Pin 额定电流 3A，绝缘电阻≥1000MΩ，耐压 500V AC，工作温度 - 40℃～+105℃，胶芯 UL94V-0 阻燃
工程选型思路可以简化：先核算板间空间包络确定塑高规格，再验算排针接触行程，最后匹配针位与焊接方式，快速完成 FH2541 排母选型。
