在工业设备与控制板卡的硬件开发中，PCB 互连往往面临机械结构与布线密度的双重挤压：板间堆叠高度受机壳限制、高耸元器件阻碍垂直插拔、密集的电源与多路 I/O 又要求板端连接器在有限投影面积内提供足够的引脚数量。面对这些复杂的物理与电气约束，如果连接器引脚形态单一，工程师往往被迫调整整板布局或引入转接板，既增加阻抗节点，又拉长开发周期。
万连 FH2541 系列 2.54mm 间距排母连接器，通过经典 U 型接触簧到展脚（行业俗称蜈蚣脚）等多样化引脚及封装成型形态，在同一间距体系内为多维度的板级堆叠提供灵活选型方案。
U 型接触簧与展脚焊脚 兼顾接触可靠与过孔装配效率

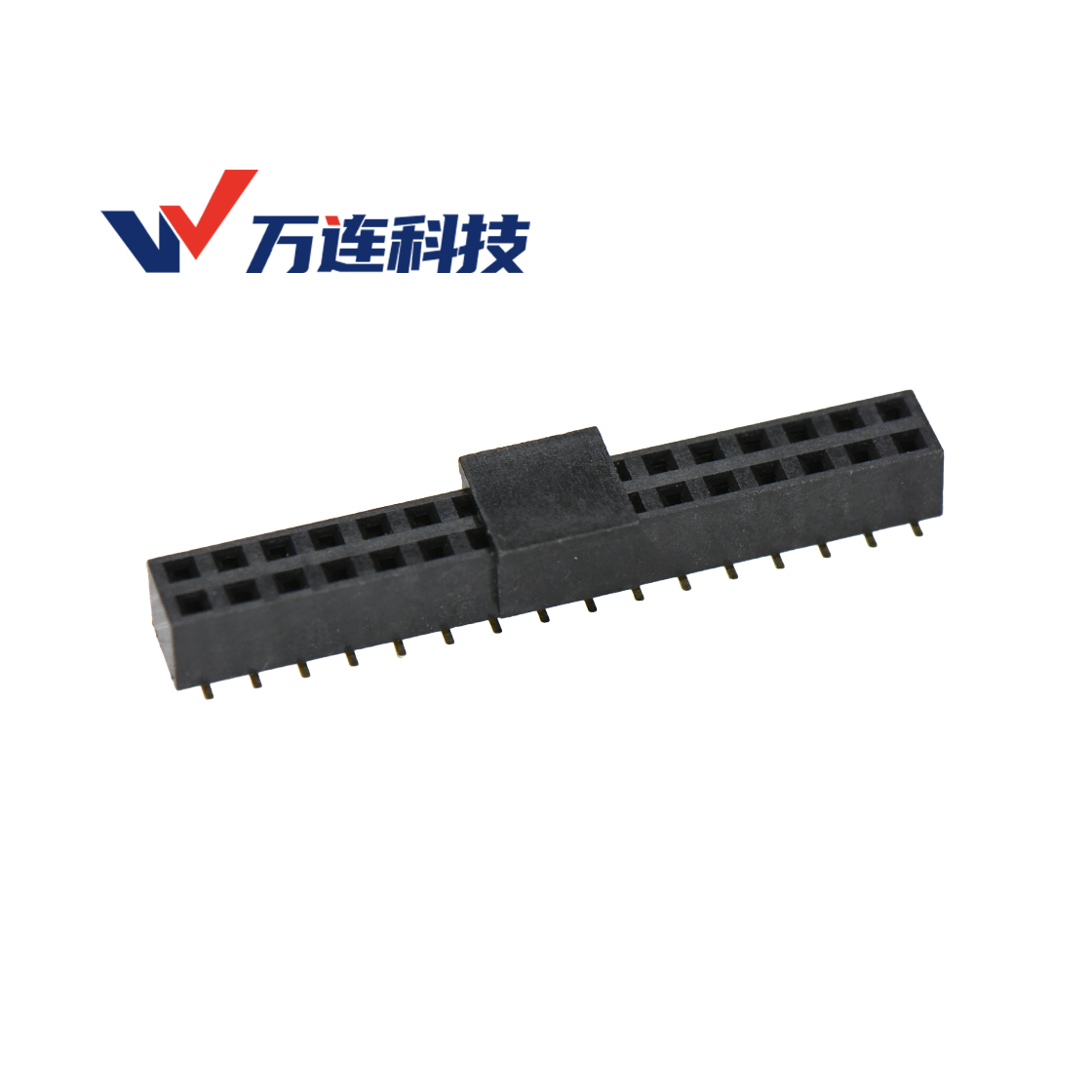

排母结构设计的优化，核心是平衡 “插拔接触可靠性” 与 “PCB 波峰焊工艺适配性” 两个维度。 U 型收口接触机制：万连 FH2541 单排与双排排母采用 U 型收口接触簧构造，配合黄铜端子的高弹性，公端插针插入时形成稳定正向夹持力。该结构控制插入力≤0.3kgf/Pin，拔出力≥0.06kgf/Pin，满足工业级 100 次插拔寿命要求，长期使用接触稳定。

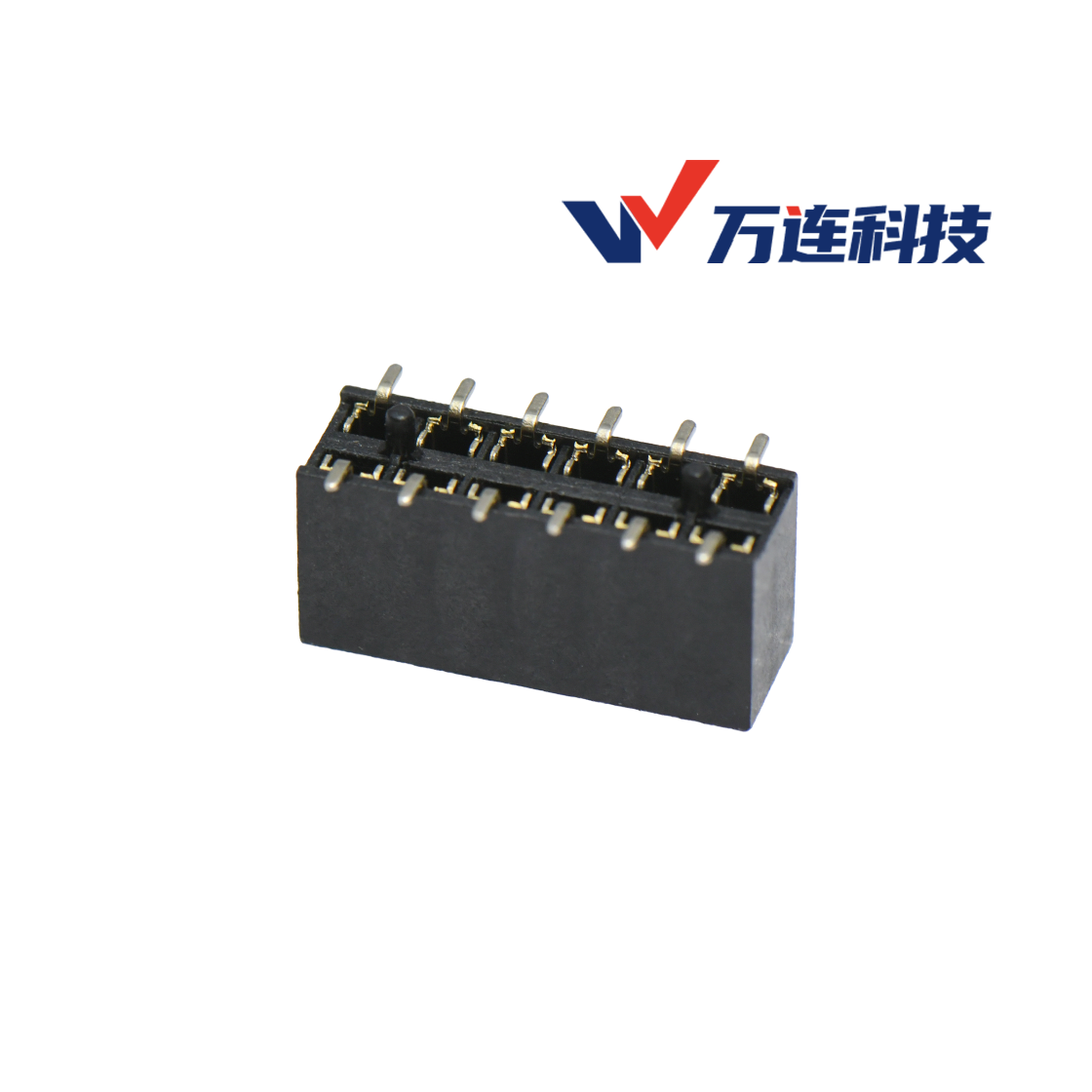

展脚（行业俗称蜈蚣脚）引脚形态拓展：属于双排 DIP 焊脚的成型方式。常规双排 DIP 排母胶芯内部引脚间距 2.54mm，展脚成型后底部焊脚向外撑开，焊盘侧间距拉大至 5.08mm。当引脚数达到 2×15Pin 甚至更高时，拉开的焊脚可以有效规避波峰焊连锡短路风险。引脚伸出长度可选 PC 3.1mm、3.4mm，方便硬件工程师评估焊点成型。
角度与排数拓扑：从垂直堆叠到直角拼接
除端子接触结构，复杂工业设备往往需要适配不同装配方向与信号密度。FH2541 通过单、双排以及 90°/180° 角度组合，构成丰富的互连选型矩阵： 装配方向的自由切换（180° 直插 / 90° 弯插） 180° 直插：适合底板与子板之间的平行堆叠（Mezzanine 架构），便于多层板走线在通孔间穿梭。 90° 弯插：引脚从侧向引出，插配方向转为水平，专用于母子板直角插接或是设备外壳边缘模块化拔插接口，解决垂直空间不足的安装局限。
密度扩展（单排、双排，覆盖常用 Pin 数） 对于仅需传输少量传感信号或跳线的局部区域，单排排母（宽度仅 2.5mm 左右）可以贴近板边紧凑布局；处理主控总线或密集供电回路时，双排结构可在相同纵向长度内拓展更多走线通道，无需在 PCB 上布置多组离散插座。
塑高调节避让空间 针对板间电感、电解电容等高器件，FH2541 提供多种胶芯高度规格（如 3.55mm、5.0mm、5.7mm 塑高）。工程师无需重新打样定制结构件，直接选用对应高度即可实现精准的板间净空避让。
统一电气基准 换型省去重复电气验证
在复杂电路设计中，频繁更换连接器形态最大的痛点在于电气与环境参数需要重新评估验证。万连 FH2541 系列在形态多样化的同时，保持了高度统一的底层性能基线： 载流与信号完整性：单 Pin 额定电流统一达 3A，接触电阻稳定≤30mΩ，为供电与常规信号传输提供一致的电气基线。
工业环境耐受性：胶芯统一采用 UL94V-0 阻燃等级高性能材料（PA6T/PA9T/PBT），耐温满足 260℃回流焊要求，工作温度区间 - 40℃～+105℃；端子全表面镀金处理，耐腐蚀表现稳定，适配工业现场复杂环境。
结语
从夹持稳定的 U 型接触簧到适配波峰焊的展脚焊脚，从单双排的密度延展到 180° 与 90° 的方向转换，万连 FH2541 系列排母连接器将机械装配的多样性建立在统一严苛的电气基准之上。它让硬件研发团队在应对紧凑机壳、板间器件避让及多板交错布局时，依托标准化产品平台高效化解电路板级空间约束。
