在工业自动化、精密测试与设备状态监测项目里，不少调试工程师都会碰到同一个难题：传感器本身选型已经优先挑了高精度、低漂移型号，芯片和信号调理电路也反复校准，可整机上线后，采集数据依旧频繁跳变、线性度超标。很多时候问题并不出在传感芯片或后端电路，而是容易被忽略的一环：传感器和调理板之间，板对板互连的物理接口。
微弱信号与接触电阻波动的物理冲突
压力、位移、振动、温度这类精密传感器，输出大多是毫伏甚至微伏级别的模拟弱信号，对传输链路里的阻抗变化十分敏感。
市面上常规板对板排母多采用冲压板簧端子。受冲剪工艺限制，端子接触面微观粗糙，内部还留存加工残余应力，初始接触电阻普遍在 15~20mΩ；触点大多是单点或两点接触，接触压力很容易受装配应力、温度循环、现场振动影响而变化。在测量回路中，接触电阻不是固定值，毫欧级的阻抗抖动，会以噪声、附加压降的形式叠加在原始弱信号上，拉低信噪比，最终造成测量失真。
车针工艺圆孔结构如何优化接触界面
想要减少互连环节给弱信号带来的干扰，核心思路是压低接触电阻基线，同时保证接触界面在工况下稳定。万连 MF2541 圆形排母采用精密车针工艺，从结构上区别于常规冲压端子。

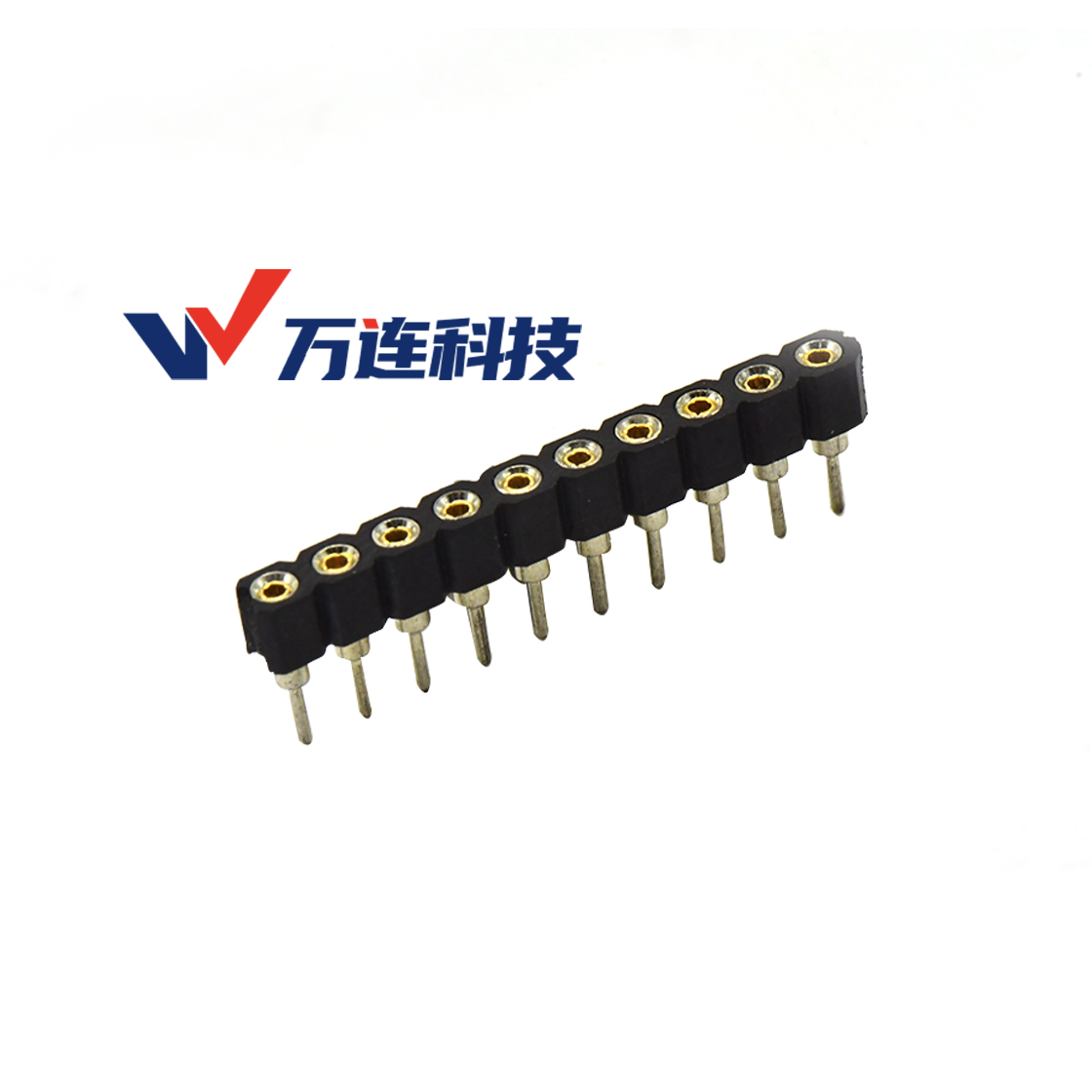

和冲压折弯成型不同，车针端子由实心铜棒数控车削加工而成，圆孔内壁圆度、尺寸一致性更好，不存在冲压件常见的毛刺与残余应力。配对插针插入圆孔时，内部弹性结构均匀径向撑开，形成环形多点对称抱合接触，有效导电面积更大，既降低静态接触电阻，也能避免单点受力不均带来的阻抗离散问题。
MF2541 关键电气参数对信号保真的支撑
结构精度的优势，直接体现在电气指标上。万连 MF2541 是 2.54mm 间距圆孔排母，初始接触电阻最大值控制在 4mΩ，对比普通冲压板簧排母有明显优势。更低的初始接触电阻，能够把传输路径上的分压误差和插入损耗控制在很小范围。
电镀方案选用内金外锡半金结构：接触孔内部镀金，减缓氧化与微动磨损，长期微信号传输下接触特性更稳定；焊接引脚端镀锡，适配 DIP 通孔焊接，上锡可靠性更好。搭配≥1000MΩ 绝缘电阻、1000V AC 耐压指标，能够大幅降低通道间漏电串扰风险，给 ADC 前端采样提供更干净的互连通道。
注：4mΩ 为出厂初始指标，长期老化、盐雾腐蚀等环境因素，仍会造成接触电阻缓慢上升。
抵抗振动与工况应力，维持动态接触稳定
工业现场电机持续运转、设备振动，或是车载场景的颠簸冲击，是传感器信号出现毛刺、瞬时扰动的另一大诱因。普通冲压悬臂簧片，在持续振动激励下容易发生位移，接触压力短暂下降，甚至出现微秒级的断续，反映到采样数据上就是无规律毛刺。
MF2541 的闭合式圆孔结构，接触区域收纳在胶芯内部，结构刚性更强，抗多轴振动能力更好。单 Pin 保持力≥0.5kgf、拔出力 0.07kgf，插针受到持续均匀的径向抱紧力约束，不容易随振动发生相对滑移，减少阻抗波动带来的信号扰动。
胶芯材质选用 PPS 工程塑料，阻燃等级 UL94V-0，耐温上限 220℃，工作区间覆盖 - 40℃~+105℃。高低温交变环境下，PPS 尺寸稳定性优秀，有助于维持端子孔距、垂直度稳定；产品支持 200 次插拔循环，降低长期反复拆装带来的连接松动风险。
总结

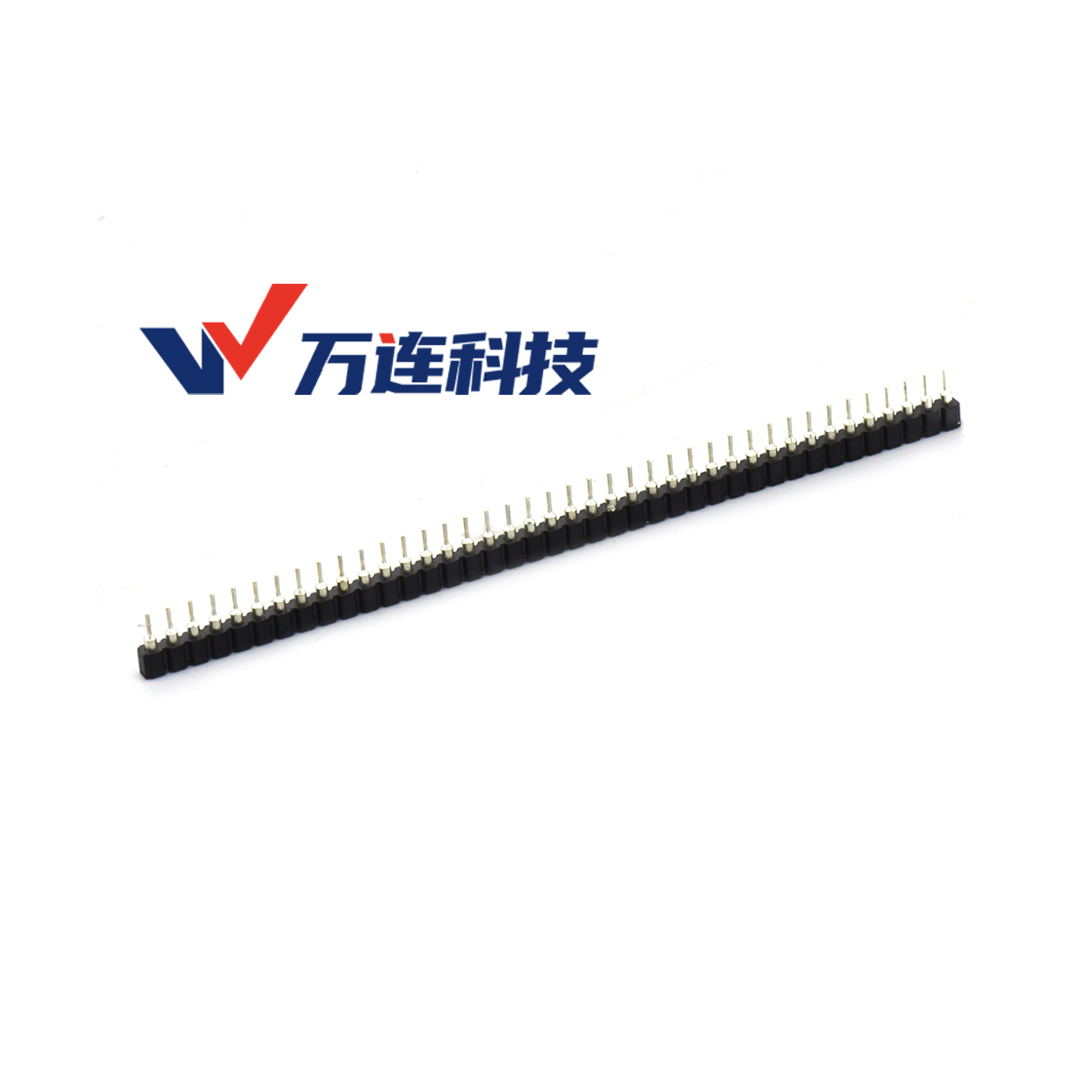

高精度传感采集链路的好坏，不只取决于传感器、ADC 芯片的标称参数，互连节点的信号保真能力同样关键。万连 MF2541 精密圆孔排母提供 10Pin、30Pin、40Pin 等规格，额定电流 3A/60V，依靠车针圆孔结构、低初始接触电阻和优良的抗振机械特性，适合作为高精度传感前端与采集主板之间的高可靠互连方案。
