消费电子、工业测控、车载显示等赛道持续向小型化、轻薄化迭代，内部留给连接器件的空间持续压缩，FFC/FPC 连接器凭借紧凑、布线灵活的特性，成为窄空间信号传输的主流方案。很多硬件工程师、BOM 工程师、采购在选型阶段容易陷入一个误区，只对比 PIN 位数量和 Pitch 间距，简单参考样品图片下单，忽略锁扣力学结构、触点朝向、板上高度、补强适配、耐振动等级这些隐性条件。等到样机调试阶段出现偶发断联，或者批量 SMT 之后爆出持续性不良，再回头复盘连接器方案，往往已经耽误项目进度，甚至带来批量返修成本。
本文立足于硬件项目落地经验，逐层拆解 FFC/FPC 连接器的基础概念、结构分类、选型核对项、量产失效诱因与场景适配逻辑，给选型工作提供可落地的参考依据。
分清 FFC 排线、FPC 软板和 FPC 连接器
在很多项目沟通里，工程师会习惯性把排线、软板、插座统称为 FPC，三者功能形态相近，但物料属性、制造逻辑、适配要求完全不同，混淆概念是选型出错最开始的源头。

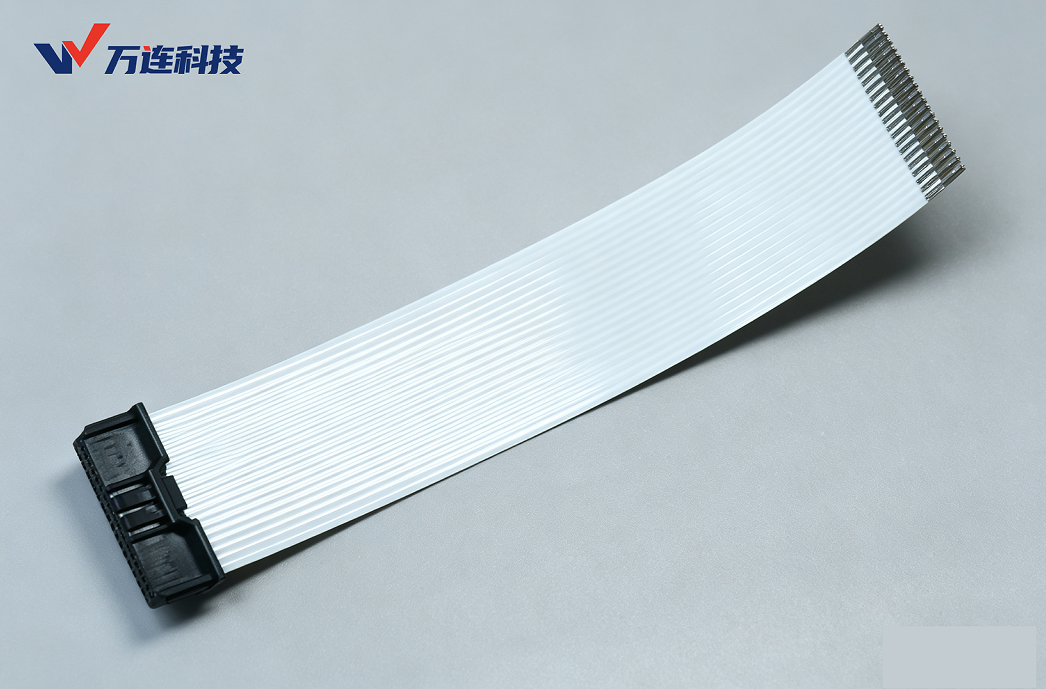

FFC 即柔性扁平电缆，是将多根平行铜导体夹在两层 PET 绝缘膜之间热压成型的线缆，导体固定等距，两端裸露出焊区，搭配金手指补强。FFC 本身没有线路分支，只适合点对点的简单跳线，加工周期短，单价低，是成本优先项目的首选。它本身不具备布线能力，不能焊接元器件，弯折半径有基础要求，多次反复弯折之后导体容易疲劳断裂。

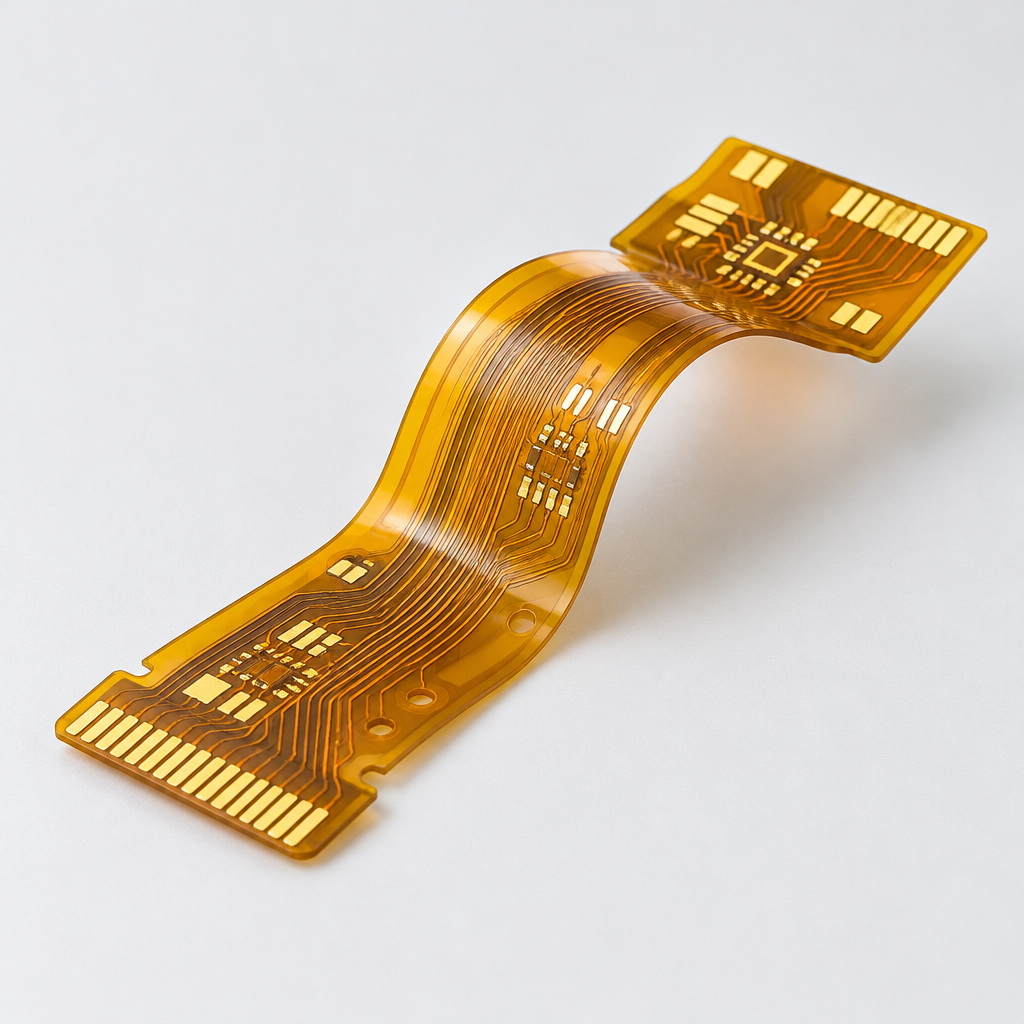

FPC 是柔性印刷电路板，和刚性 PCB 的制程逻辑一致，只是基材选用 PI 聚酰亚胺软材。可以做多层走线、差分阻抗控制、局部开窗露铜，还能直接在板面贴装电阻、电容、芯片、LED 等器件，能够实现复杂的信号分配。为了插拔受力稳定，FPC 金手指位置一般会贴补强板，补强材质包含 FR4、PI、钢片，不同补强厚度，直接决定能不能插进对应的连接器。
FPC 连接器是贴片焊接在主板 PCB 上的插座，也就是大家常说的软排线座。很多人不知道，同一款连接器插座，理论上可以同时兼容 FFC 排线和 FPC 软板，但兼容不等于随便混用。连接器内部端子的夹持行程、开口间隙，出厂时匹配了固定厚度的排线 + 补强组合。如果 FPC 补强偏厚，强行插入会压伤端子弹片；补强太薄，锁扣闭合之后夹持力不足，振动环境下极易出现信号抖动。另外，触点的朝向匹配是硬性前提，铜箔接触面朝内还是朝外，必须和连接器端子对齐，外观一模一样的插座，接触方向相反，排线插进去完全无法导通，这类问题在样机阶段非常常见。
FPC 连接器的几大核心结构分类
FFC/FPC 连接器的选型差异，主要来自锁扣机构、接触方向、PCB 安装形态、Pitch 间距以及 ZIF 结构设计，每一类结构都对应专属的使用场景，不存在万能款式。
按照锁扣机构划分，主流分为掀盖式与抽屉推拉式。掀盖式分为前掀盖和后掀盖，行业内后掀盖也叫后翻锁。前掀盖的铰链位于排线插入端，开盖方向朝向排线入口，装配时操作直观，但铰链受力集中，流水线工人开盖用力过猛，很容易直接掰断翻盖。后掀盖铰链在远离排线入口一侧，采用环抱式锁扣结构，受力分布更均匀，翻盖脱落、断裂风险更低，适合大批量 SMT 后的流水线装配。抽屉式推拉锁扣，依靠滑块前后移动实现压紧与释放，开盖过程不会向上抬起排线，不会拉扯金手指，适合需要多次拆装调试、售后维修的设备。缺点是整体占用长度更大，板上占位比掀盖款更高，不适合极致紧凑的壳体。
按照接触方式，可以分为上接触、下接触、双面接触三种。上接触型连接器，端子在插座上方，排线金手指铜箔面朝上插入；下接触端子在插座底部，铜箔面朝下；双面接触则是上下都有弹片，排线两面都有导电区域。这里有一个高频踩坑点：FFC 排线本身是单面导体，只能适配上单或者下单；双面接触的型号大多专门适配双面走线的特殊 FPC 板，如果拿单面 FFC 硬插双面接触连接器，必然接触不良。很多供应商样品图不会标注接触方向，只看图片根本分辨不出来。

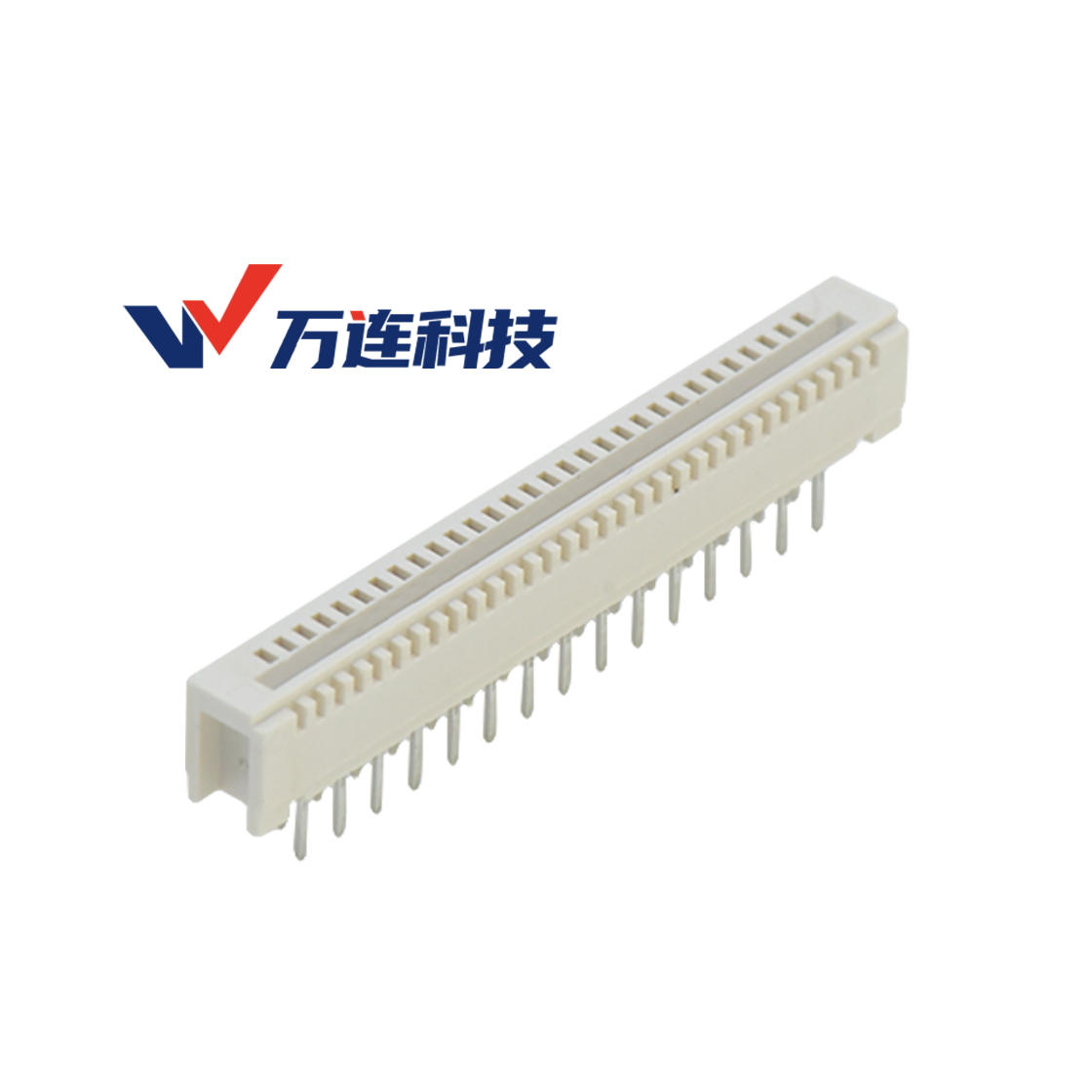

按照 PCB 安装方式，分为卧式 SMT 卧贴和立贴 DIP。卧式也就是水平贴装，连接器主体平行于 PCB 板面，板上高度 H 是核心参数，市面上常见高度 0.9mm、1.0mm、1.2mm、1.8mm、2.0mm，多用于屏幕、模组侧边连接，对垂直空间限制严格。立贴 DIP 型号垂直立在 PCB 表面，整体高度更高，PIN 脚穿孔焊接，焊接强度优于 SMT，抗振动、抗拉扯性能更好，多用于工业设备、车载模组这类工况更苛刻的场景。
Pitch 间距方面，市面主流规格包含 0.3mm、0.5mm、0.8mm、1.0mm、1.25mm。间距越小，端子越细密，端子之间绝缘距离越小，对 PCB 焊盘精度、钢网、贴片机的贴装精度要求指数级上升。0.3mm 属于超密间距，PCB 焊盘极易桥连，一般只有高端穿戴、超薄显示才会选用；0.5mm 是消费电子的通用主力；1.0mm 工艺成熟，容错空间大，量产良率稳定。
ZIF 和 Non-ZIF 是两种完全不同的夹持逻辑。ZIF 即零插入力结构，锁扣打开的时候，内部弹片处于松开状态，排线可以轻松送入，不会刮伤金手指；锁扣闭合后，弹片下压，形成稳定夹持力。优势是保护排线金手指，适合多次插拔；缺点是结构复杂，成本更高。Non-ZIF 没有可活动锁扣，依靠端子弹片预紧力直接夹紧排线，插入时存在摩擦刮擦金手指的风险，插拔次数受限，优势是结构简单、单价更低，适合装配之后几乎不再拆卸的固定连接场景。
工程选型必须核对的 6 个关键参数
很多工程师选型只核对 PIN 数和间距，剩下参数凭经验默认，这是后期出问题的重要诱因。一份严谨的选型核对清单，包含六项内容，每一项都要结合整机方案确认。
第一，Pitch 间距与 PIN 位数。两者需要和 FFC/FPC 端头的导电接触区域一一匹配，PIN 数量必须完全一致，多或少都无法正常装配导通。同时要提前梳理差分信号、电源引脚的排布，小间距连接器的端子截面更小，载流能力偏弱，承载大电流回路优先选用间距更大的型号，防止端子温升超标。
第二，板上高度 H。壳体内部的结构间隙是硬约束，很多结构工程师预留空间时只粗略估算，没有扣除连接器最高点，等到样机组装才发现干涉。卧式款的高度误差零点几毫米，就会造成外壳压到锁扣，长期挤压下弹片疲劳失效。
第三，接触形式，上接、下接还是双面接触。拿到排线图纸，确认导电铜箔在哪一面，再匹配连接器类型，这一步最好在 BOM 冻结前和结构、硬件一起评审。
第四，锁扣类型选择。大批量标准化生产，装配工人一次性插好不再反复拆卸，优先选掀盖款，装配速度快；设备出厂后需要现场调试、售后检修、模组更换，优先抽屉推拉式，避免反复掀盖造成锁扣断裂。
第五，安装形式，卧贴 SMT 还是立贴 DIP。SMT 适合自动化贴装，适合大规模量产；DIP 穿孔焊接，焊接机械强度更强，振动冲击工况优先考虑 DIP 立贴。
第六，使用工况评估，区分静态装配，还是持续振动、存在反复弯折。如果设备长期处在振动环境，不能一味追求超薄低矮结构。低矮型号弹片行程短，夹持余量小，振动下更容易出现瞬断；抗振要求高时，需要优先选择弹片行程更大、锁扣夹持力更强的结构。
实际项目中经常遇到取舍矛盾：客户既希望板上高度做到最低，满足轻薄外观，同时又要求连接器可以承受持续振动。这两个需求本身相互制衡，低矮结构压缩了弹片活动行程，夹持冗余量变少，抗振能力自然下降，不存在两全的方案，需要项目前期权衡优先级。
量产装配与现场常见故障以及原因
FFC/FPC 连接器的不良，很多不是来料品质问题，而是选型、装配、PCB 设计叠加出来的系统性问题，几类故障在产线和售后非常普遍。
- 翻盖断裂、掉盖。一部分是产线作业人员开盖角度过大、用力过猛，属于装配手法问题；另一部分根源是锁扣铰链本身结构单薄，材料韧性不足，多次开合之后铰链疲劳断裂。环抱式后掀盖结构，铰链受力更合理，可以显著降低这类不良的发生概率。
- 间歇性接触不良，也是最难排查的一类故障。诱因很多：排线正反面装反、锁扣没有完全推到闭合限位；设备振动过程中锁扣慢慢松脱；排线补强板厚度超出连接器适配区间，弹片夹持力不足；金手指镀层磨损、异物落在触点之间。这类偶发故障很难在实验室静态测试中复现，往往整机振动测试才会暴露。
- SMT 焊接虚焊、偏移，集中出现在 0.3mm、0.5mm 这类小间距型号。小间距连接器焊盘窄，如果 PCB 焊盘设计过长或者过短、钢网开口比例不合理、锡膏厚度失控，极易出现虚焊、连锡桥连；贴装时吸嘴压力偏移，还会造成连接器本体歪斜，后续排线插入直接卡滞。
排线插不进去、插入卡顿。大多是排线总宽度超标，或者补强板厚度太厚，超过连接器内部通道允许尺寸；也有少数情况是连接器来料塑胶内腔存在毛刺，挡住排线通道。
主流应用场景梳理
不同 Pitch 规格的 FFC/FPC 连接器，适配场景有清晰的边界，按照场景选择规格，而不是盲目选最小间距。
- 0.3mm FPC 连接器，主打极致紧凑，多用于智能穿戴手表、AR 模组、超薄 LCD 显示屏这类内部空间极度紧张的产品。空间代价之下，对 PCB 工艺、来料良率、装配管控要求很高，量产成本偏高，没有轻薄刚需一般不会选用。
- 0.5mm FPC 连接器是通用性最强的一档，平衡了体积、工艺难度和成本，平板、笔记本电脑、各类便携式测量仪器、医疗小模组都大量使用，供应链成熟，选型样品容易获取。
- 1.0mm FPC 连接器工艺门槛最低，端子更宽，载流能力更好，容错空间大，适合智能门锁、家用摄像头、小型车载显示屏、打印机、工控面板等设备，抗干扰和稳定性更容易保障，是工业和消费中端设备的优选。
结尾
选型过程中，除了看懂上面这些基础参数，连接器选用的塑胶耐温等级、端子镀金厚度、弹片材质、锁扣结构设计、SMT 共面度，都会长期影响整机批量稳定性。万连已经覆盖 0.3‑1.25mm 主流 Pitch 的 FFC/FPC 连接器，包含后掀盖防掉盖、抽屉推拉式、卧贴、立贴、上接触、下接触、双面接触多种结构，可适配穿戴终端、笔记本、仪器仪表、车载周边、智能终端等不同设备方案。
